SYSTEMBODEN
Auflagereaktionen
in kN
Rack I
Raack II
A
1,6
3,0
B
4,7
1,0
C
0
2,0
D
3,1
0

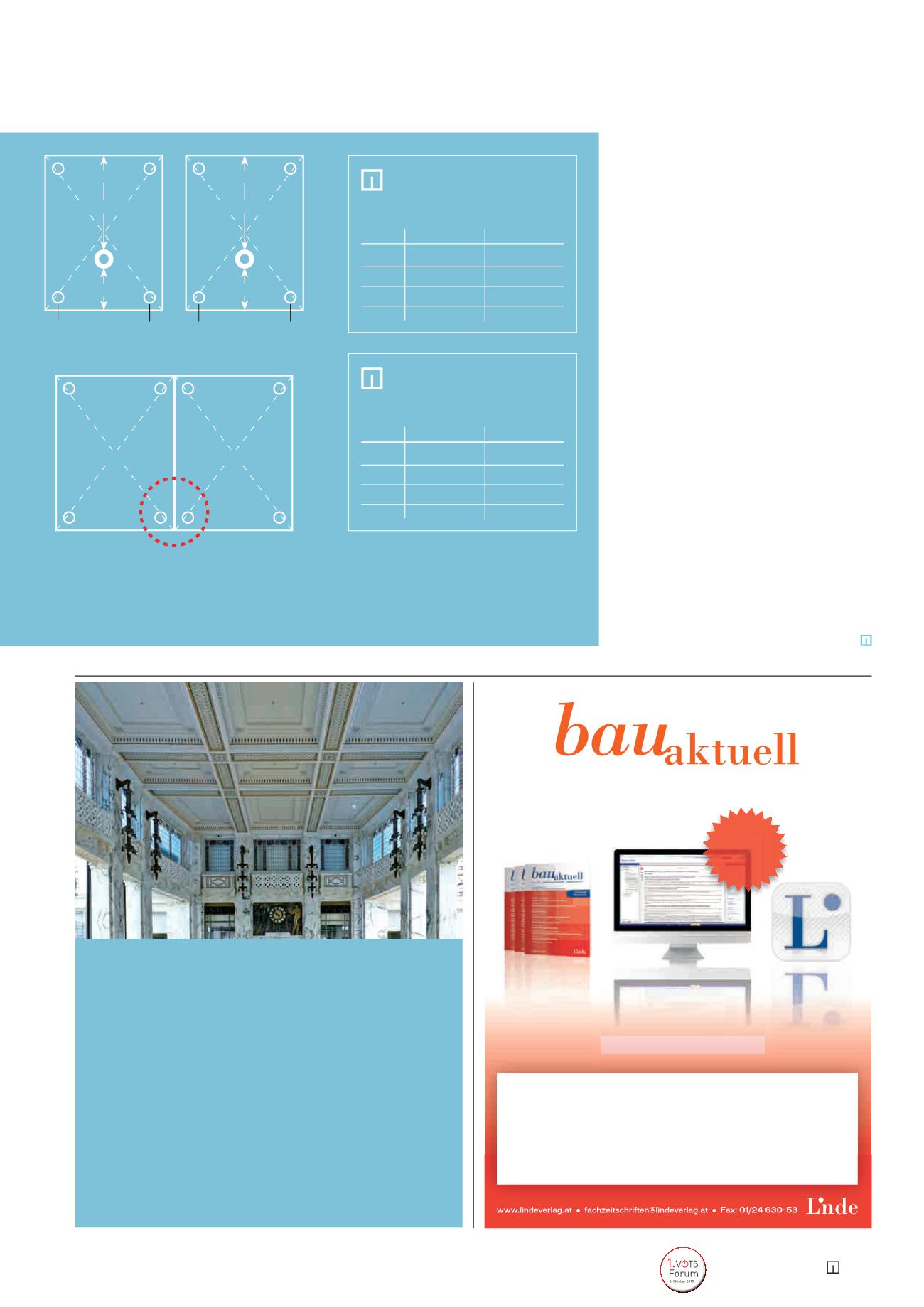

Beispiel einer Lastermittlung: Zwei Serverschränke sollen nebeneinander aufgestellt werden
G = Gewicht in kg, SP = Schwerpunkt (zentrisch, vorne 1/3, hinten 2/3), A, B, C, D Auflager (Füßchen)
Aus dem grundsätzlichen Gleichgewichtsansatz G = A + B + C + D ergeben sich unter den in der obenstehenden
Skizze dargestellten Situation die der Tabelle unten dargestellten Kräfte, die in den Boden abgeleitet werden.
Aus den in Nachbarschaft wirkenden Kräften des Auflagers B von Rack I und Auflager A von Rack II ergibt sich
4,7 kN + 3,0 kN = 7,7 kN. Dies ist die nominale Belastbarkeit auf die der Boden zu dimensionieren ist.
G=A+B+C+D
Schwerpunkt 1/3 zu 2/3
(hier mit Ansatz C unbelastet)
(hier mit Ansatz D unbelastet)
tungsgegenstand werden an einem einzigen
Punkt (Fuß) in den Boden geleitet.
Liegen Punktlasten durch Aneinanderrei-
hung von Einrichtungsgegenständen nebenei-
nander, ergibt sich die auf den Boden wirken-
de Punktlast als Summe der beiden benachbar-
ten Kräfte. Für die Zusammenfassung wirken-
der Kräfte wurden in den Anwendungsrichtli-
nien Algorithmen aufgenommen.
TRAGFÄHIGKEIT IN DER PRAXIS
Grundlage für die Bemessung einer Systembo-
denkonstruktion ist immer die größte auftreten-
de bzw. ermittelte Einzellast. Die Tragfähigkeit
einer Systembodenbauart wird in einer System-
prüfung ermittelt und im Rahmen eines Quali-
tätssicherungssystems gewährleistet, das in Bezie-
hung zu den genannten Regelwerken steht.
Üblicherweise erfolgt das über die Konformitäts-
zertifikate. Letztlich hat das einbauende Unter-
nehmen zu bestätigen, dass die ausgeführte Leis-
tung dem geprüften System entspricht. Mithin
ist es eine wesentliche Anforderung an die Trag-
fähigkeit, dass der Boden an „jeder“ Stelle halten
muss. Denn imVersagensfall besteht bei System-
böden die reale Gefahr des Einbrechens.
D Rack I
SP
z.B. 2/3 l
z.B. 1/3 l
C
A
B
D
Rack I
C
A
B
D Rack II
SP
z.B. 2/3 l
z.B. 1/3 l
C
A
B
D
Rack II
C
A
B
Quelle: Dipl.-Ing.(FH) Bernhard Schmelmer eur.Ing.
