Cimbra
El desagüe de fondo se reali-
za en el eje de la presa a la cota 982
m.s.n.m. con dos conductos en car-
ga rectangulares de 2,20 m x 1,70 m
en la embocadura pasando a 1,00 m
x 1,20 m hasta cámara de válvulas y
desaguando a canal en lámina libre
de sección de 4,50 m x 3,50 m a verter
en cuenco amortiguador. Dispone de
una compuerta de cierre tipo
bureau
y una
taintor
por conducto. El cuerpo
de las compuertas
bureau
y
taintor
se
construirá en acero al carbono, mien-
tras que sus tableros se fabricarán en
acero inoxidable.
El aliviadero superior es de super-
ficie, sin compuertas y con labio fijo,
está compuesto por dos vanos de 6
m de anchura cada uno de vano, lo-
calizados uno a cada lado del bloque
central, el umbral del vertedero se si-
túa a la cota 1.042 m.s.n.m.
El aliviadero inferior se ubica en el
bloque central, con dimensiones de
1,75 m de anchura, 1,25 m de altu-
ra y el umbral del vertedero a la cota
1.032 m.s.n.m. Su funcionamiento es
del tipo de lámina libre o en carga,
según el nivel de carga.
El vertido desde los aliviaderos se
realiza a un cuenco amortiguador de
hormigón, de 60 m de longitud, con
azud en la salida.
Para la ejecución de la presa
principal, se ha construido una ata-
guía y una contraataguía, además
de un canal de desvío de 411,50 m
de longitud y 10 m de anchura de
sección rectangular, que evacuará
300 m3/s.
Presa de cola
A fin de garantizar un nivel míni-
mo en la cola del embalse principal,
se construye la presa de cola en el
paraje de Los Vados. Tiene una capa-
cidad de 3 hectómetros cúbicos.
Esta presa es del tipo bóveda ci-
líndrica delgada con junta en la base,
estribos contrafuertes y aletas latera-
les de cierre con una altura máxima de
24,50 m y un volumen de hormigón
de 32.000 m3. Dispone de un verte-
dero, cuya longitud en el umbral es
de 100 m formado por ocho vanos
de 12,40 m cada uno, a la cota 1.045
m.n.s.m.
La presa está constituida, pues,
por una estructura de hormigón en
masa con cuatro partes o elementos
claramente diferenciados:
– Bóveda central, formada por un
arco cilíndrico de generatrices vertica-
les, espesor uniforme de 3,00 m, y ra-
dio en trasdós de 71,50 m. Su altura es
de 12,00 m. Se divide en siete bloques
de 15,71 m, separados y delimitados
por ocho juntas planas y radiales, pro-
vistas del correspondiente sistema de
ranuras de inyección de lechada.
– Zócalo, de apoyo del arco cilín-
drico. Constituye la cimentación de
este último. El apoyo del arco en él se
hace sobre una superficie horizontal
a la cota 1.033,00 y mediante dos cor-
dones continuos, de sección circular
de 70 mm de diámetro fabricados en
neopreno. La cimentación del zócalo
está a la cota 1.026,00. Se divide en
cinco bloques, separados por juntas
planas y radiales.
– Estribos-contrafuertes, situados
en prolongación longitudinal de los
dos extremos laterales de la bóveda y
en los cuales se empotra esta última.
Constituyen dos auténticos contra-
fuertes que recogen los empujes, tan-
to normales como tangenciales, que
transmite la bóveda.
Sus características geométri-
cas principales son: 7,04 m de an-
cho en coronación, taludes vertical
aguas arriba y 2,0H:1,0V aguas aba-
jo, cota de cimentación mínima a la
cota 1.028,00 y de coronación a la
1.050,50.

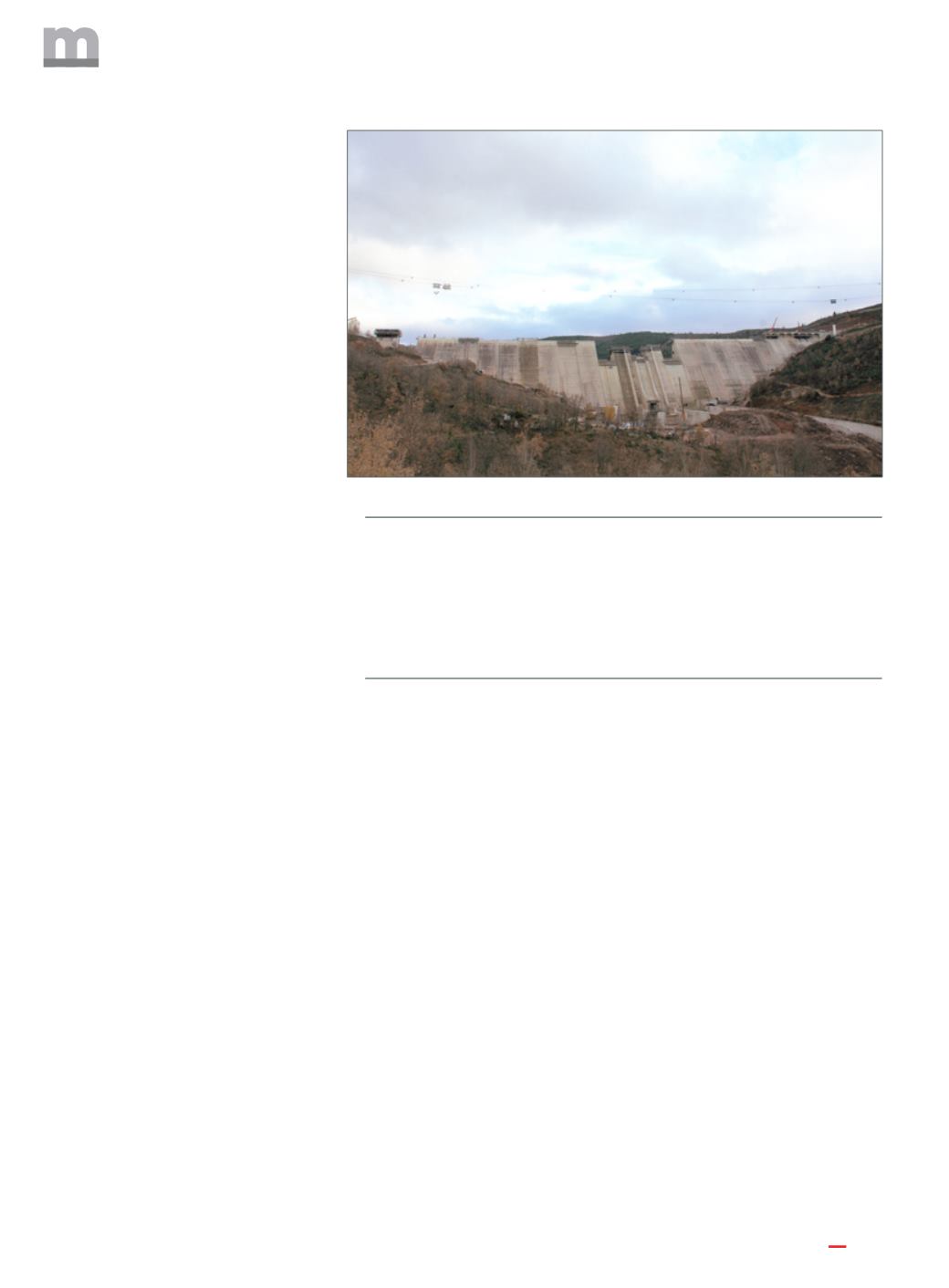

El objeto de esta obra es la regulación
del ríoArlanza, afluente del Pisuerga,
mediante la construccióndeuna presa
que genereunembalse.
