Cimbra
a su vez con las mencionadas ante-
riormente. Existe también una galería
de drenaje que permite disminuir la
subpresión en el cimiento. El acceso a
las galerías se puede realizar a través de
los caminos construidos para tal efecto
o bien desde la coronación de la presa.
La presa tiene una longitud de
coronación de 534,3 m y está dividi-
da en 31 bloques de distinta longitud
delimitados por 30 juntas. La nume-
ración de los bloques se realiza desde
el bloque central o bloque 0 hacia los
extremos de la presa. Los bloques ubi-
cados en la margen izquierda tienen
numeración impar, mientras que los
ubicados en la margen derecha tienen
numeración par.
Adosadas al talud de aguas arriba
de la presa, se ejecutarán dos torres de
toma semicilíndricas situadas simétri-
camente con respecto al eje del alivia-
dero. La de la margen derecha es un
conducto de diámetro 1900 mm y está
destinada a la conducción de agua
para la central hidroeléctrica. La de
la margen izquierda está formada por
dos conductos de diámetro 1500 mm y
a través de ellos discurrirá el agua des-
tinada al abastecimiento, regadío y al
mantenimiento del caudal ecológico
del río. Las tomas se ejecutarán a dis-
tintas cotas. Cada uno de los sistemas
de toma puede dividirse en tres ele-
mentos claramente diferenciados: la
caseta de control y maniobra, ubicada
sobre cada torre en la coronación de
la presa, las propias torres inundables
que poseen, cada una de ellas, cuatro
dispositivos de toma a cotas 1.028,00,
1.017,00, 1.006,00 y 995,00 m que se
maniobran desde las casetas median-
te mecanismos de varillas, y las con-
ducciones o colectores, que parten
del fondo de las torres para atravesar
el cuerpo de presa y permitir, bien el
turbinado de los caudales en el caso
del sistema de toma derecho, bien la
evacuación de los mismos al cuenco
de resalto hidráulico en el caso de la
toma izquierda.

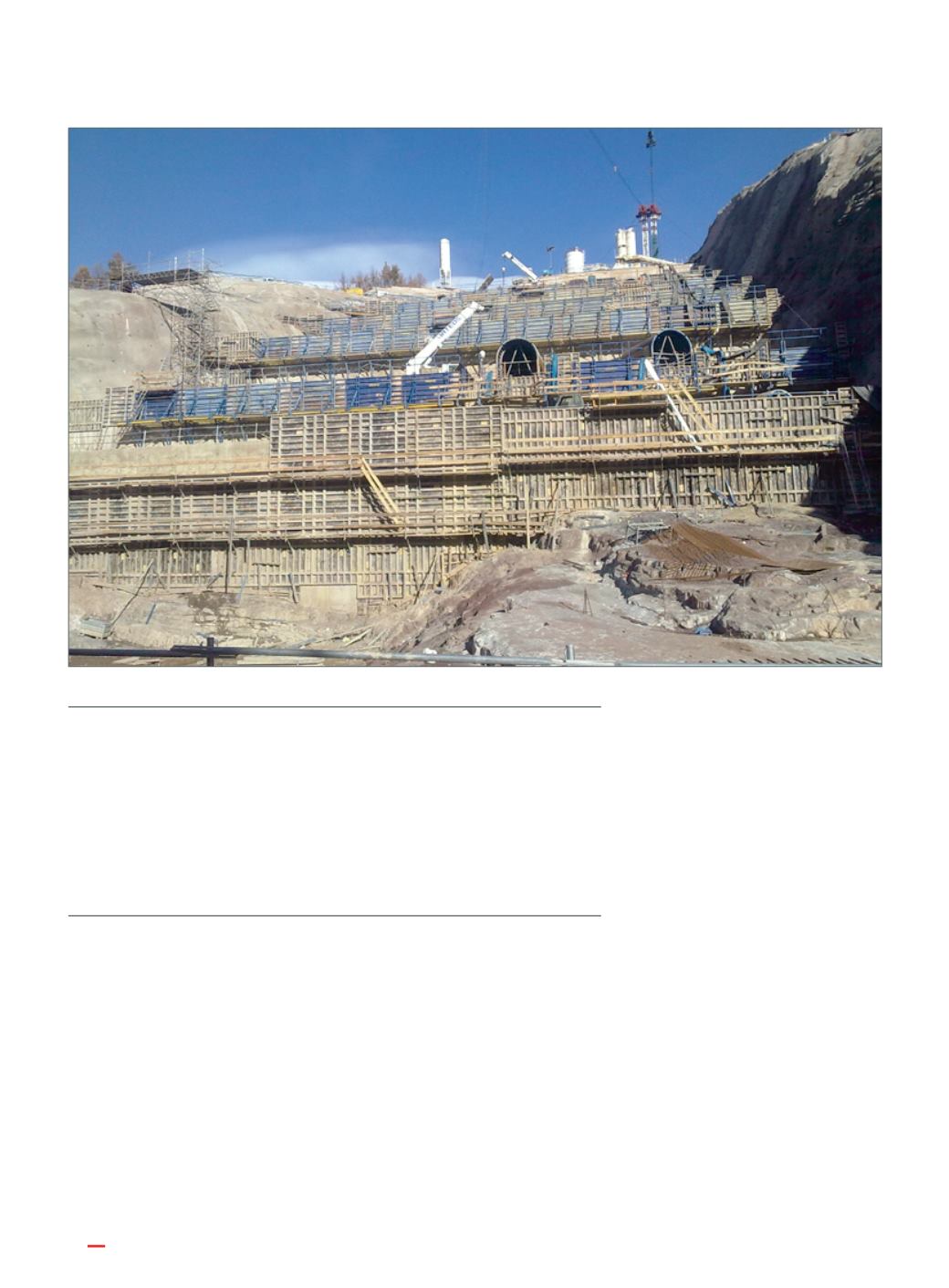

Para embalsar el agua se construye
una presa de gravedad, de planta recta,
ejecutada conhormigónenmasa
vibrado, situada a 700maguas arriba
del pueblo de Terrazas.
