Bebautes Gebiet¶
In dieser Mängelgruppe wird das bebaute Gebiet überprüft. Das bebaute Gebiet beinhaltet die TS2 und sämtliche Bauten inkl. Umschwung in der TS3 und TS4. Die Toleranzen bleiben TS-abhängig (siehe Toleranzen).
Bemerkung
Folgende Objekte werden geprüft:
| Topic | Art |
|---|---|
| Bodenbedeckung | Gebaeude |
| Bodenbedeckung | Gartenanlage |
| Bodenbedeckung | Wasserbecken |
| Bodenbedeckung | Lagerplatz |
| Bodenbedeckung | Gebaeudeerschliessung |
| Bodenbedeckung | Parkplatz |
| Bodenbedeckung | Objektname |
| Einzelobjekt | Mauer |
| Einzelobjekt | unterirdisches_Gebaeude |
| Einzelobjekt | uebriger_Gebaeudeteil |
| Einzelobjekt | wichtige_Treppe |
| Einzelobjekt | Reservoir |
| Einzelobjekt | Unterstand |
| Einzelobjekt | Silo_Turm_Gasometer |
| Einzelobjekt | Objektname |
BB.Gebaeude¶
Lagedifferenz¶
Lagemässig fehlerhaft erfasste Gebäude (z.B. Verdrehungen des Grundrisses) sind zu korrigieren. Verkippungen von Gebäuden in Orthofotos sind keine Lagedifferenzen. Können die Gebäude nicht aus bestehenden Aufnahmen korrekt gerechnet werden, muss die Neuaufnahme terrestrisch erfolgen.
Bemerkung
Fehler aus der laufenden Nachführung können nicht über die PNF/Homogenisierung abgerechnet werden.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Beispiele:

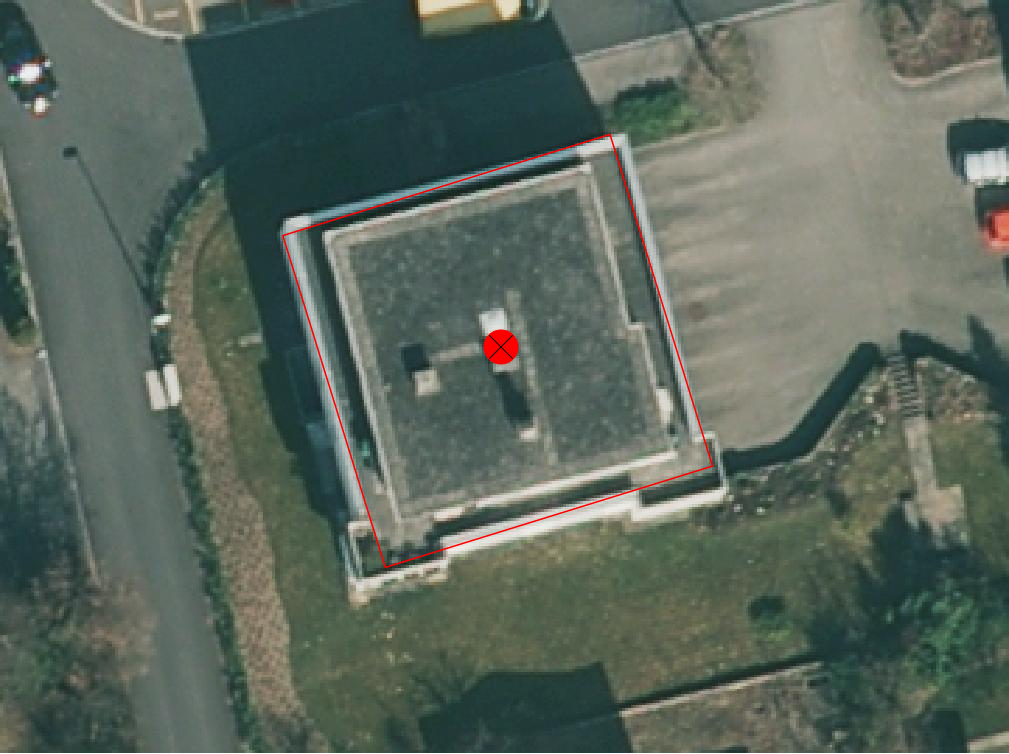

Das verdrehte Gebäude muss korrekt erfasst werden. Entweder mittels vorhandenen Unterlagen oder durch Neuaufnahme.
Objekt fehlt¶
Fehlende Gebäude müssen terrestrisch erfasst werden. Betreffend Aufnahmepflicht gelten die Regeln des Handbuches der amtlichen Vermessung Kanton Solothurn.
Bemerkung
Sofern das Gebäude nicht älter als 10 Jahre ist, muss es über die laufende Nachführung abgerechnet werden.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Objekt löschen¶
Gebäude, die kleiner 6 m2 sind, sind zu löschen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Bebautes Gebiet / Checklayer / BB.Gebaeude < 6m2
Beispiele:

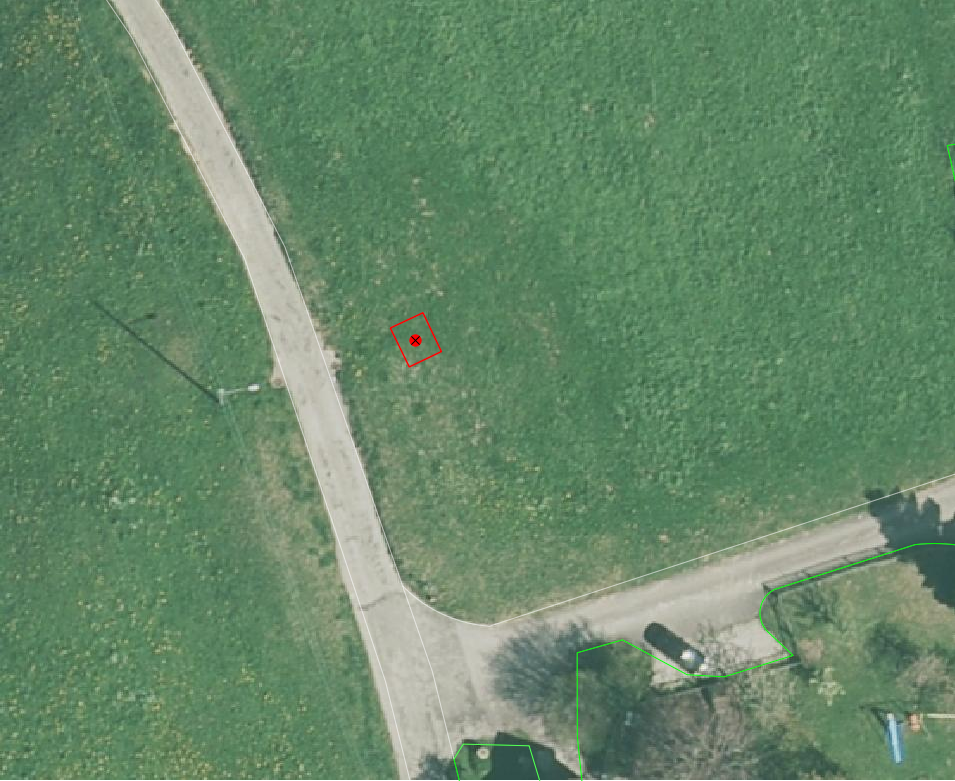

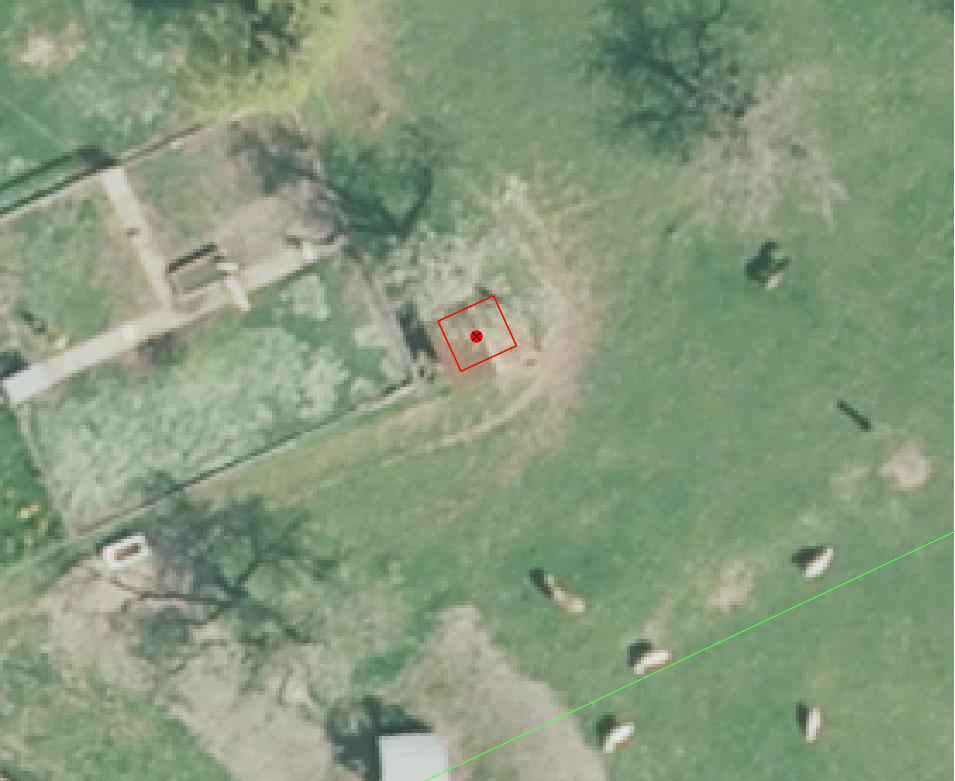

BB.Gebaeude ist zu löschen, da es kleiner 6 m2 ist. |
BB.Gebaeude ist zu löschen, da es nicht mehr vorhanden ist. |
Objekt umattribuieren¶

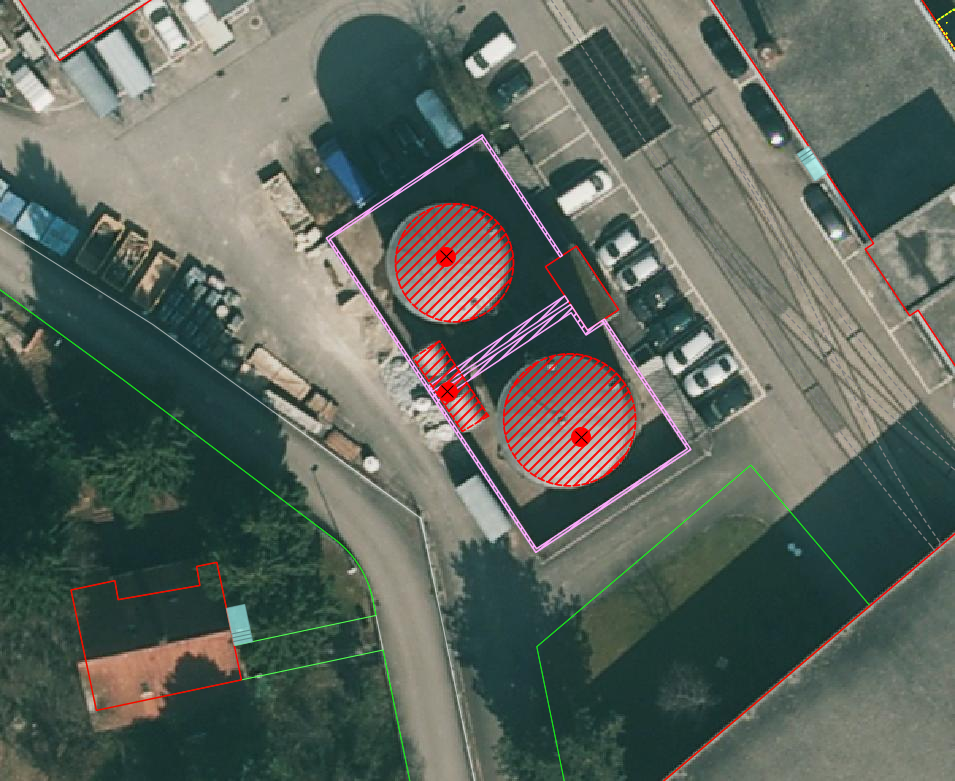

Silos, die mit dem gesamten Grundriss auf einem Fundament stehen, sind als Gebäude zu erfassen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Darstellung nicht nach Richtlinie¶
Bei Doppel-, Gruppen- und Reihenhäusern zählt jedes Gebäude als selbständig, wenn es einen eigenen Zugang von aussen hat und wenn zwischen den Gebäuden eine senkrechte vom Erdgeschoss bis zum Dach reichende tragende Trennmauer besteht. Terassenhäuser werden als ein Gebäude erfasst und mittels EO.uebriger_Gebaeudeteil getrennt.
Gebäude mit bestehenden Flügelmauern werden im Rahmen der PNF/Homogenisierung nicht angepasst.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Bebautes Gebiet / Checklayer / BB.Gebaeude mit mehreren Adressen
Bebautes Gebiet / Checklayer / EO.Unterstand auf Gebäude
Beispiele:
BB.Gebaeude ist zu unterteilen. |

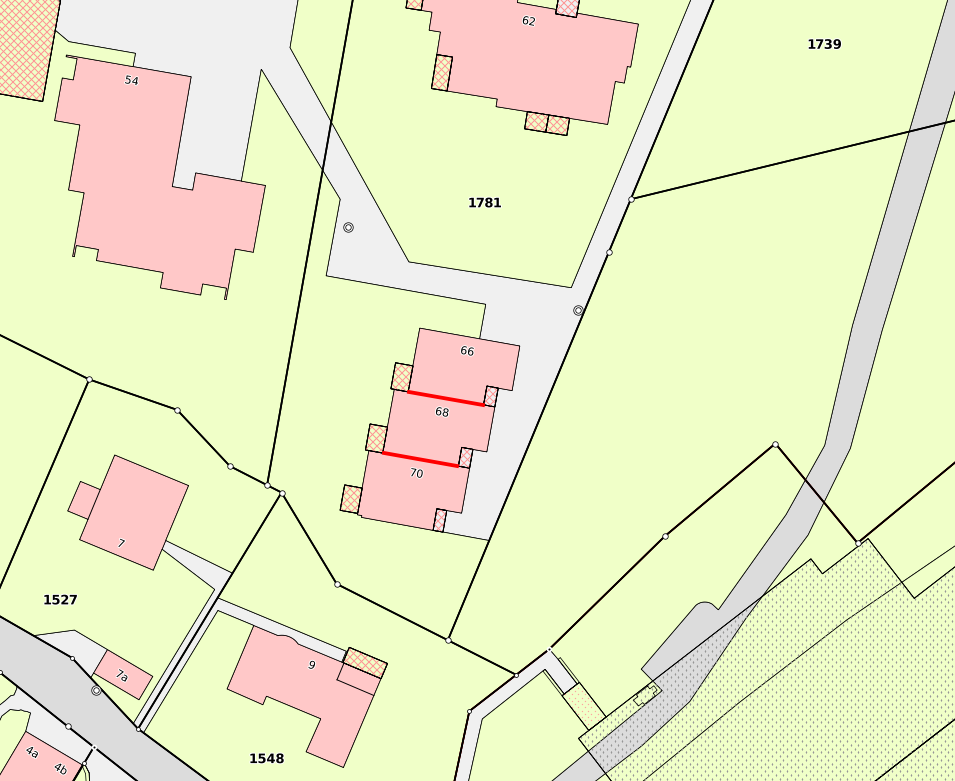

BB.Gebaeude ist gemäss roter Linie zu unterteilen. |

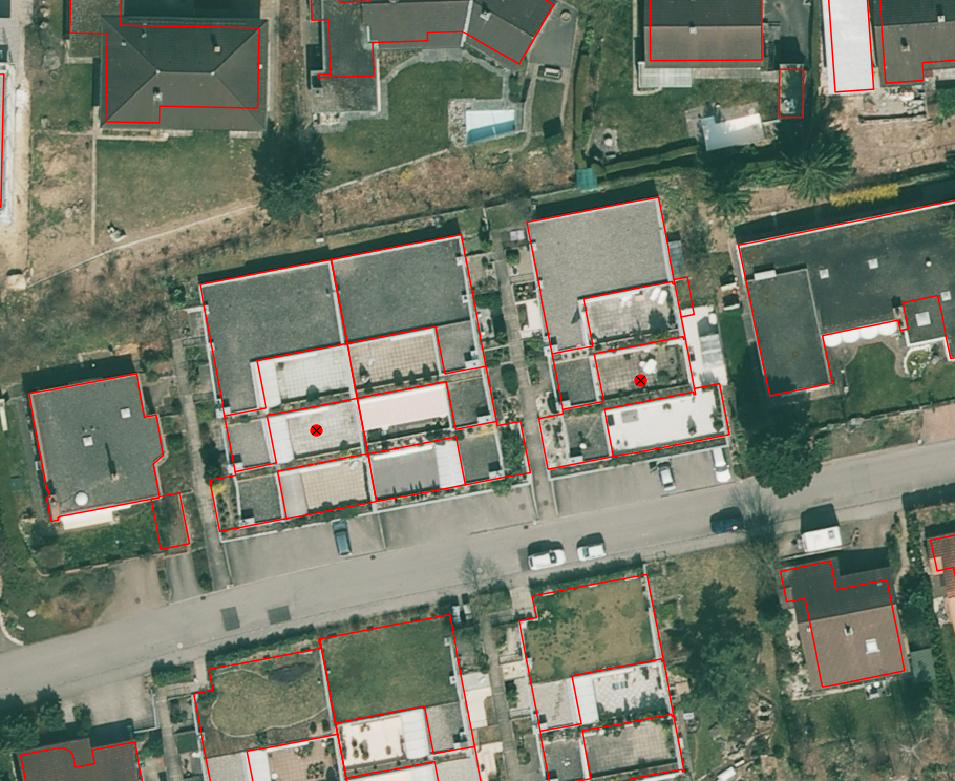

Die Terassenhäuser sind als einzelne BB.Gebaeude erfasst. |

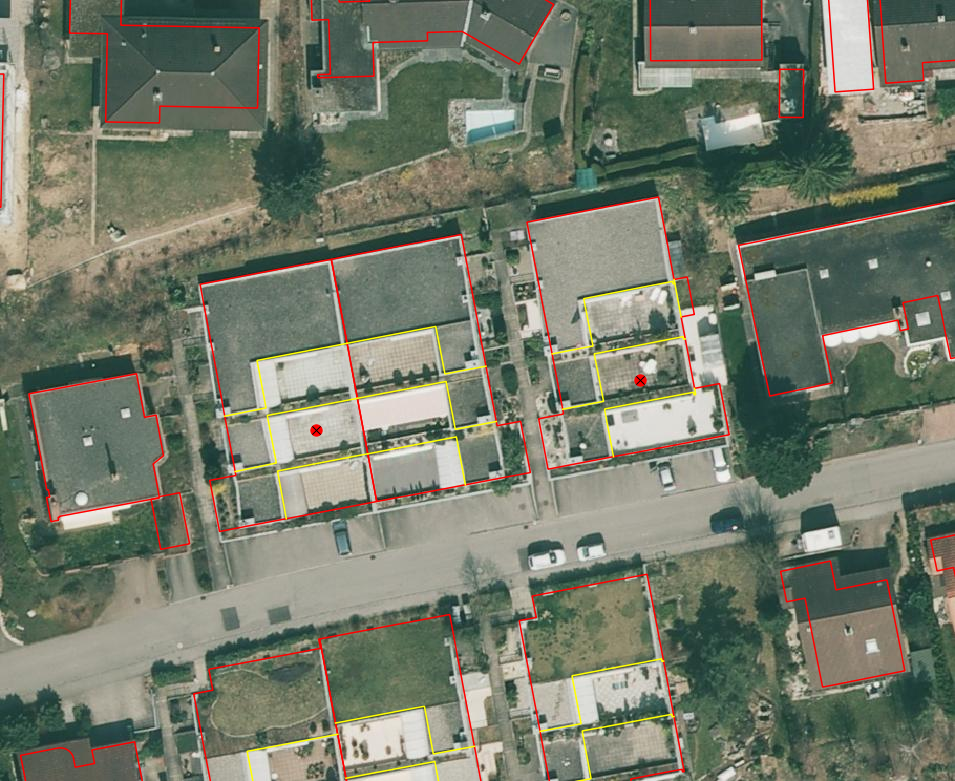

Terassenhäuser sind als ein Gebäude zu erfassen und mittels EO.uebriger_Gebaeudeteil zu unterteilen. |
BB.Gartenanlage¶
Lagedifferenz¶
Wird eine Lagedifferenz zwischen der AV und dem aktuellen Othofoto grösser als die Toleranz (siehe Toleranzen) und der Feststellungsgenauigkeit detektiert, so ist das Objekt in der AV zu korrigieren.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Beispiele:
Die Abgrenzung zwischen BB.Gartenanlage und BB.Acker_Wiese ist falsch und gemäss roter Linie zu korrigieren. |
Die Abgrenzung zwischen BB.Gartenanlage und BB.Acker_Wiese ist falsch und gemäss roter Linie zu korrigieren. |
Objekt löschen¶
Sind in der AV Gartenanlagen erfasst, die gemäss Kriterium Handbuch der amtlichen Vermessung Kanton Solothurn nicht zu BB.Gartenanlage gehören, sind die Objekte löschen resp. umzuattribuieren.
Objekt fehlt¶
Fehlende Gartenanlagen sind zu erfassen.
Bemerkung
Alleinstehende Gebäude in BB.Acker_Wiese erhalten nicht in jedem Fall eine Gartenanlage.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Bebautes Gebiet / Checklayer / BB.Gebaeude ohne Gartenanlage
Beispiele:

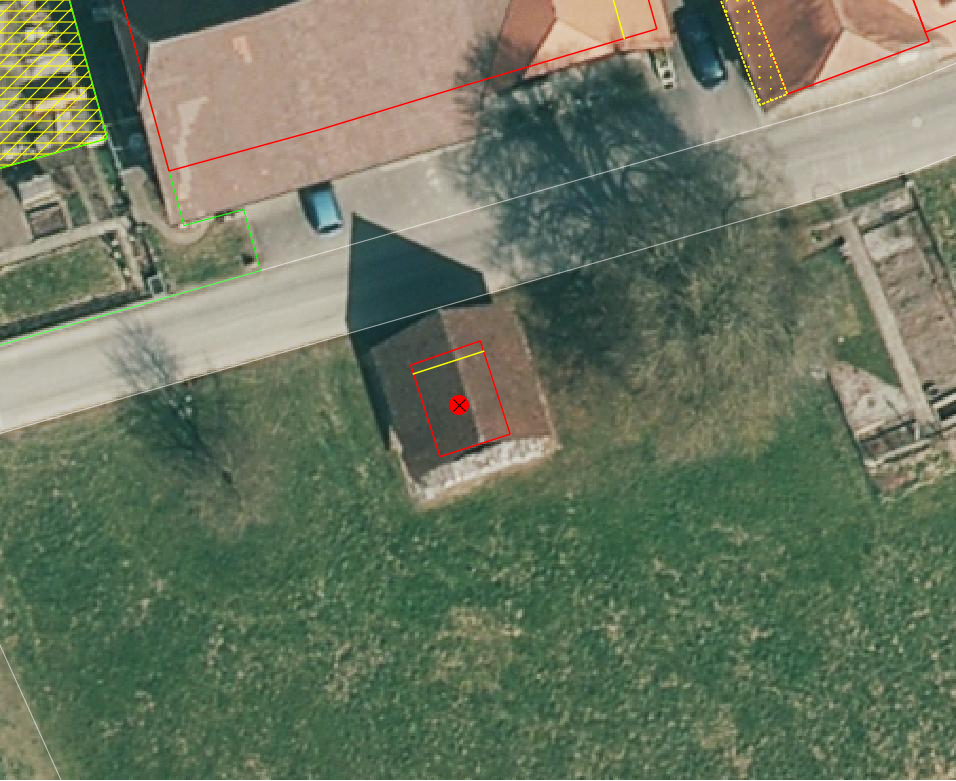

Gartenanlage ist zu erfassen. |

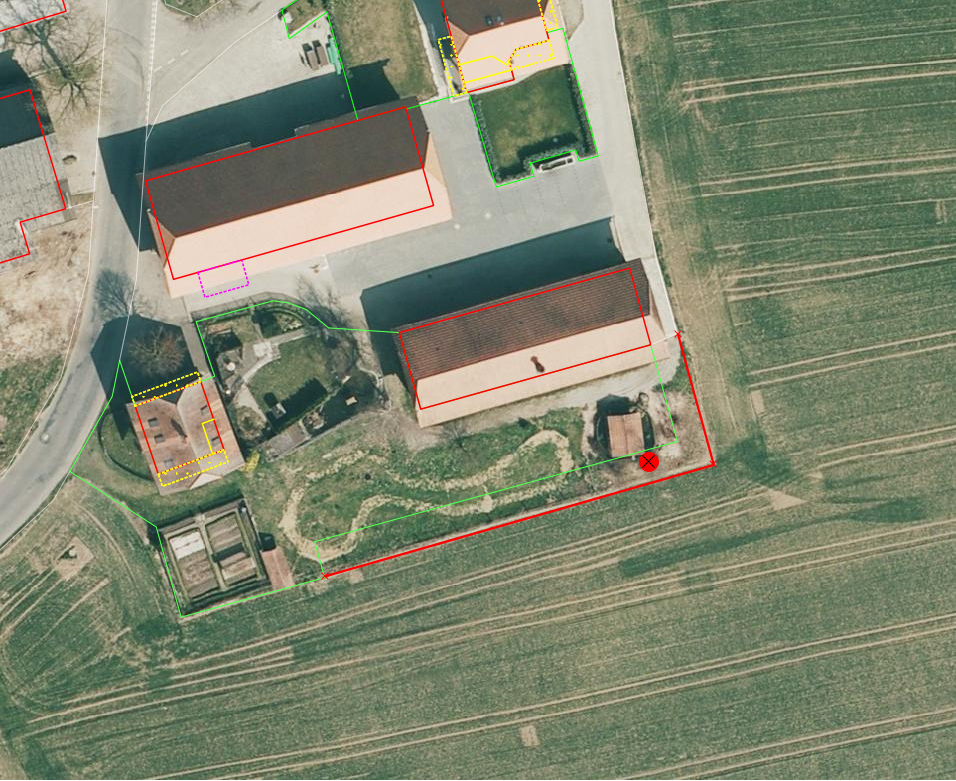

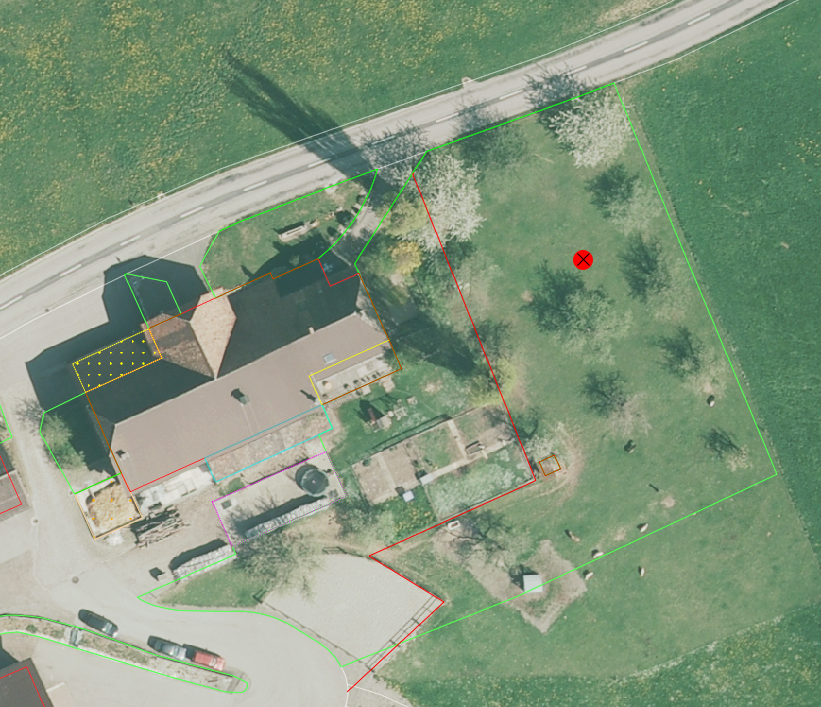

Fehlende Gartenanlage ist gemäss der äusseren roten Linie zu erfassen. |

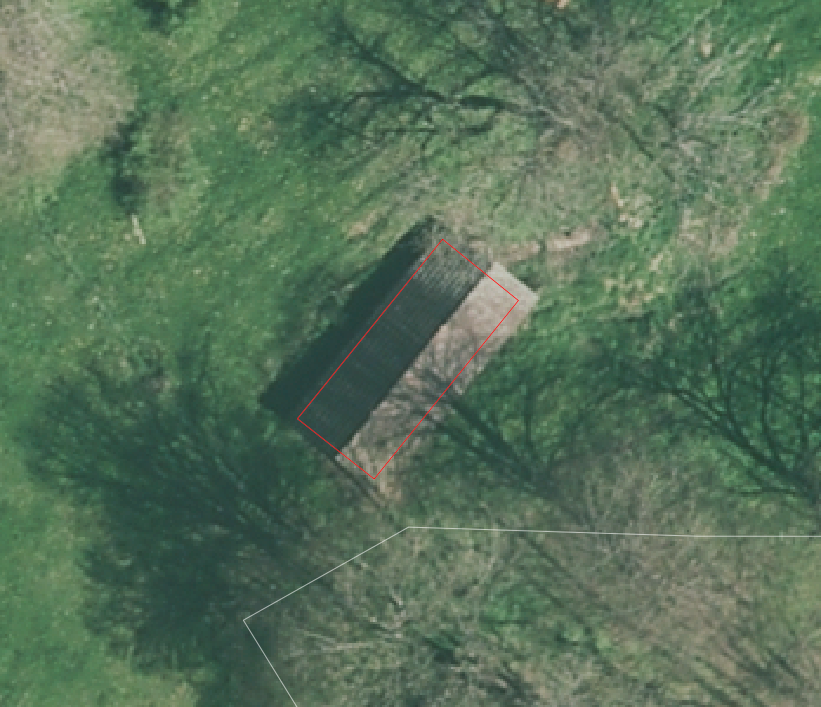

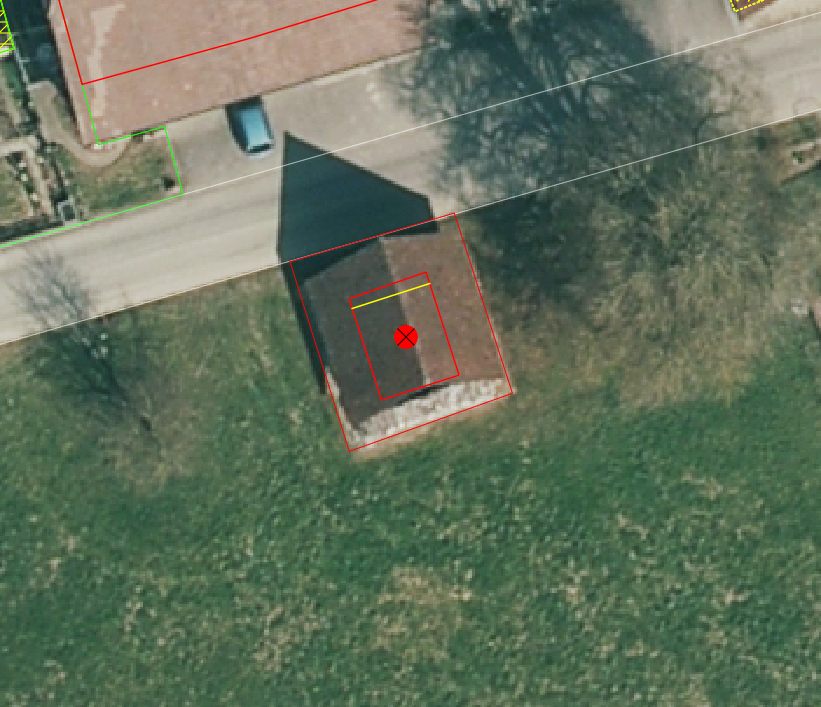

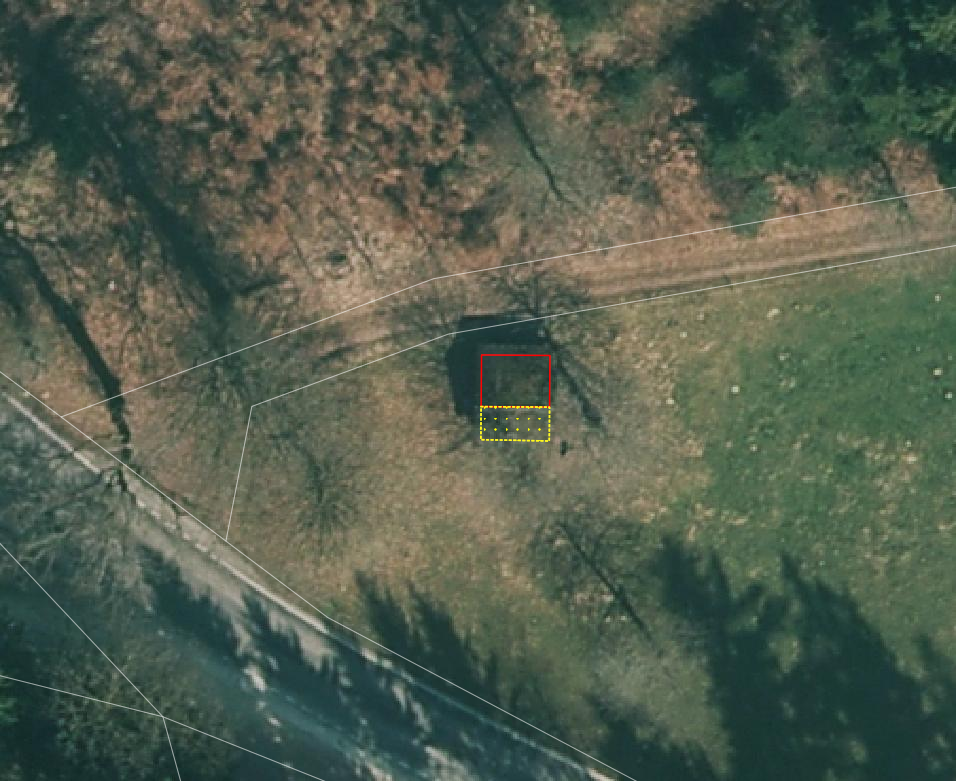

Eine BB.Gartenanlage ist hier nicht zu erfassen. |
Eine BB.Gartenanlage ist hier nicht zu erfassen. |
Objekt umattribuieren¶
Sind in der AV Gartenanlagen erfasst, die gemäss Kriterium Handbuch der amtlichen Vermessung Kanton Solothurn nicht zu BB.Gartenanlagen gehören, sind die Objekte umzuattribuieren.
Darstellung nicht nach Richtlinie¶
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
BB.Wasserbecken¶
Lagedifferenz¶
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
Objekt fehlt/löschen¶
Fehlende Wasserbecken sind gemäss Kriterien des Handbuches der amtlichen Vermessung Kanton Solothurn zu erfassen. Falsch erfasste (z.B. zu kleine oder oberirdische Bassins aus Kunststoff, Holz etc.) sind zu löschen. Für die Kontrolle, ob ein Wasserbecken die Aufnahmekriterien erfüllt, kann eine Feldkontolle sinnvoll sein.
Bemerkung
Oberirdische Wasserbecken sind auf dem Orthofoto durch ihren Schattenwurf zu erkennen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Bebautes Gebiet / Checklayer / BB.Wasserbecken mit EO.Mauer
Beispiele:

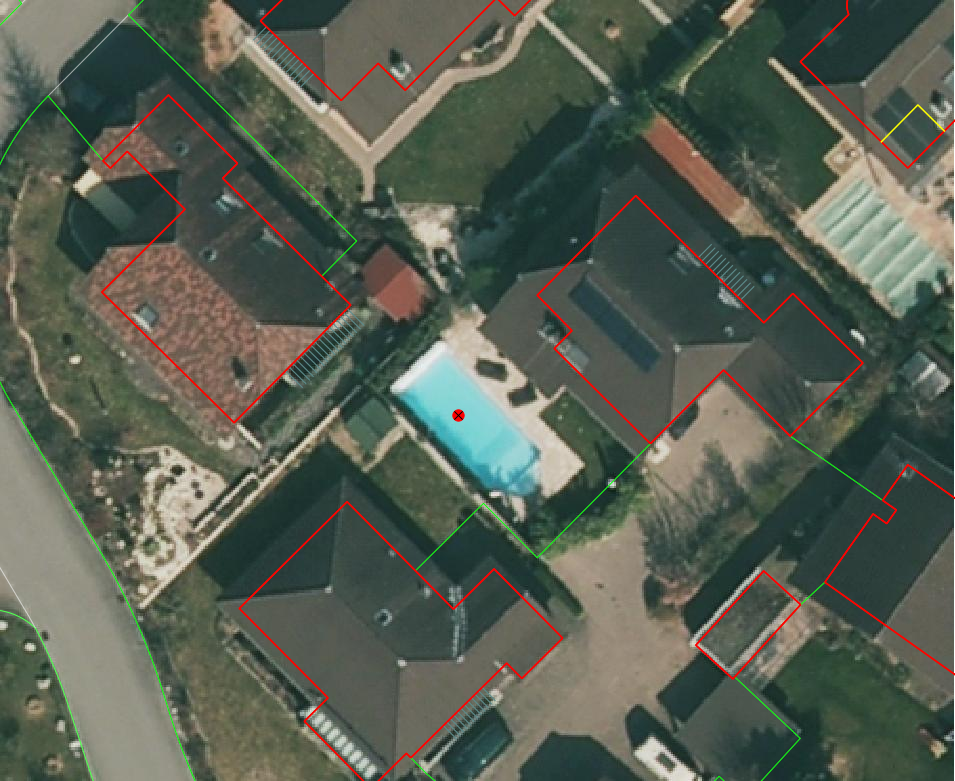

BB.Wasserbecken fehlt und ist zu erfassen. |

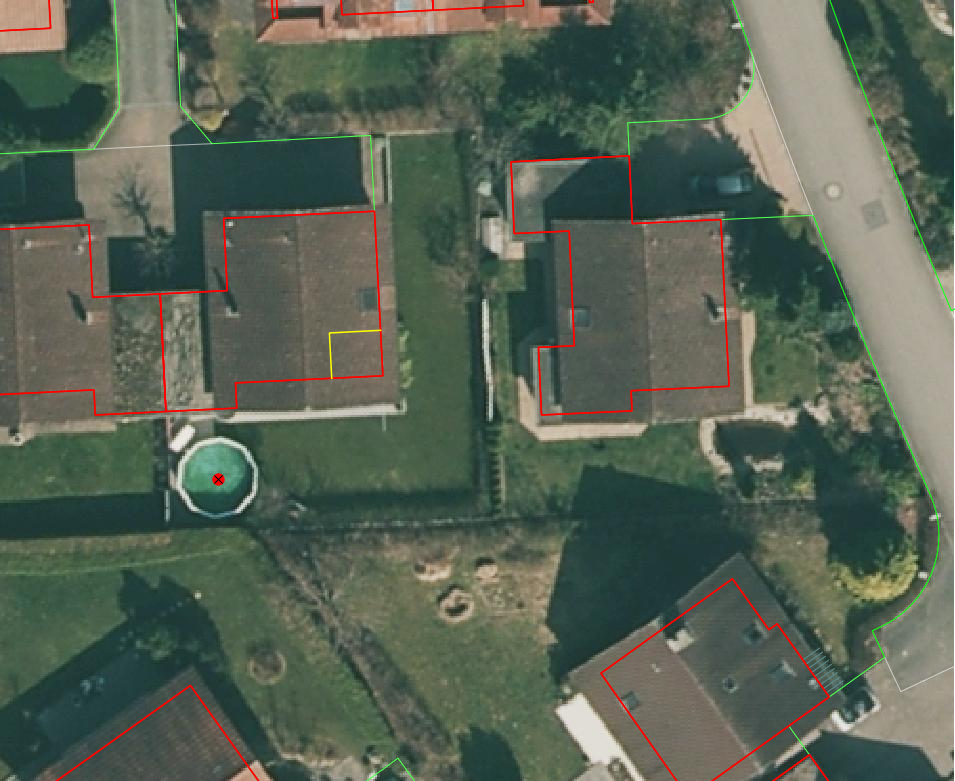

BB.Wasserbecken ist nicht zu erfassen. |
Objekt umattribuieren¶
Schwimmteiche sind gemäss Kriterien des Handbuches der amtlichen Vermessung Kanton Solothurn umzuattribuieren. Jauchegruben, die als Wasserbecken definiert sind, sind in EO.weitere umzuattribuieren.
Darstellung nicht nach Richtlinie¶
Mauern um das Wasserbecken sind zu löschen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Bebautes Gebiet / Checklayer / BB.Wasserbecken mit EO.Mauer
Beispiele:

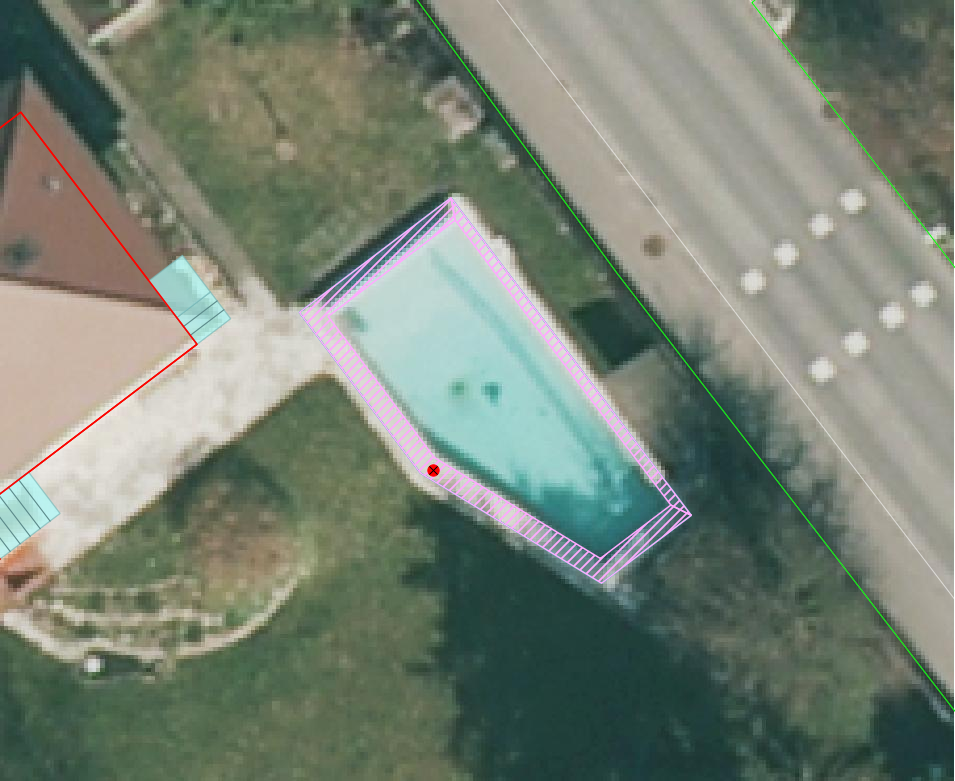

Mauern entlang des Wasserbeckens werden nicht erfasst und müssen gelöscht werden. |
BB.Lagerplatz¶
Lagedifferenz / Objekt fehlt¶
Massive Lagedifferenzen resp. fehlende Lagerplätze sind nur bei Industrieanlagen o.ä. zu korrigieren resp. zu erfassen. Nicht erfasst werden fehlende Miststöcke etc.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Beispiel:

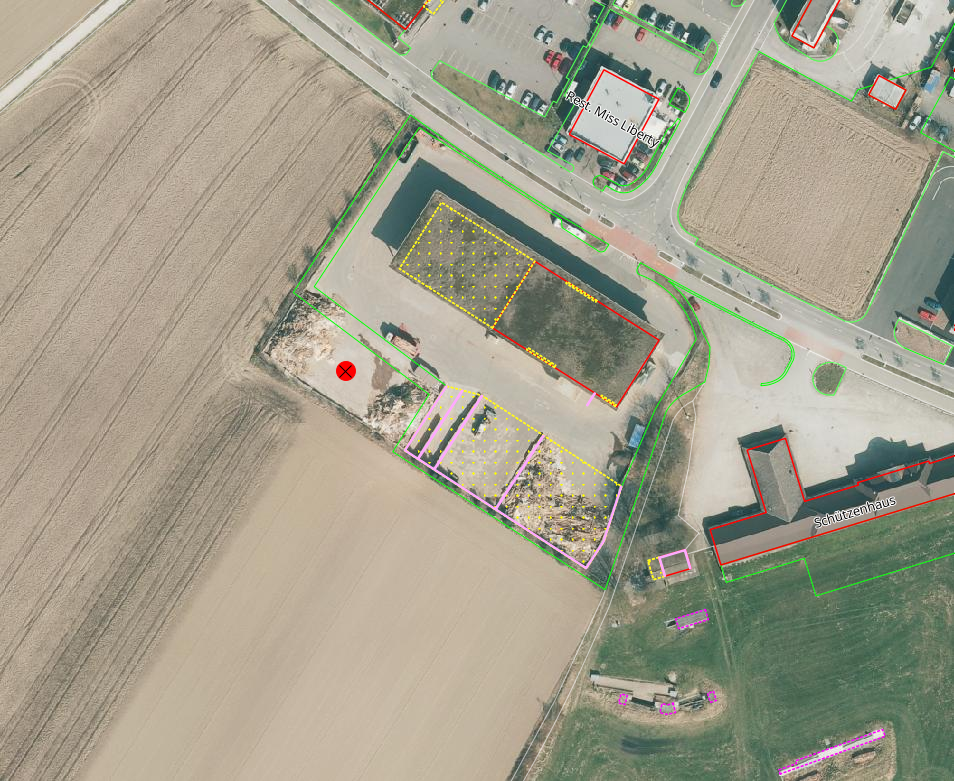

Die Lagedifferenz ist zu korrigieren.
Objekt löschen / Objekt umattribuieren¶
Lagerplätze, die als Gebäudeerschliessung attribuiert sind, werden nicht als Lagerplatz ausgeschieden. Falls in der AV ein Lagerplatz vorhanden ist, der auf dem aktuellen Orthofoto nicht mehr zu erkennen ist, ist dieses Objekt zu löschen.
Darstellung nicht nach Richtlinie¶
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
BB.Gebaeudeerschliessung¶
Lagedifferenz¶
Es werden nur grobe Lagedifferenzen (d.h. der Verlauf der Gebäudeerschliessung in der AV gegenüber der Realität ist ganz anders) korrigiert.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Beispiele:

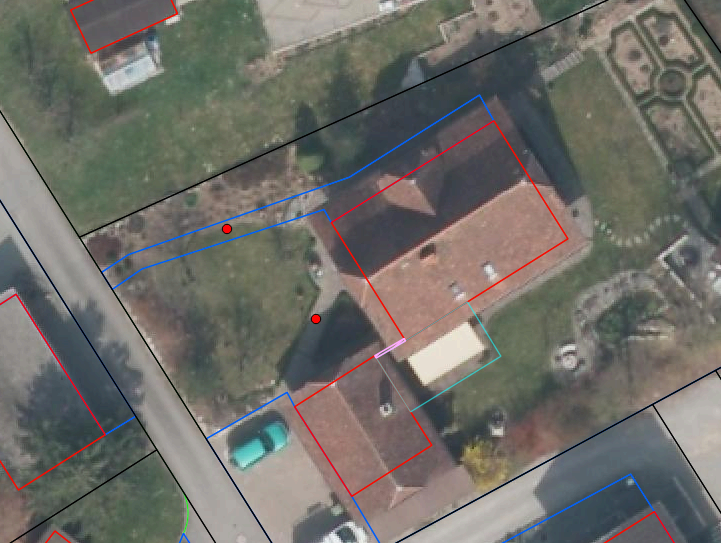

BB.Gebaeudeerschliessung ist grob falsch und muss korrigiert werden. |

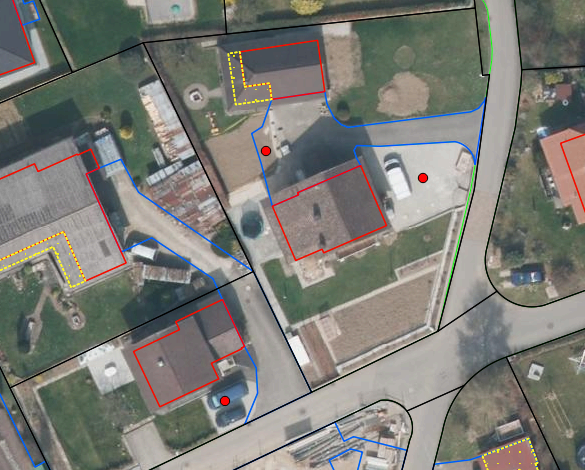

BB.Gebaeudeerschliessung ist grob falsch und muss korrigiert werden. |

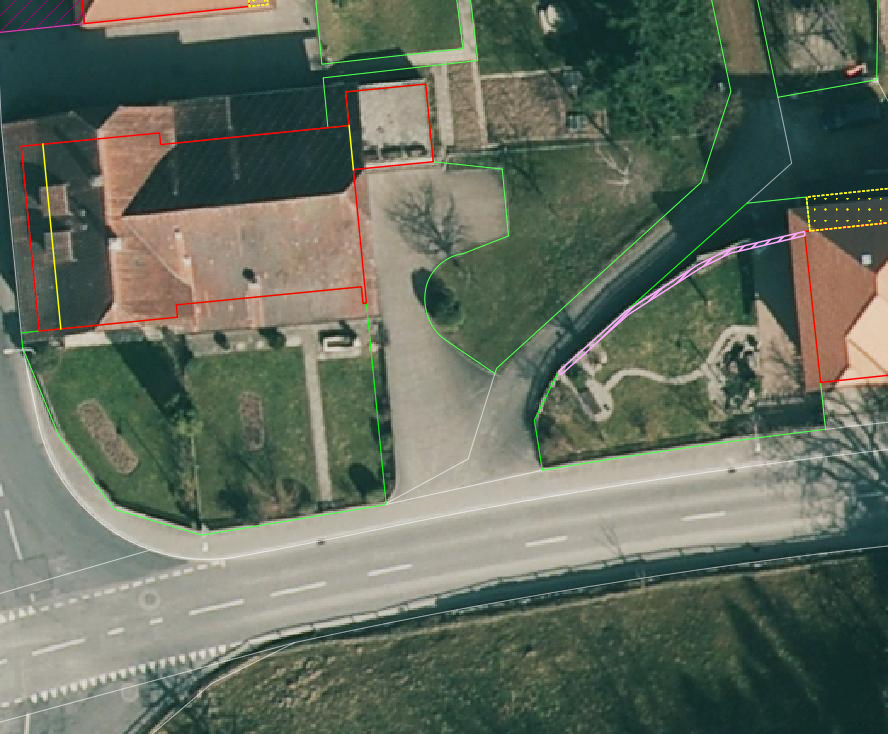

BB.Gebaeuderschliessung ist nicht grob falsch und muss nicht korrigiert werden. |
Objekt fehlt / Objekt löschen¶
Fehlende Gebäudeerschliessungen sind zu erfassen. Falls in der AV eine Gebäudeerschliessung vorhanden ist, die auf dem aktuellen Orthofoto nicht mehr zu erkennen ist, ist dieses Objekt zu löschen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Bebautes Gebiet / Checklayer / BB.Gebaeude ohne Erschliessung
Beispiel:

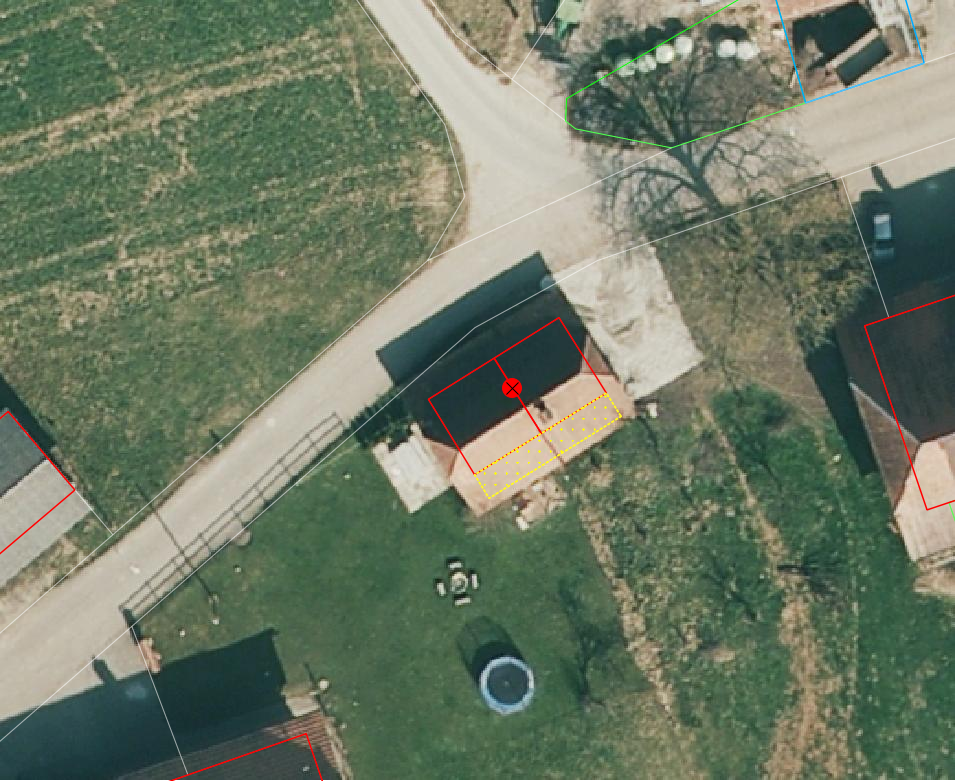

Bei beiden Gebäuden fehlt die Gebäuderschliessung.
Objekt umattribuieren¶
Sind in der AV Gebäudeerschliessungen erfasst, die gemäss Kriterium Handbuch der amtlichen Vermessung Kanton Solothurn nicht zu BB.Gebaeudeerschliessungen gehören, sind die Objekte umzuattribuieren.
Darstellung nicht nach Richtlinie¶
Siehe BB.Strasse_Weg bei Erschliessung mehrerer Liegenschaften.
BB.Parkplatz¶
Lagedifferenz¶
Wird eine Lagedifferenz zwischen der AV und dem aktuellen Othofoto grösser als die Toleranz (siehe Toleranzen) und der Feststellungsgenauigkeit detektiert, so ist das Objekt in der AV zu korrigieren.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Beispiele:

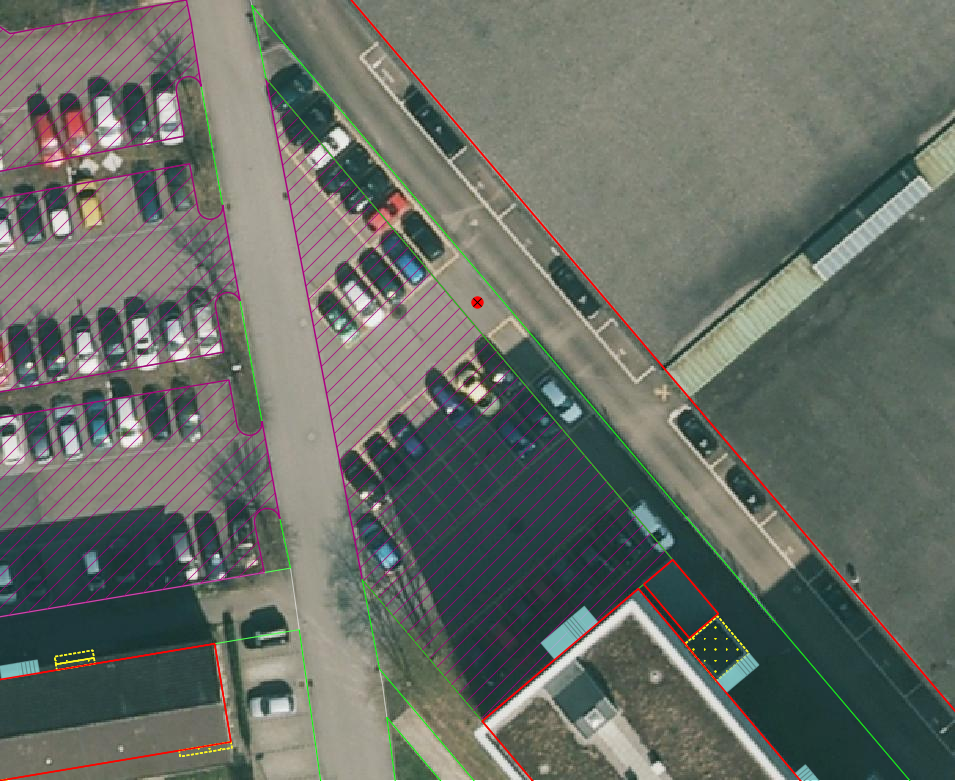

BB.Parkplatz falsch definiert und muss korrigiert werden. Ein Teil ist als Gartenanlage erfasst. |

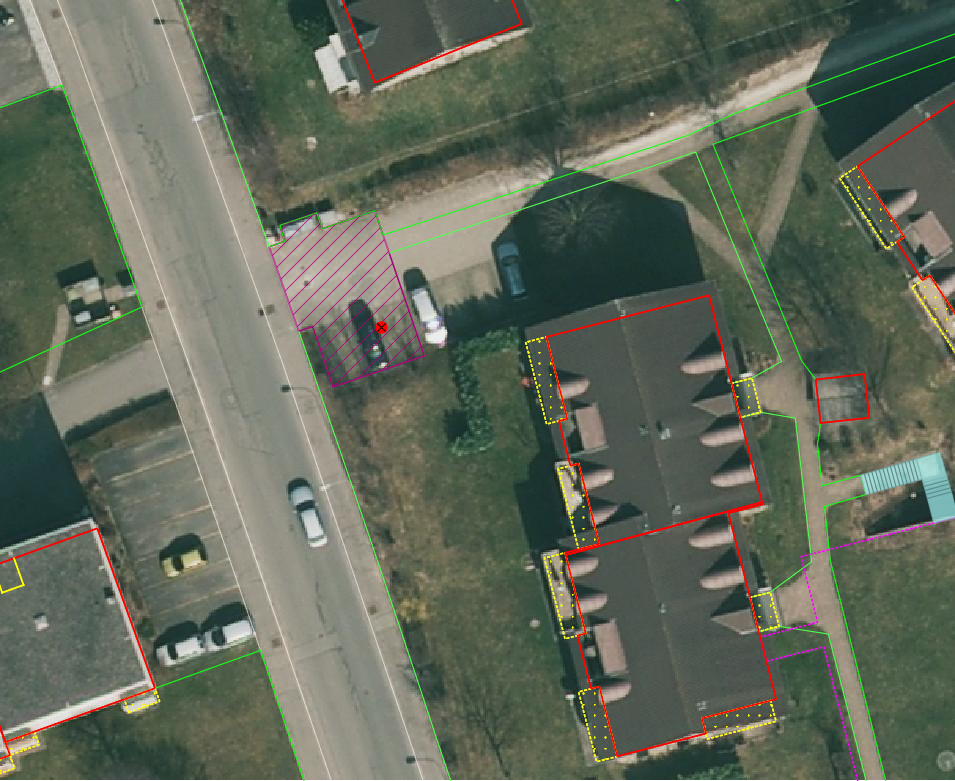

BB.Parkplatz ist zu korrigieren, weil die Lagedifferenz grösser als die Toleranz (TS2: 0.5m) ist. |
Objekt fehlt / Objekt löschen¶
Fehlende Parkplätze, die als Gebäudeerschliessung attribuiert sind, werden nicht umattribuiert.
Objekt umattribuieren¶
Parkplätze kleiner 100 m2 sind zu löschen resp. umzuattribuieren. Können z.B. durch Strassen getrennte Parkplätze als Einheit angesehen werden, werden jedoch einzelne Parkplätz kleiner 100 m2 nicht gelöscht.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Bebautes Gebiet / Checklayer / BB.Parkplatz < 100 m2
Beispiele:

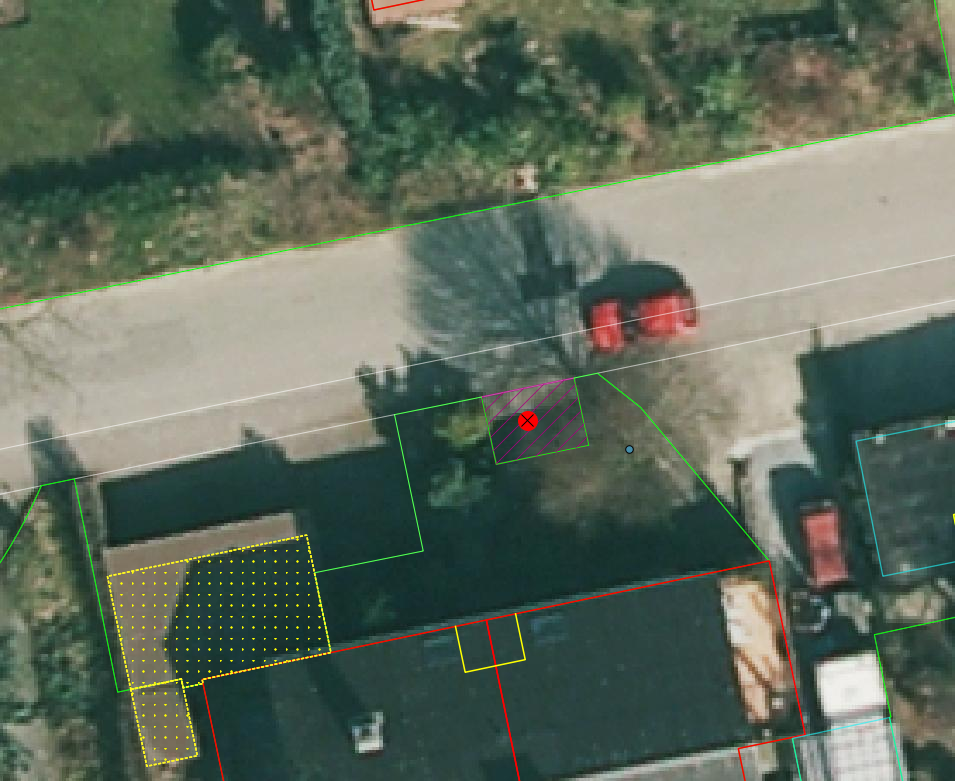

BB.Parkplatz ist kleiner 100 m2 und wird gelöscht. |

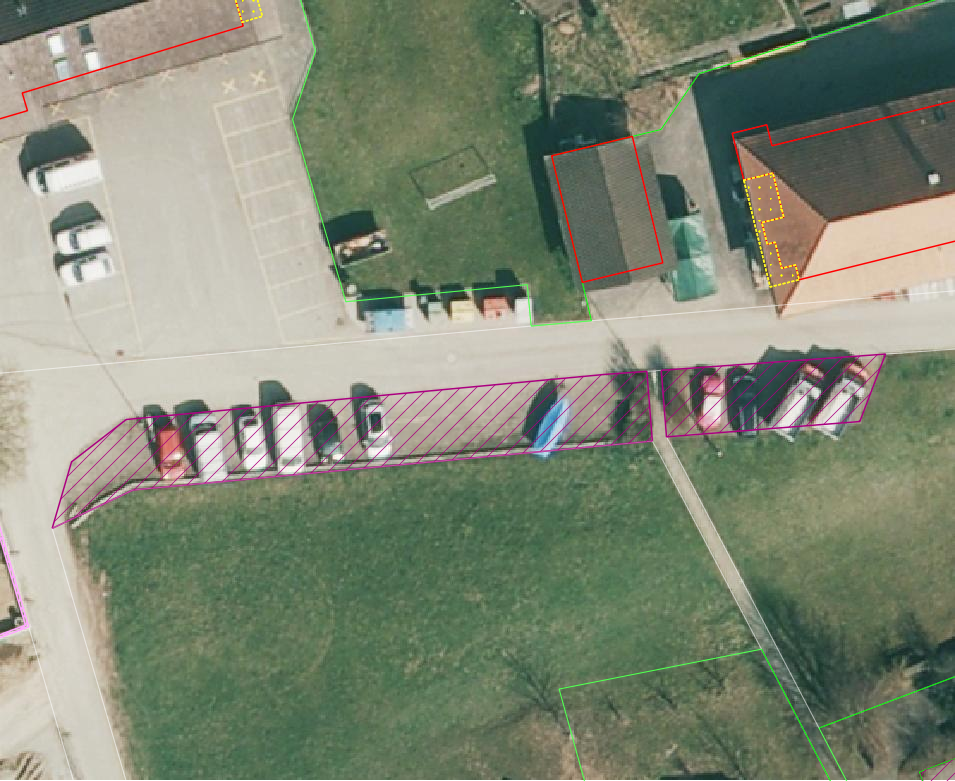

Der östliche Teil des Parkplatzes ist kleiner 100 m2. Er wird nicht umattribuiert, da er mit dem westlichen Teil eine Einheit bildet. |
Darstellung nicht nach Richtlinie¶
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
EO.Mauer¶
Lagedifferenz¶
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
Objekt löschen¶
Freistehende Mauer (d.h. die nicht entlang von öffentlichen Strassen, Wegen, Plätzen, Liegenschaftsgrenzen und Gewässern verlaufen oder nicht im Zusammenhang mit Bauten stehen) und Maueranzüge < 30 cm sind zu löschen. Sind in der AV Mauern erfasst, die gemäss Kriterium Handbuch der amtlichen Vermessung Kanton Solothurn nicht zu EO.Mauer gehören, sind die Objekte zu löschen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Checklayer / EO.Mauer freistehend
Bebautes Gebiet / Checklayer / EO.Linielement Mauer ausserhalb EO.Flächenelement Mauer
Bebautes Gebiet / Checklayer / EO.Linienelement Mauer

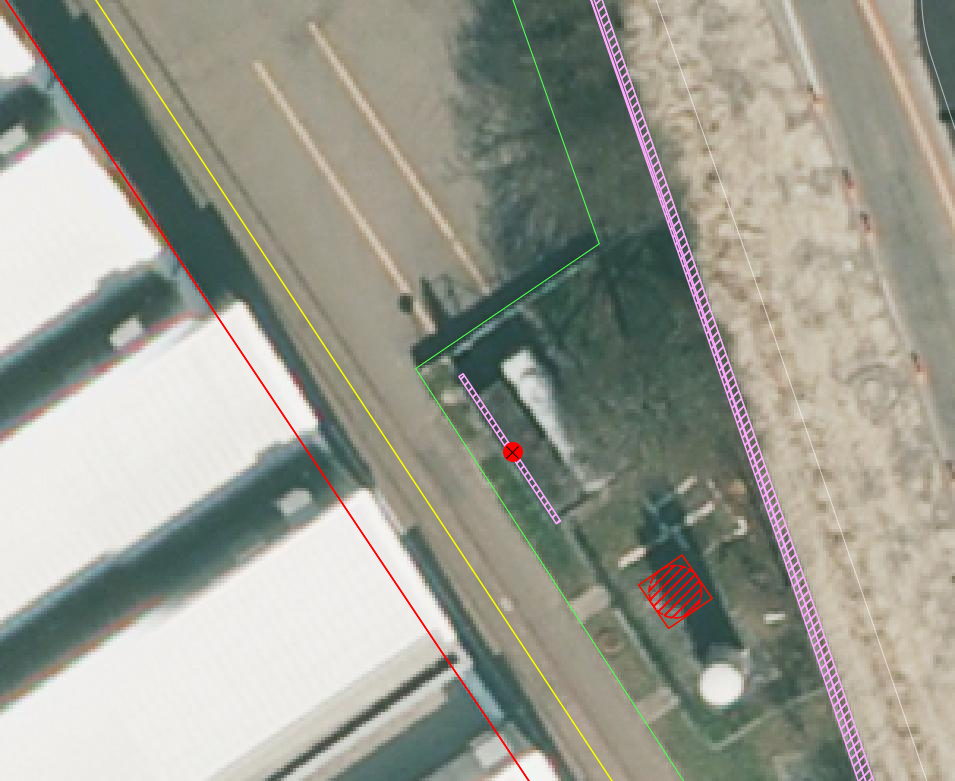

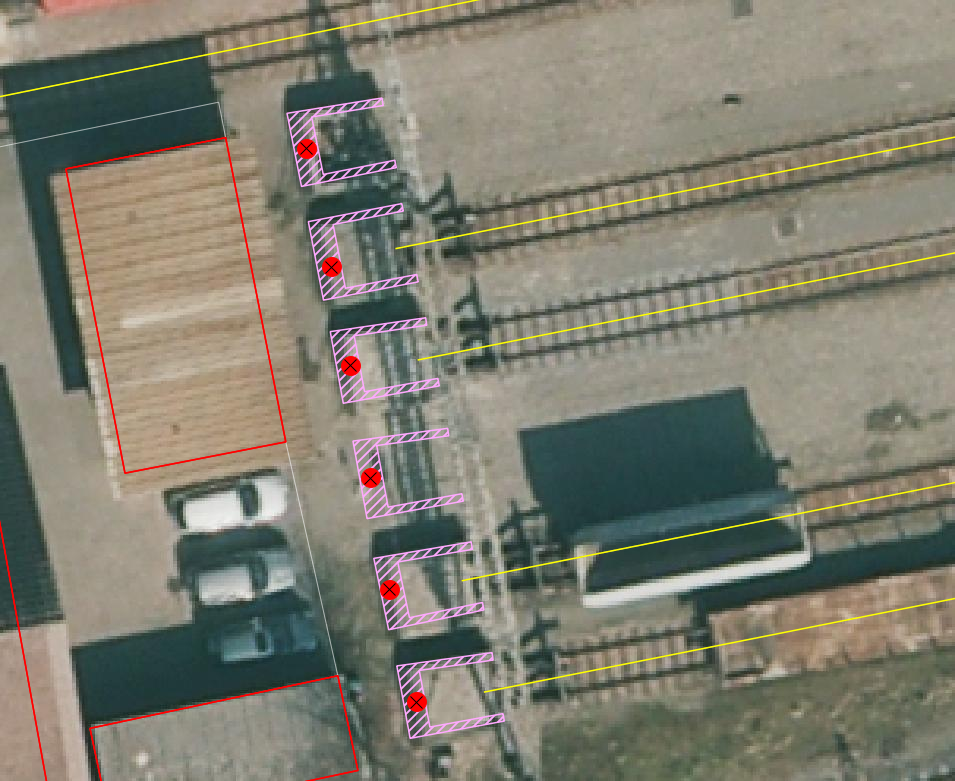

Mauer ist zu löschen. |
Mauer ist zu löschen. |

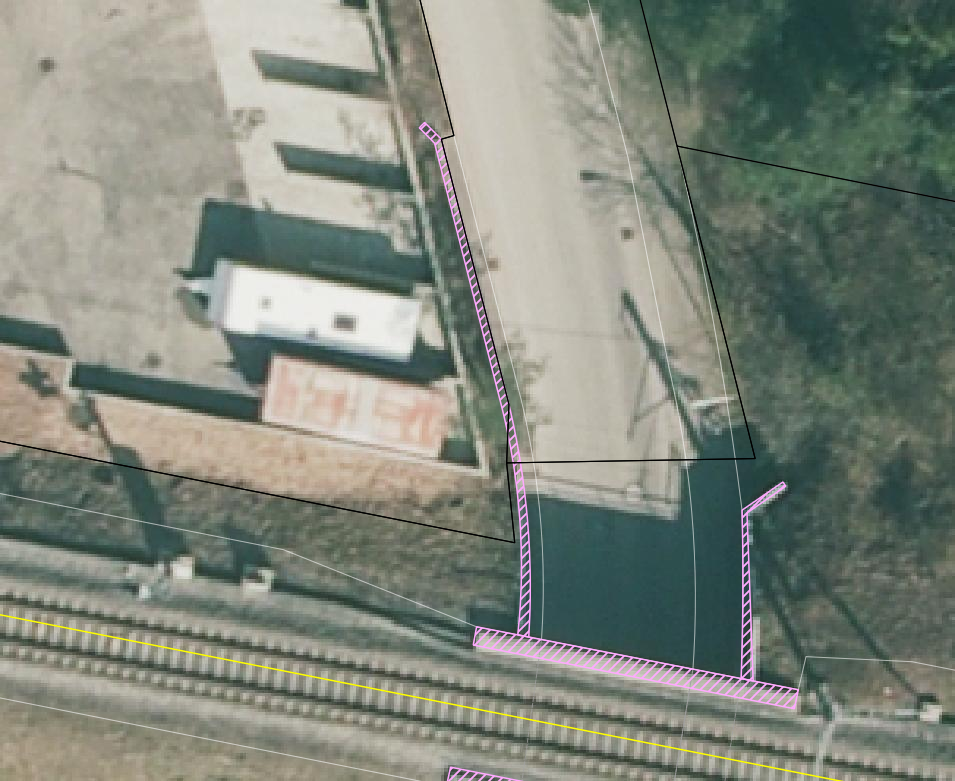

Mauer erfüllt Aufnahmekritieren und wird nicht gelöscht. |

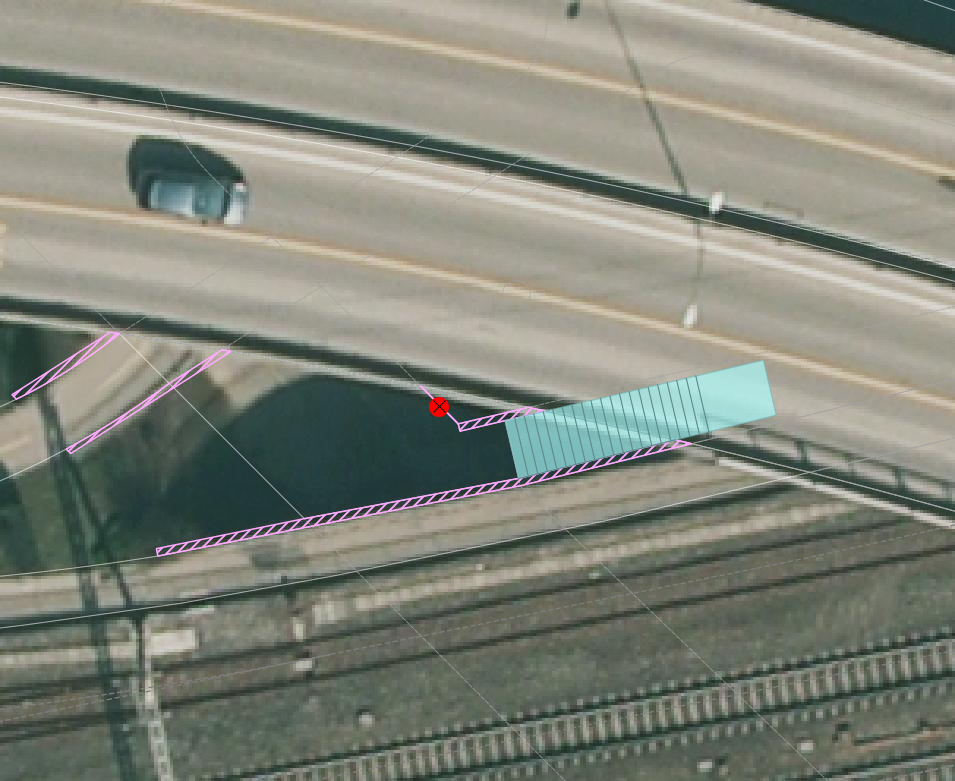

EO.Mauer Linienelement ausserhalb des Flächenelements ist zu löschen. |
Objekt fehlt¶
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
Objekt umattribuieren¶
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
Darstellung nicht nach Richtlinie¶
Die Modellbildung von Mauern ist zu kontrollieren und ggf. zu korrigieren. Jede Mauer (inkl. Anzug) entspricht einem EO.Objekt.
Benötigte Layer in QGIS:
Bebautes Gebiet / Checklayer / EO.Mauer nicht ein Objekt
Beispiel:

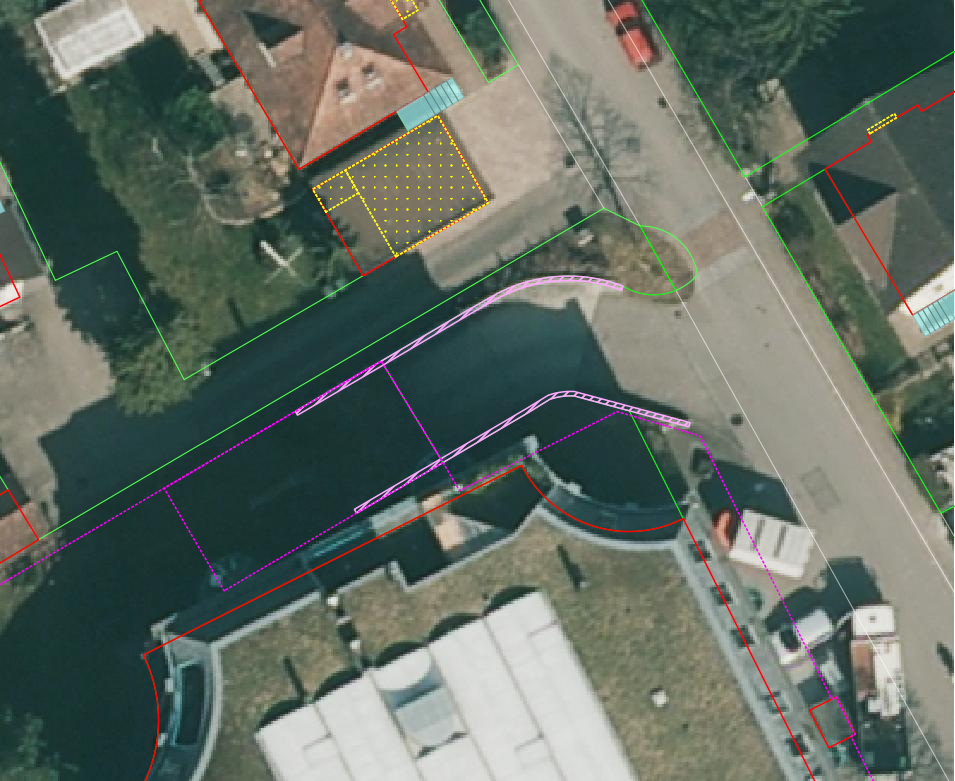

Es sind zwei EO.Objekte Mauer zu erfassen (rose schraffiert).
EO.unterirdisches_Gebaeude¶
Lagedifferenz¶
Es sind lediglich Plausibilitätskontrollen möglich.
Objekt fehlt¶
Fehlende und aufnahmepflichtige unterirdische Gebäude sind zu erfassen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Objekt löschen¶
Nicht aufnahmepflichte oder nicht mehr vorhandene unterirdische Gebäude sind zu löschen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Objekt umattribuieren¶
Scheibenstände sind als EO.unterirdisches_Gebaeude zu definieren.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Darstellung nicht nach Richtlinie¶
Ein EO.unterirdisches_Gebaeude ist in der Regel kein Linienelement.
Benötigte Layer in QGIS:
Bebautes Gebiet / Checklayer / EO.Linienelement unterird. Gebaeude
EO.uebriger_Gebaeudeteil¶
Lagedifferenz¶
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
Objekt löschen / fehlt / umattribuieren¶
Freistehende flächige übrige Gebäudeteile sind entweder zu löschen oder umzuattribuieren (z.B. EO.Unterstand). Flächige übrige Gebäudeteile innerhalb eines Gebäudes sind in ein EO.Linienobjekt umzuattribuieren. EO.Linienelemente der Art EO.uebriger_Gebaeudeteil ausserhalb von Gebäuden sind entweder zu löschen oder in ein EO.Flächenelement umzuwandeln.
Zu kleine Zwischenstützen sowie nicht plausible Kleinstobjekte sind zu löschen (Layer: EO.uebriger_Gebaeudeteil < 1.5 m2).
Bemerkung
Eine Umattribuierung von EO.Unterstand auf EO.uebriger_Gebaeudeteil und umgekehrt ist nur vorzunehmen, wenn die Unterscheidung auf dem Orthofoto offensichtlich ist. Generell ist eine Umattribuierung der Arten EO.Unterstand und EO.uebriger_Gebaeudeteil zurückhaltend vorzunehmen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Bebautes Gebiet / Checklayer / EO.Flächenelement 'übrig. Geb.teil' freistehend
Bebautes Gebiet / Checklayer / EO.Linienelement 'übrig. Geb.teil' ausserhalb Gebäude
Bebautes Gebiet / Checklayer / EO.Flächenelement 'übrig. Geb.teil' innerhalb Gebäude
Bebautes Gebiet / Checklayer / EO.uebriger_Gebaeudeteil < 1.5 m2
Beispiele:

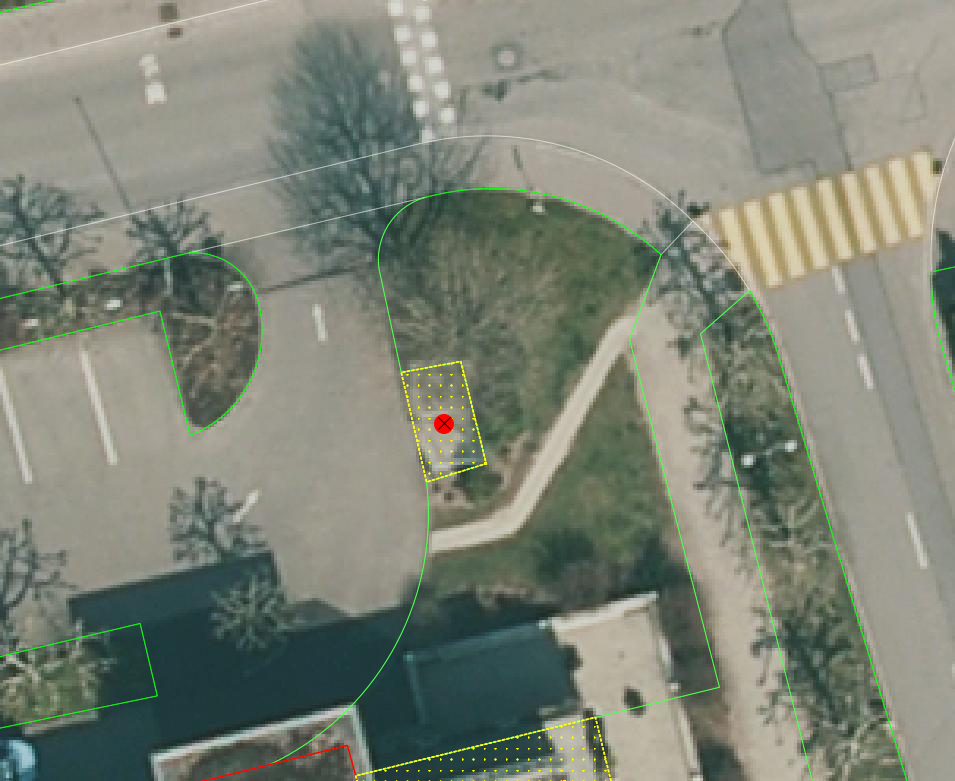

Freistehende flächige übrige Gebäudeteile sind nicht erlaubt. Das Objekt ist in ein Unterstand umzuattribuieren. |

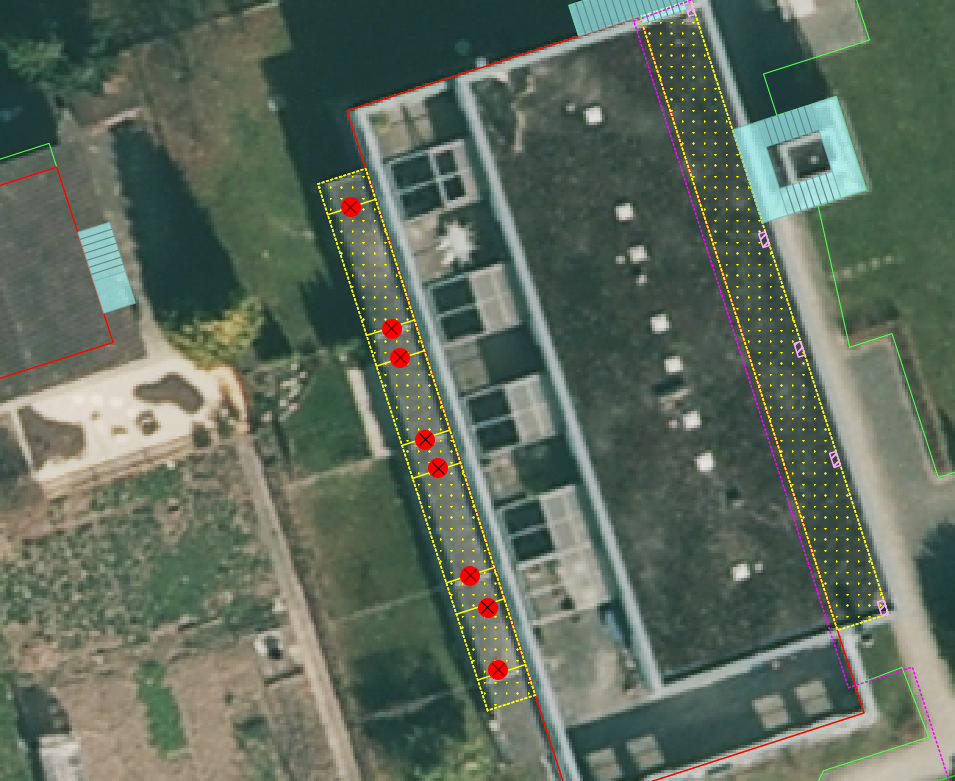

Die EO.Flächenelemente sind in Linienelemente umzuwandeln. |

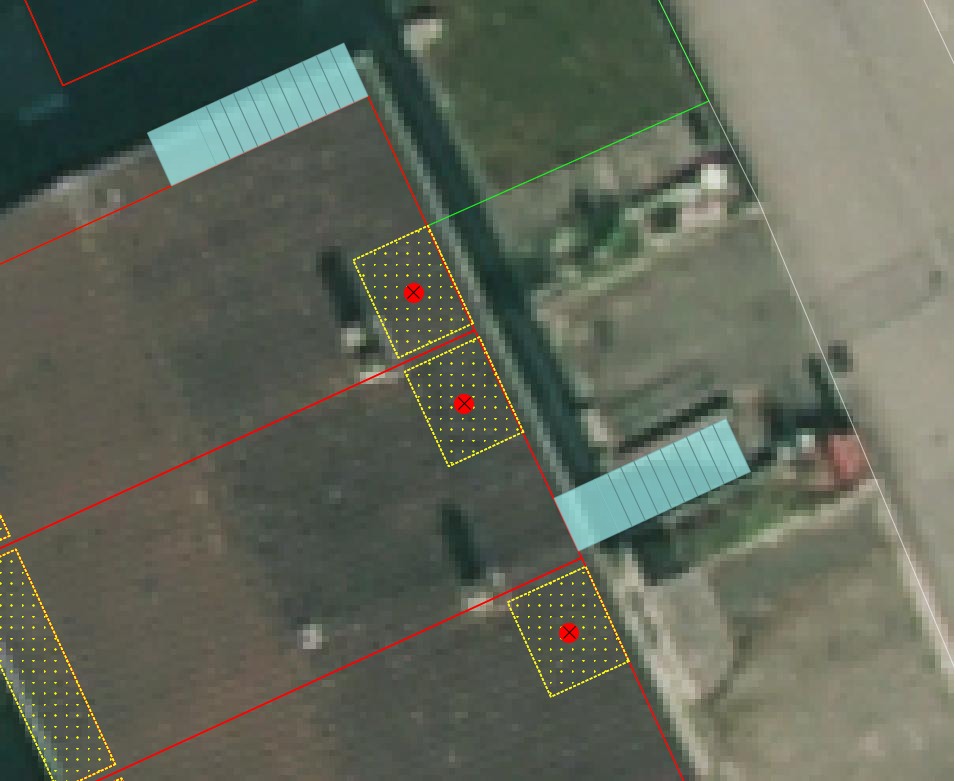

Die Trennlinien (= EO.Linienelement) im EO.Flächenelement sind zu löschen. |
Darstellung nicht nach Richtlinie¶
Eckpfeiler mit einem Versatz > 10 cm sind als Teil des Gebäudes zu definieren und nicht als EO.Pfeiler.
Benötigte Layer in QGIS:
Bebautes Gebiet / Checklayer / EO.Pfeiler im Gebäude
EO.wichtige_Treppe¶
Lagedifferenz¶
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
Objekt fehlt¶
Wichtige Treppen bei öffentlichen Bauten und Anlagen sind zu erfassen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Beispiele:

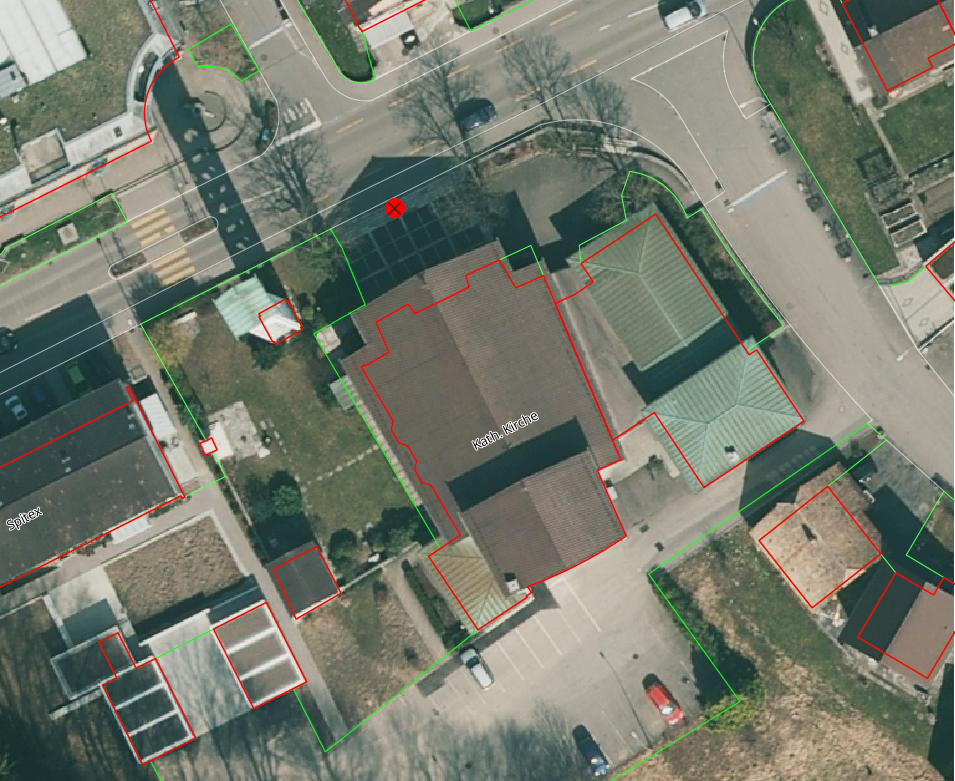

Die Treppe zur Kirche fehlt und ist zu erfassen. |
Treppe korrekt erfasst. |
Objekt löschen¶
Private Treppen (z.B. Hauseingänge und Kellerabgänge) sind zu löschen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Beispiele:

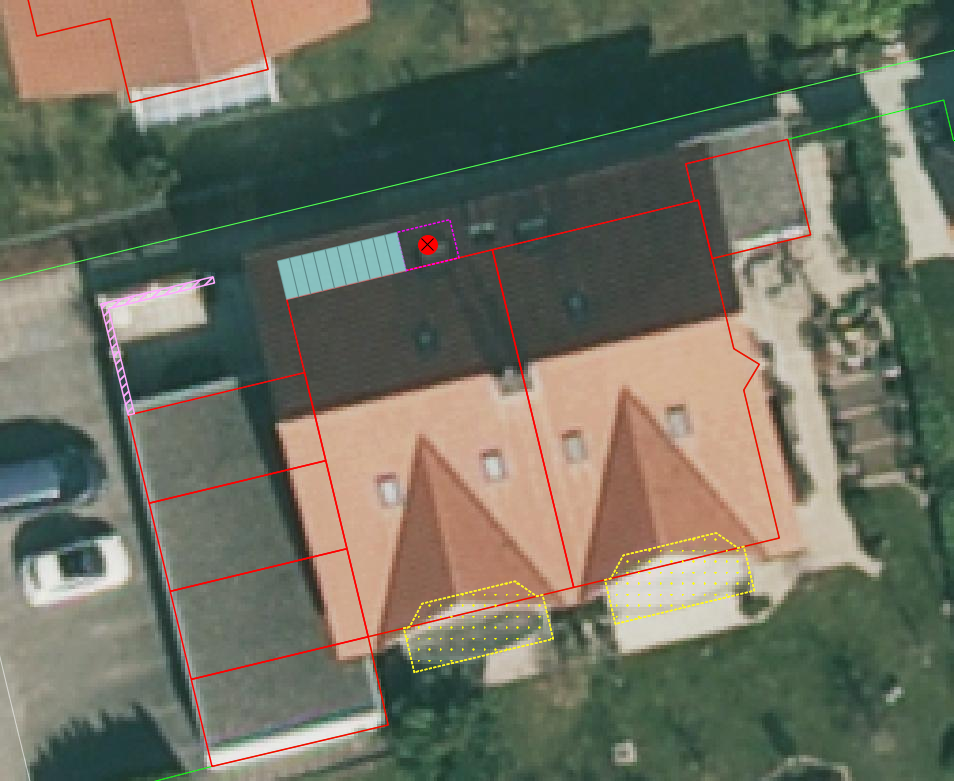

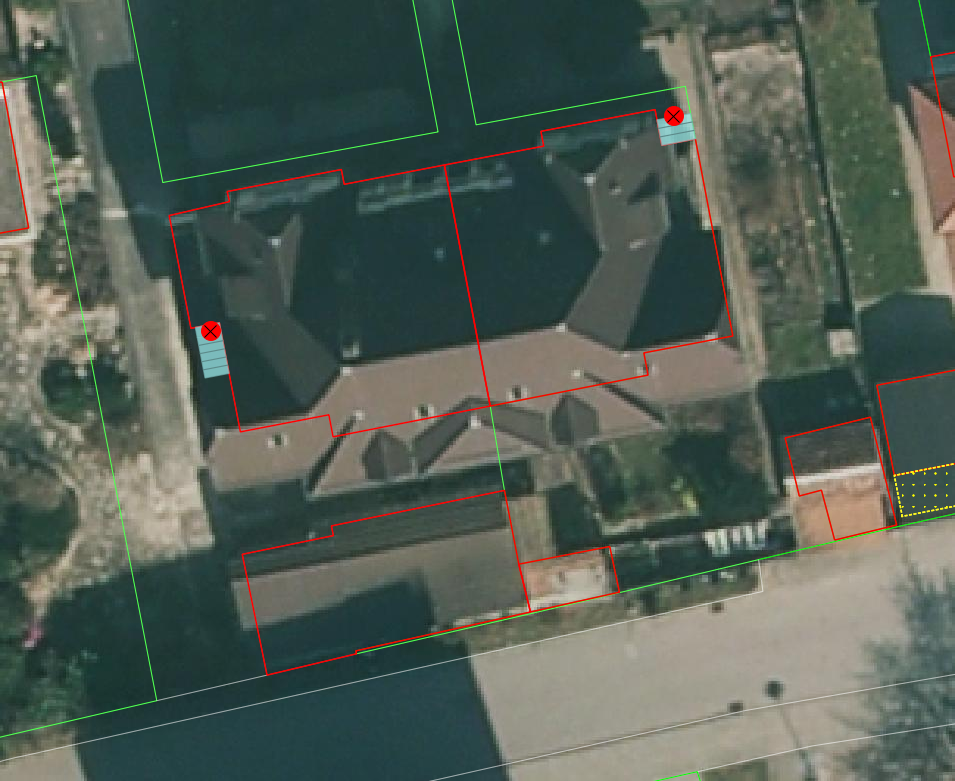

Die Treppe ist zu löschen. |
Die Treppe ist zu löschen. |
Objekt umattribuieren¶
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
Darstellung nicht nach Richtlinie¶
Die Modellbildung von Treppen ist zu kontrollieren und ggf. zu korrigieren. Jede Treppe (inkl. einzelner Treppentritt) entspricht einem EO.Objekt.
Benötigte Layer in QGIS:
Bebautes Gebiet / Checklayer / EO.Treppe nicht ein Objekt
EO.Reservoir¶
Lagedifferenz¶
Es sind lediglich Plausibilitätskontrollen möglich.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Objekt fehlt¶
Fehlende Reservoirs, die im Datensatz des Amtes für Umwelt vorhanden sind, sind zu erfassen. Eventuell können Pläne bei der Gemeinde bezogen werden.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Bebautes Gebiet / Lagekontrolle / Reservoir (AfU)
Objekt löschen¶
Nicht mehr vorhandene Reservoirs sind zu löschen. Eine Feldkontrolle ist nur durchzuführen falls die Situation auf dem Orthofoto nicht klar ist und im AfU-Datensatz kein Reservoir mehr vorhanden ist.
Objekt umattribuieren¶
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
Darstellung nicht nach Richtlinie¶
Der sichtbare Teil des Reservoirs muss als BB.Gebaeude, der unsichtbare Teil als EO.Reservoir erfasst sein. Nicht korrekt erfasste Reservoirs sind zu korrigieren.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Bebautes Gebiet / Lagekontrolle / Reservoir (AfU)
EO.Unterstand¶
Lagedifferenz¶
Lagemässig fehlerhaft erfasste Unterstände (z.B. Verdrehungen des Grundrisses) sind zu korrigieren. Können die Unterstände nicht aus bestehenden Aufnahmen korrekt gerechnet werden, muss die Neuaufnahme terrestrisch erfolgen.
Bemerkung
Fehler aus der laufenden Nachführung können nicht über die PNF/Homogenisierung abgerechnet werden.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
Objekt fehlt¶
Fehlende Unterstände sind zu erfassen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle

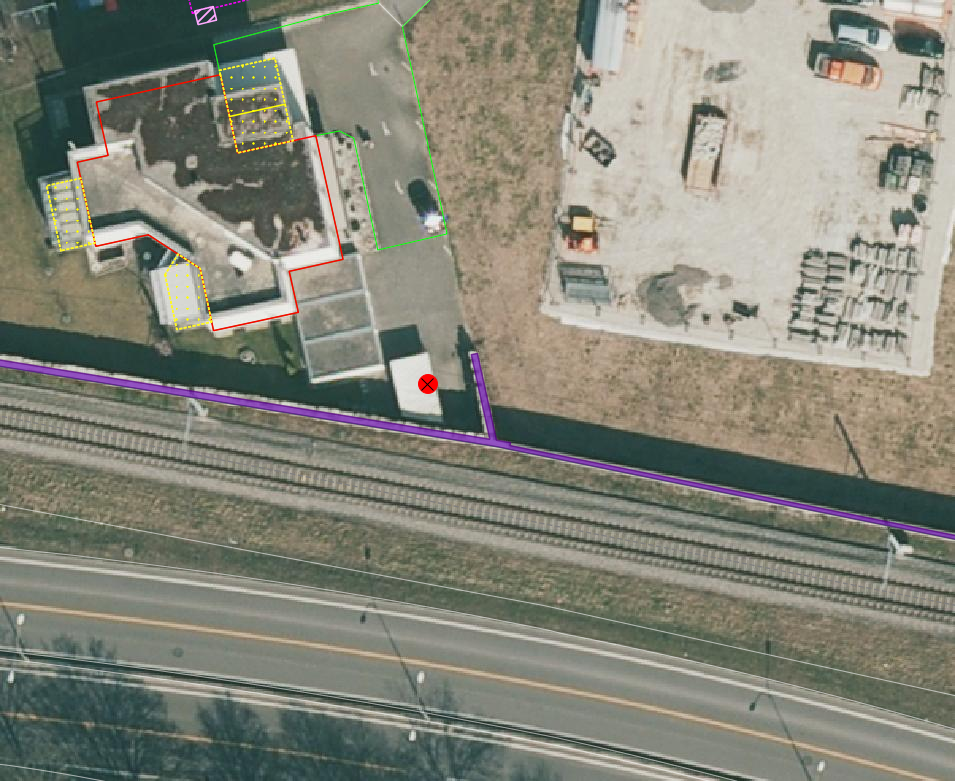

Beispiel:
Der Unterstand fehlt in der AV und ist aufnahmepflichtig.
Objekt löschen¶
Falls in der AV ein Unterstand vorhanden ist, der auf dem aktuellen Orthofoto nicht mehr zu erkennen ist, ist dieses Objekt zu löschen.
Objekt umattribuieren¶
Als BB.Gebaeude definierte Bushäuschen und Perrondächer etc. sind in EO.Unterstand umzuattribuieren. Weitere Informationen siehe EO.uebriger_Gebaeudeteil Objekt löschen / fehlt / umattribuieren.
Darstellung nicht nach Richtlinie¶
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
EO.Silo_Turm_Gasometer¶
Lagedifferenz¶
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
Objekt fehlt / löschen¶
Fehlende Objekte sind zu erfassen, nicht mehr vorhandene zu löschen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Objekt umattribuieren¶
Silos ohne festes Fundament sind als Einzelobjekt zu erfassen. Silos mit festem Fundament sind als Gebäude im Topic BB zu erfassen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Beispiel:
Die Silos sind fest mit dem Boden verbunden und müssen im Topic BB als Gebäude erfasst werden.
Darstellung nicht nach Richtlinie¶
Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.
BB/EO.Objektname¶
Objekt fehlt / Objekt löschen¶
Fehlende oder nicht mehr korrekte Objektnamen sind nachzuführen. Objektnamen “u.” (für unterirdische Bauten) sind zu löschen.
Benötigte Layer in QGIS:
Bebautes Gebiet / Lagekontrolle
Bebautes Gebiet / Checklayer / BB.Objektname 'u.'
Bebautes Gebiet / Checklayer / EO.Objektname 'u.'
