Strasse¶

Lagedifferenz¶

Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto grösser als die Toleranz (siehe Toleranzen) festgestellt, so ist das Objekt in der AV zu korrigieren. Liegt die Differenz innerhalb der Toleranzwerte, wird das Objekt nicht angepasst. Ist die Lagekontrolle mit dem Orthofoto auf Grund von Interpretationsschwierigkeiten (z.B. durch Schatten oder Sichthindernisse wie Bäume) nicht möglich, kann das aktuelle digitale Terrainmodell (DTM) hinzugeschaltet werden.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Beispiele:

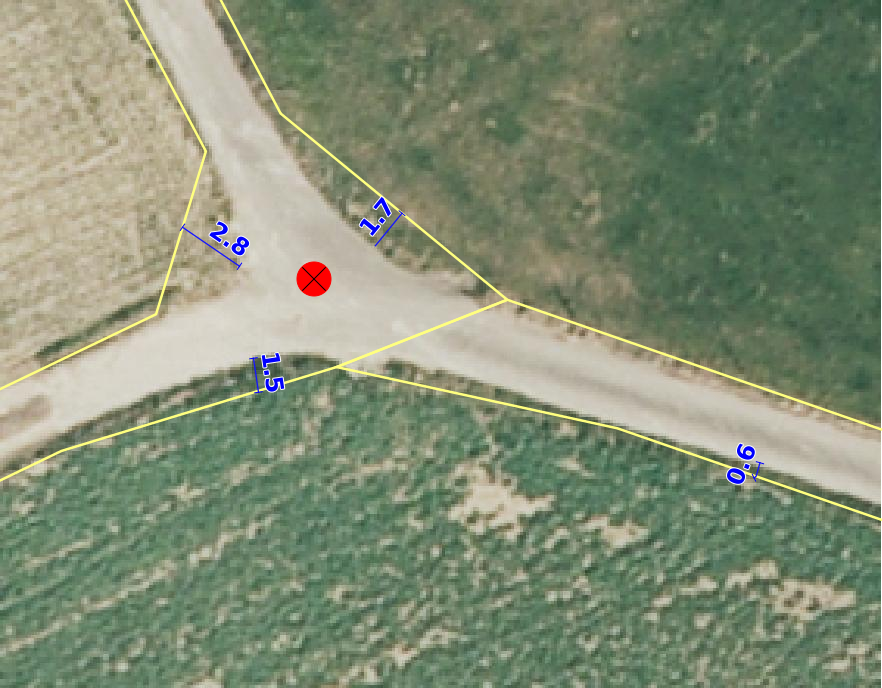

BB.Strasse_Weg (ohne Abschluss) ist zu korrigieren, weil die Lagedifferenz grösser als die Toleranz (TS3: 1.5m) ist.	BB.Strasse_Weg ist im Bereich der Toleranzüberschreitung zu korrigieren gemäss den rot dargestellten Linien.

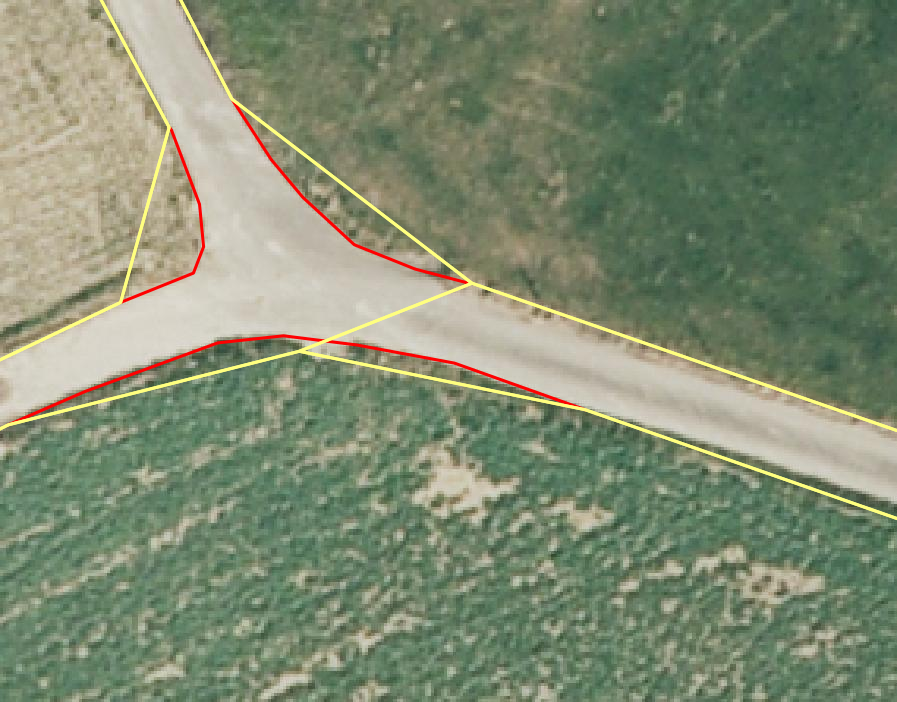

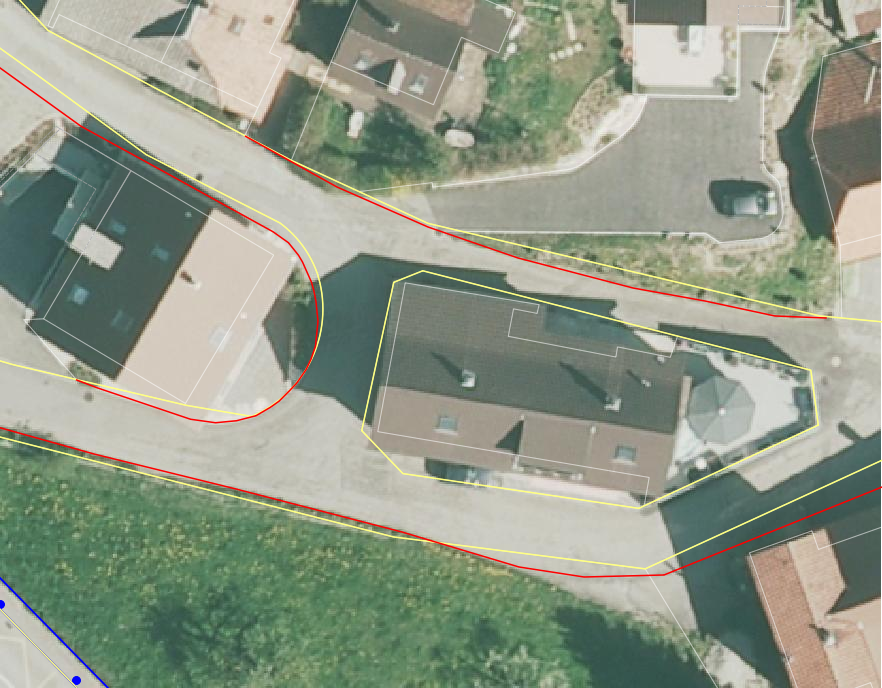

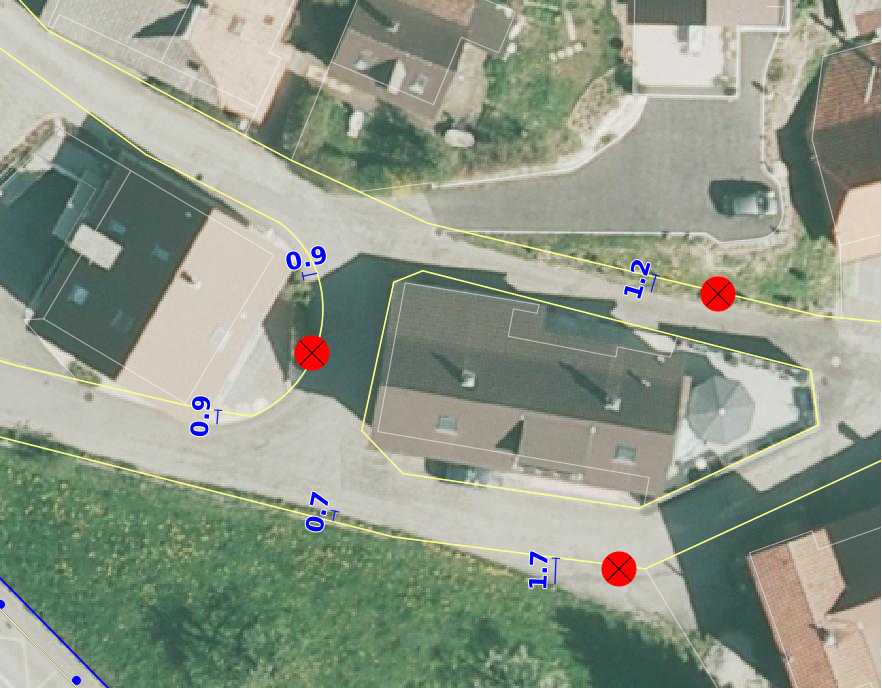

BB.Strasse_Weg ist zu korrigieren, weil die Lagedifferenz grösser als die Toleranz (TS2: 0.5 m) ist.	BB.Strasse_Weg ist zu korrigieren gemäss den rot dargestellten Linien.

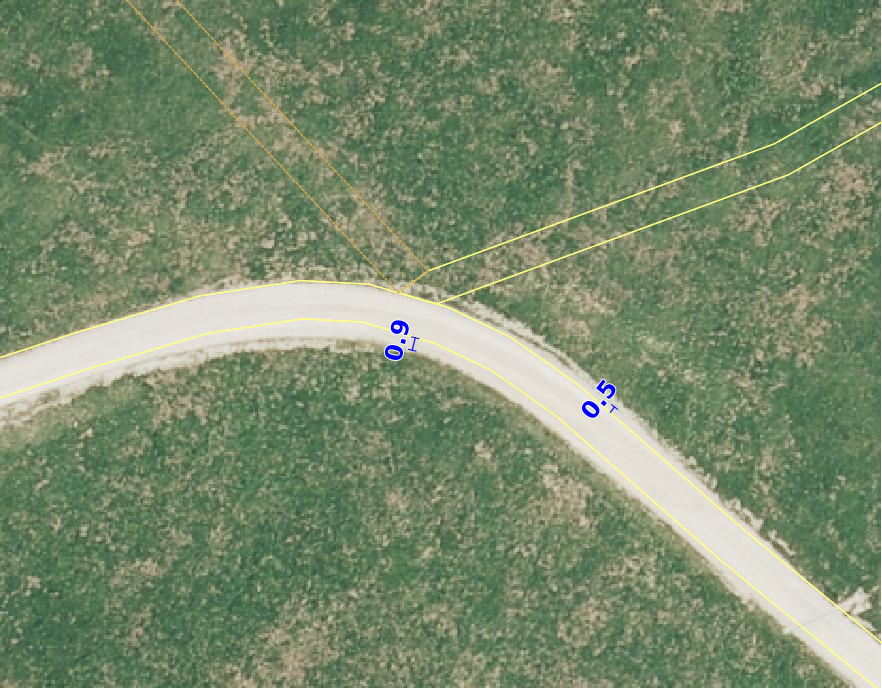

BB.Strasse_Weg ist nicht zu korrigieren, weil die Lagedifferenz kleiner als die Toleranz (TS3: 1.5 m) ist.	BB.Strasse_Weg ist nicht zu korrigieren, weil die Lagedifferenz kleiner als die Toleranz (TS4: 1.5 m) ist.

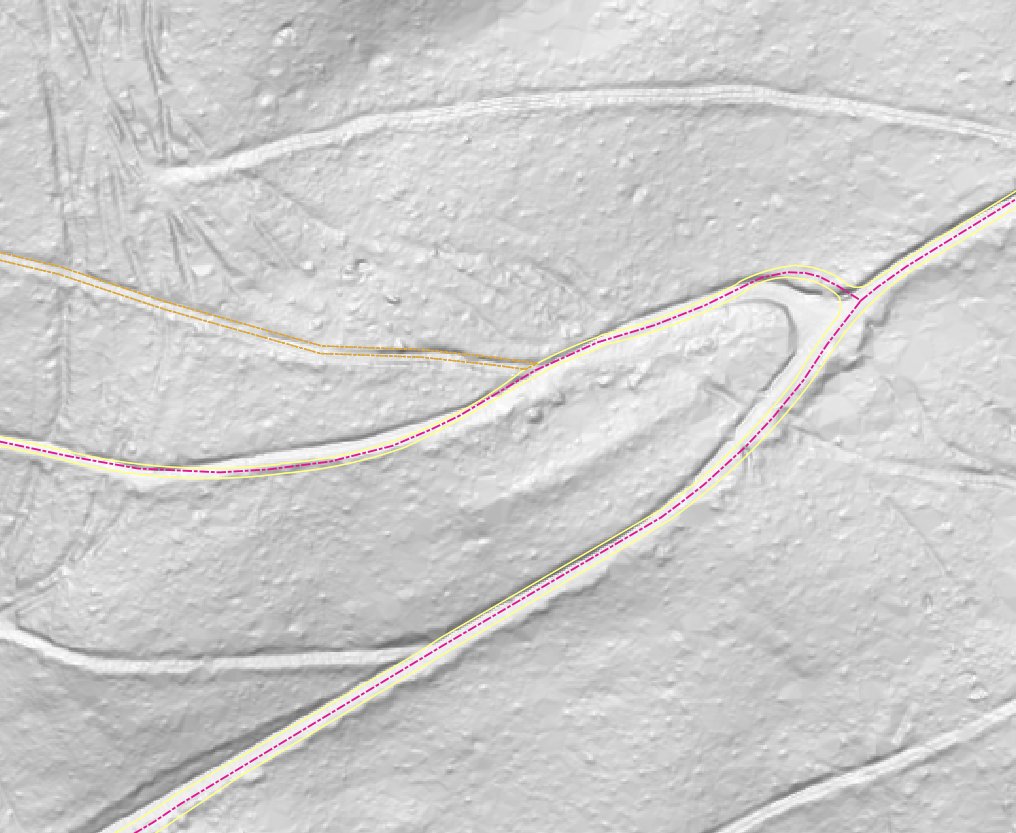

BB.Strasse_Weg ist überhaupt nicht resp. nur sehr schlecht sichtbar.	BB.Strasse_Weg ist im DTM gut sichtbar (und muss korrigiert werden).

Objekt fehlt/löschen¶

Ist auf dem aktuellen Orthofoto ein befestigtes Strasse_Weg-Objekt zu erkennen, das nicht als Bodenbedeckung oder als Einzelobjekt in der AV vorhanden ist, ist dieses im Rahmen der PNF/Homogenisierung neu zu erfassen. Ist in der AV ein befestigtes Strasse_Weg-Objekt vorhanden, das auf dem aktuellen Orthofoto nicht mehr zu erkennen ist und auch die Kriterien der EO.Fahrspur resp. EO.schmaler_Weg nicht erfüllt, ist dieses Objekt zu löschen. Ebenfalls zu löschen sind private befestigte Gartenwege.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Beispiele:

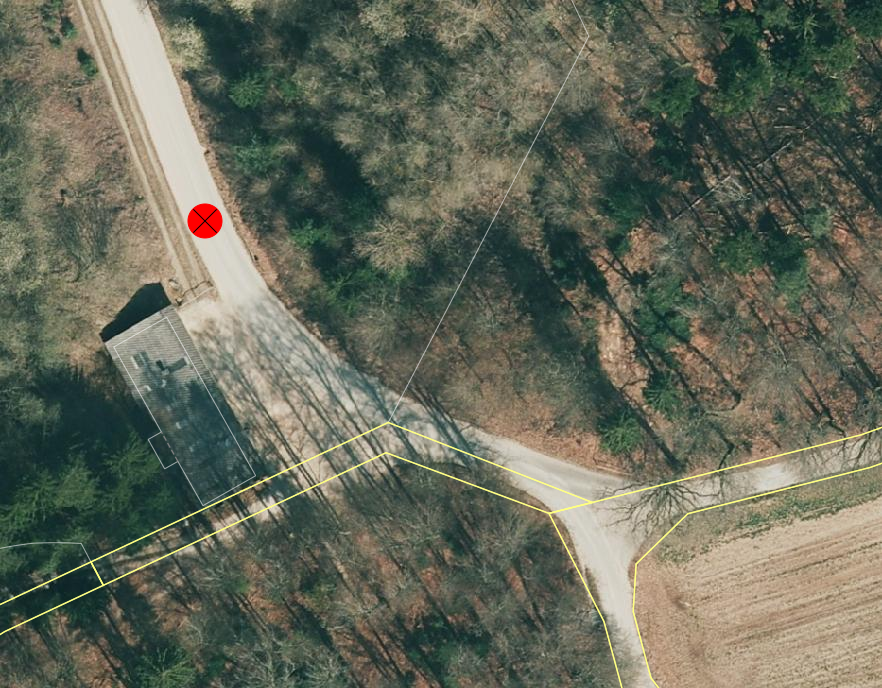

BB.Strasse_Weg fehlt in der AV. BB.Strasse_Weg ist zu erfassen

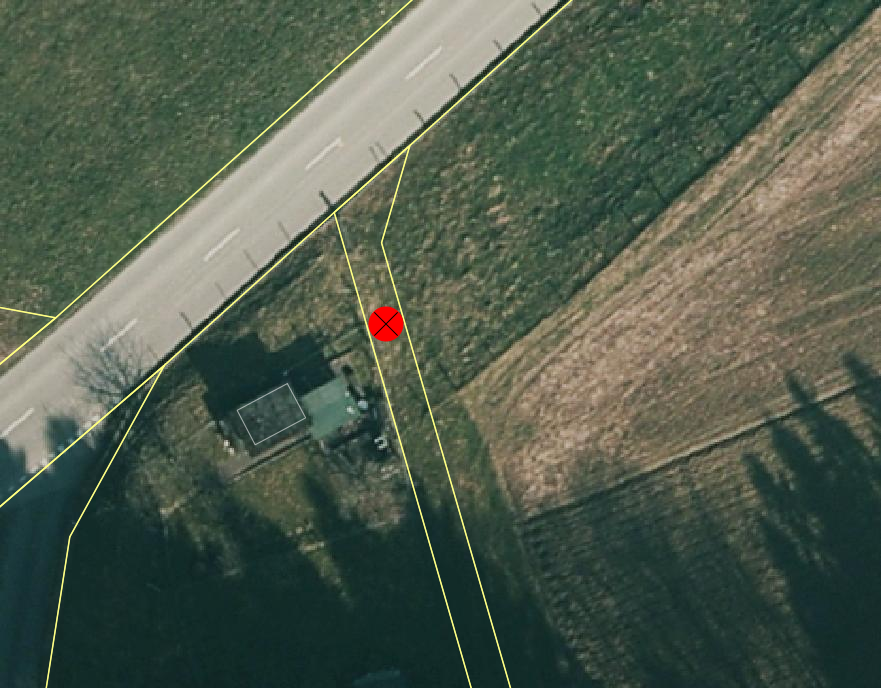

BB.Strasse_Weg ist zu löschen

Objekt umattribuieren¶

Mit dem aktuellen Orthofoto ist zu kontrollieren, ob alle befestigten Strassen und Wege als BB.Strasse_Weg erfasst sind. Andernfalls müssen die Strassen und Wege umattribuiert werden in BB.Strasse_Weg, EO.Fahrspur oder EO.schmaler_Weg.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Beispiele:

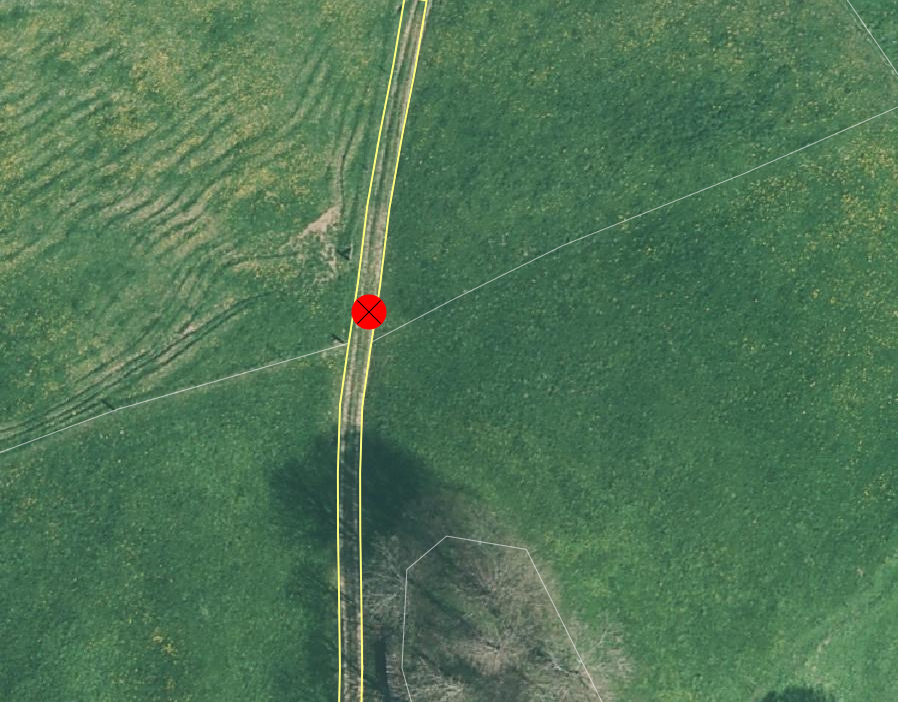

BB.Strasse_Weg ist in EO.Fahrspur umzuattribuieren

Darstellung nicht nach Richtlinie¶

Strasse / Lagekontrolle

Stasse / Checklayer / BB.Strasse_Weg > 10000 m2

Strasse / Lagekontrolle

Durch Felspartien überdeckte Strassen¶

Bei den Strassen, die durch Felspartien überdeckt sind, gelten die Darstellungsrichtlinen gemäss Handbuch der amtlichen Vermessung Kanton Solothurn. Unterscheidet sich die Darstellung in der AV von der Richtlinie, ist sie entsprechend zu korrigieren.

Beispiele:

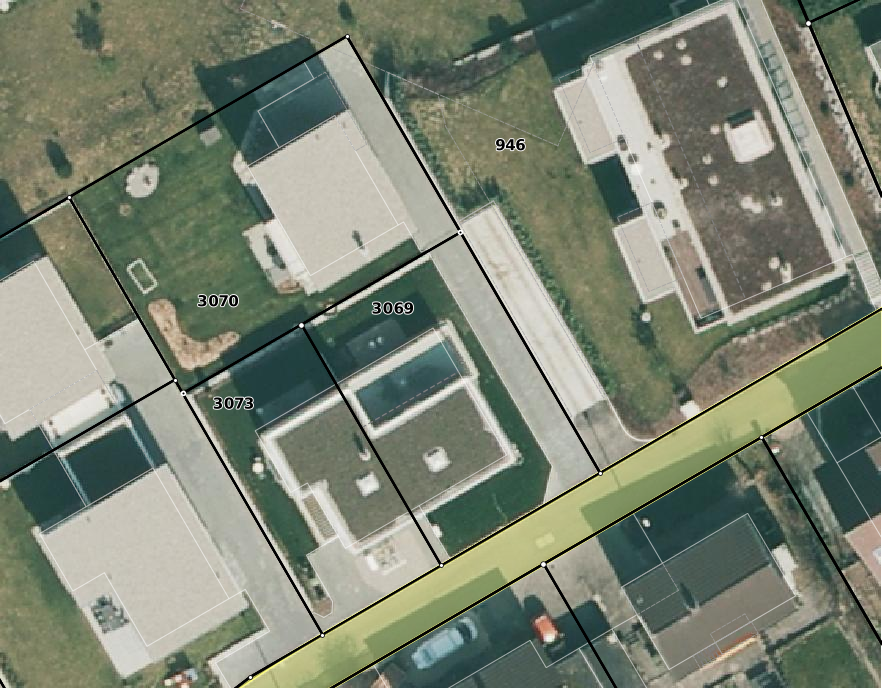

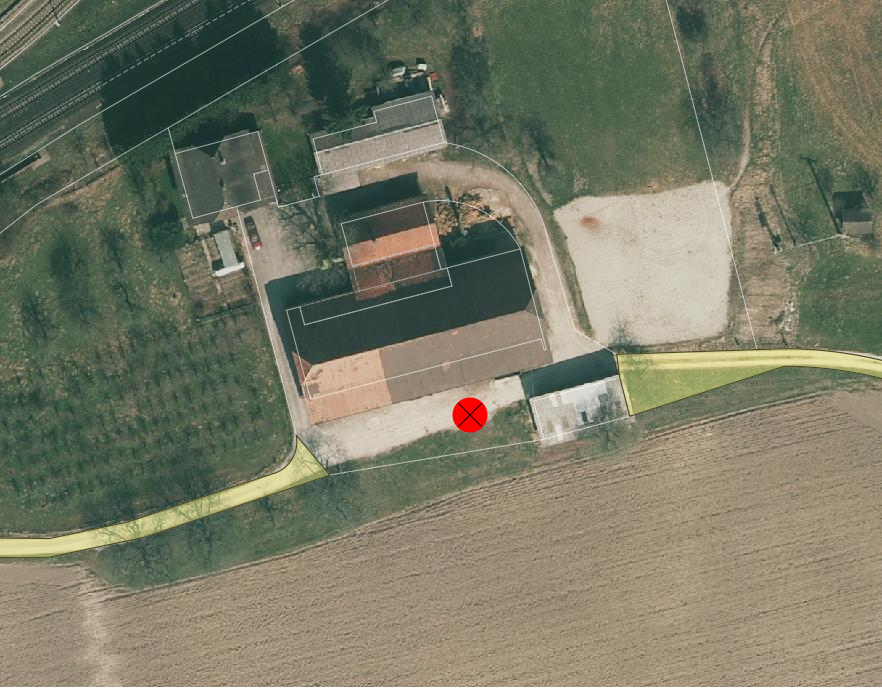

BB.Strasse_Weg darf bei Hofdurchfahrten nicht unterbrochen sein.	BB.Strasse_Weg bei Erschliessung mehrerer Liegenschaften wird nicht korrigiert.

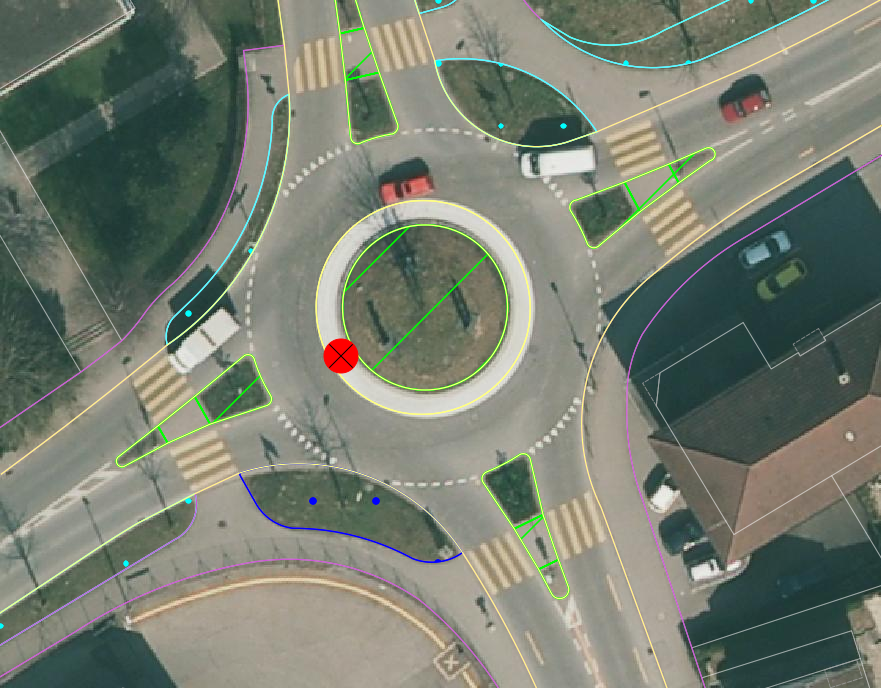

Befestigte Strassenverengungen ohne Niveauunterschied gehören zu BB.Strasse_Weg.	Befahrbarer Teil des Kreisels (Pavé) gehört zu BB.Strasse_Weg.

Lagedifferenz¶

Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto grösser als die Toleranz (siehe Toleranzen) detektiert, so ist das Objekt in der AV zu korrigieren. Liegt die Differenz innerhalb der Toleranz, wird das Objekt nicht angepasst.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Beispiele:

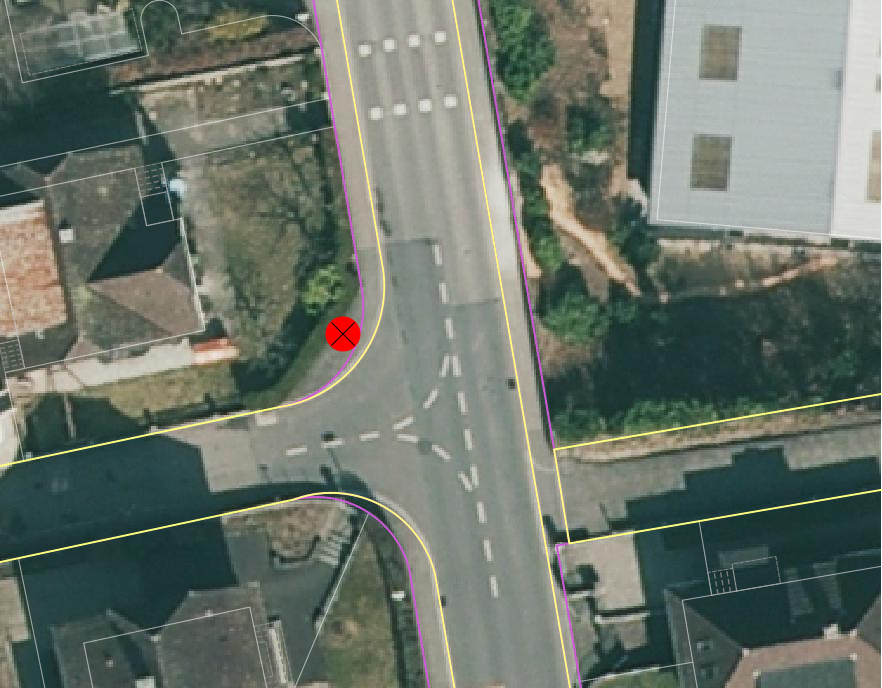

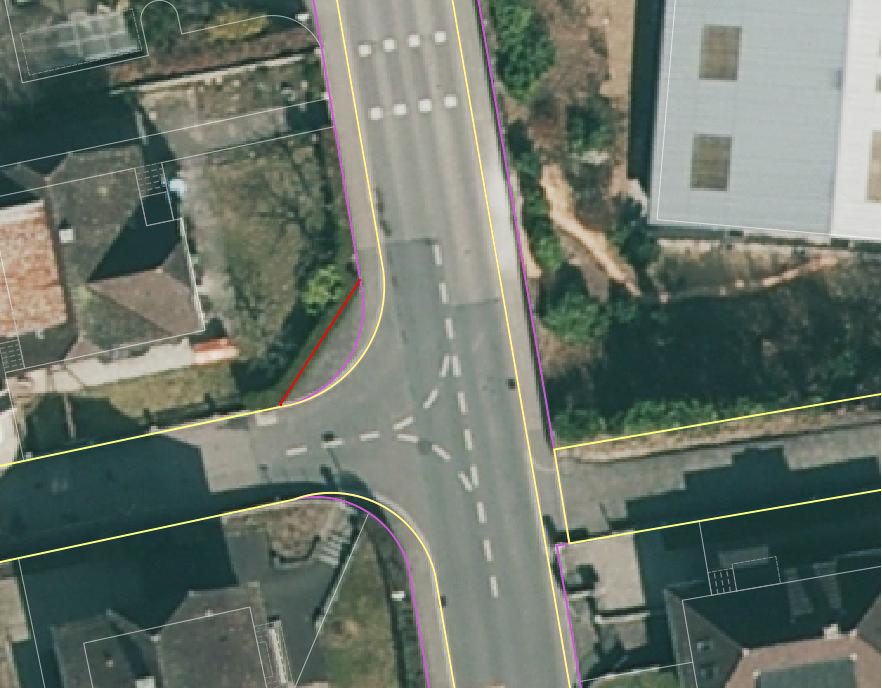

BB.Trottoir ist zu korrigieren, weil die Lagedifferenz grösser als die Toleranz (TS2: 0.5m) ist.

BB.Trottoir ist gemäss den rot dargestellten Linien zu korrigieren.

Objekt fehlt/löschen/umattribuieren¶

Ist auf dem aktuellen Orthofoto ein Trottoir zu erkennen, das nicht in der AV vorhanden ist, ist dieses im Rahmen der PNF/Homogenisierung neu zu erfassen. Falls in der AV ein Trottoir vorhanden ist, das auf dem aktuellen Orthofoto nicht mehr zu erkennen ist, ist dieses Objekt zu löschen oder evtl. einer anderen BB.Art zu zuweisen.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Darstellung nicht nach Richtlinie¶

Bei Strasseneinfahrten geht das BB.Trottoir der BB.Strasse_Weg vor, wenn sich dieses baulich oder niveaumässig von der Strasse abhebt.

Lagedifferenz¶

Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto grösser als die Toleranz (siehe Toleranzen) festgestellt, so ist das Objekt in der AV zu korrigieren. Liegt die Differenz innerhalb der Toleranz wird das Objekt nicht angepasst.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Objekt fehlt/löschen¶

Ist auf dem aktuellen Orthofoto eine Verkehrsinsel zu erkennen, die nicht in der AV vorhanden ist, ist diese im Rahmen der PNF/Homogenisierung neu zu erfassen. Falls in der AV eine Verkehrsinsel vorhanden ist, welche auf dem aktuellen Orthofoto nicht mehr zu erkennen ist, ist dieses Objekt zu löschen. Ebenfalls zu löschen sind temporär angelegte Verkehrsinseln oder befestigte Verkehrsinsel ohne Niveauunterschied, die in der AV erfasst sind.

Benötigte Layer in QGIS:

Strasse/ Lagekontrolle

Objekt umattribuieren¶

Verkehrsinseln sind komplett von BB.Strasse_Weg umgeben. Strassenverengungen, die humusiert sind, werden als BB.uebrige_humusierte attribuiert. Bei humusierten Trennstreifen z.B. bei Autobahnen oder zwischen Strassen und z.B. Radwegen ist die Bodenbedeckung BB.uebrige_humusierte und nicht BB.Verkehrsinsel.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Beispiele:

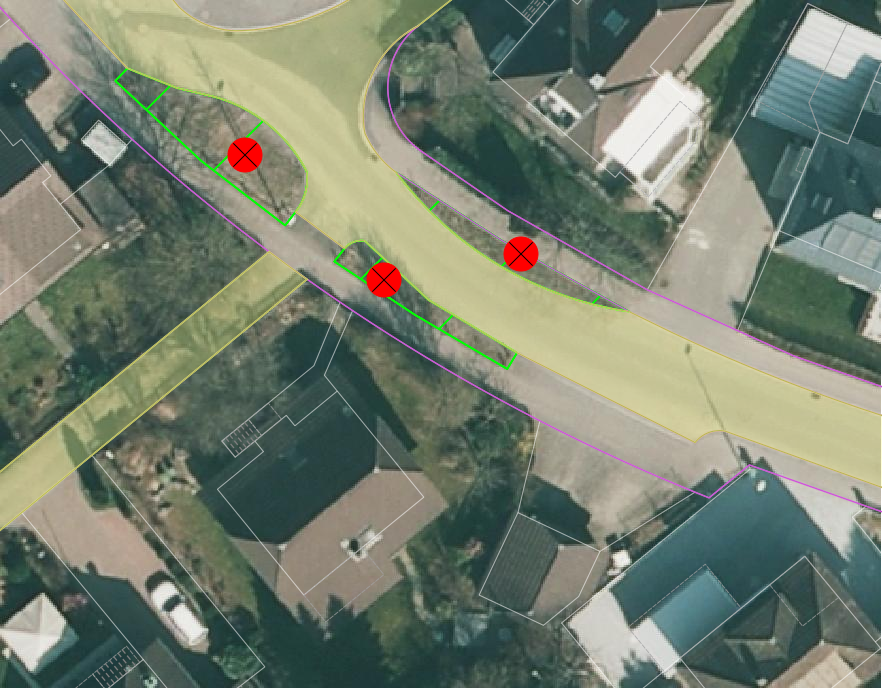

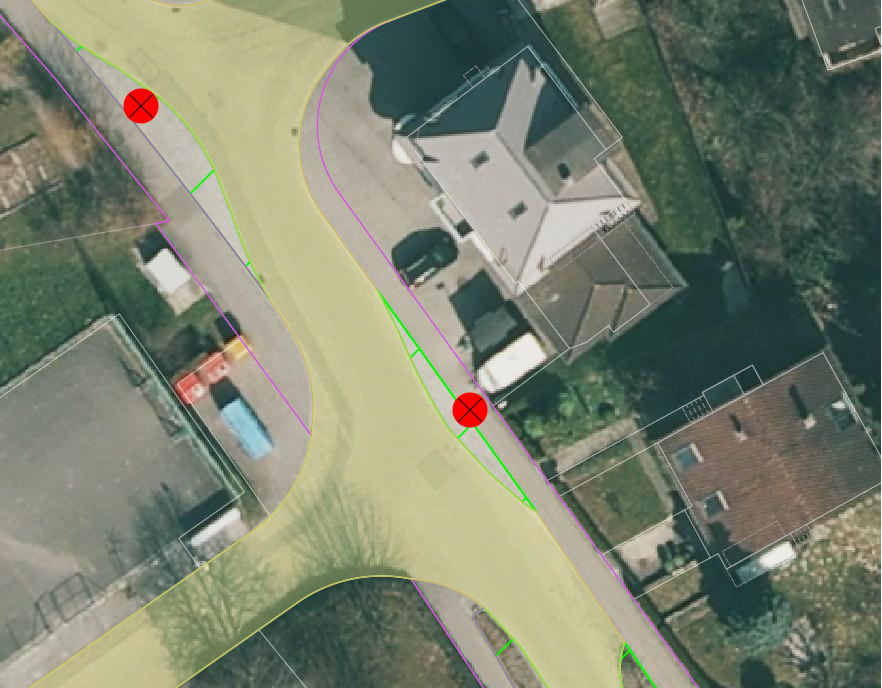

Humusierte Strassenverenegungen sind als BB.uebrige_humusierte zu attribuieren

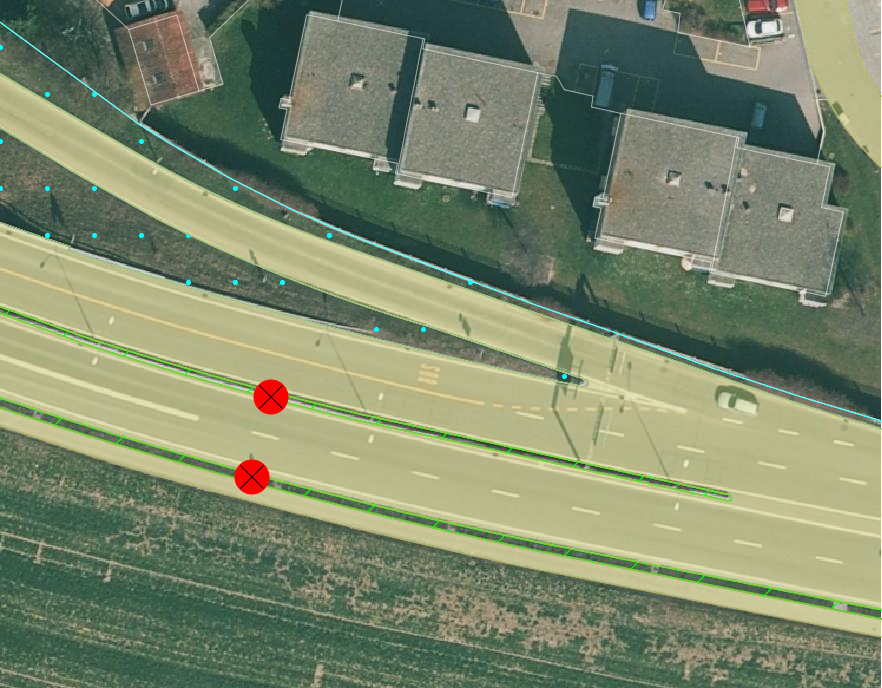

Humusierte Trenstreifen sind als BB.uebrige_humusierte zu attribuieren

Darstellung nicht nach Richtlinie¶

Verkehrsinsel sind bei Fussgängerstreifen nicht zu unterbrechen und müssen dementsprechend korrigiert werden.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Beispiele:

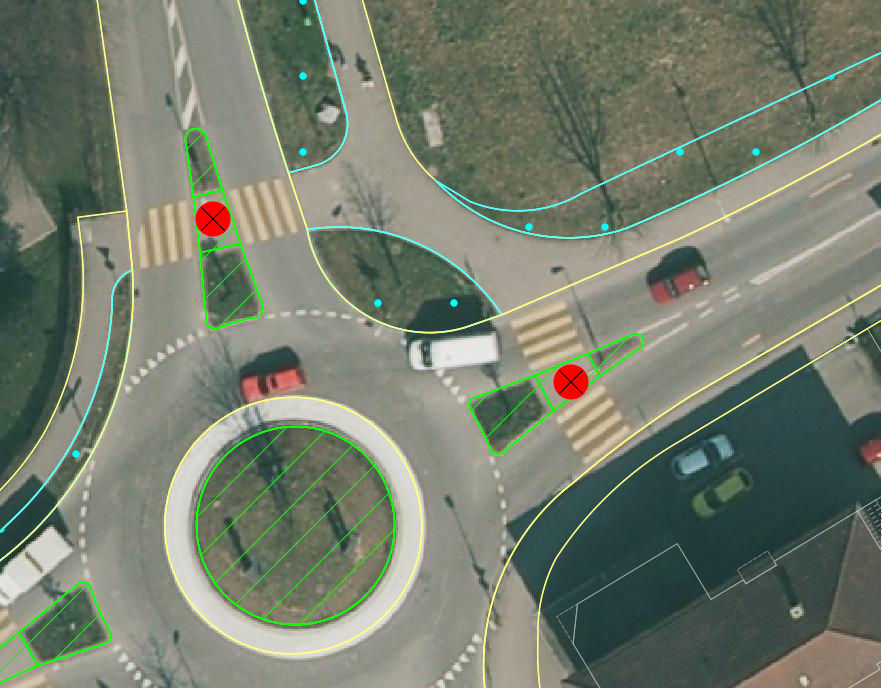

BB.Verkehrsinsel ist bei Fussgängerstreifen nicht zu unterteilen

Lagedifferenz¶

Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.

Objekt fehlt/löschen/umattribuieren¶

Ist auf dem aktuellen Orthofoto eine übriger befestigte Fläche im Strassenbereich zu erkennen, ist diese im Rahmen der PNF/Homogenisierung nicht neu zu erfassen. Falls in der AV eine BB.übrige_befestigte Fläche im Strassenbereich vorhanden ist, welche auf dem aktuellen Orthofoto nicht mehr zu erkennen sind, sind dieses Objekt zu löschen oder evtl. einer anderen BB.Art zu zuweisen. Parkplätze die das Flächenkriterium von 100m2 nicht erfüllen gehören nicht zu BB.übrige_befestigte Fläche, sodern sind zu löschen.

Benötigte Layer im QGIS:

Seltene Objekte / Lagekontrolle

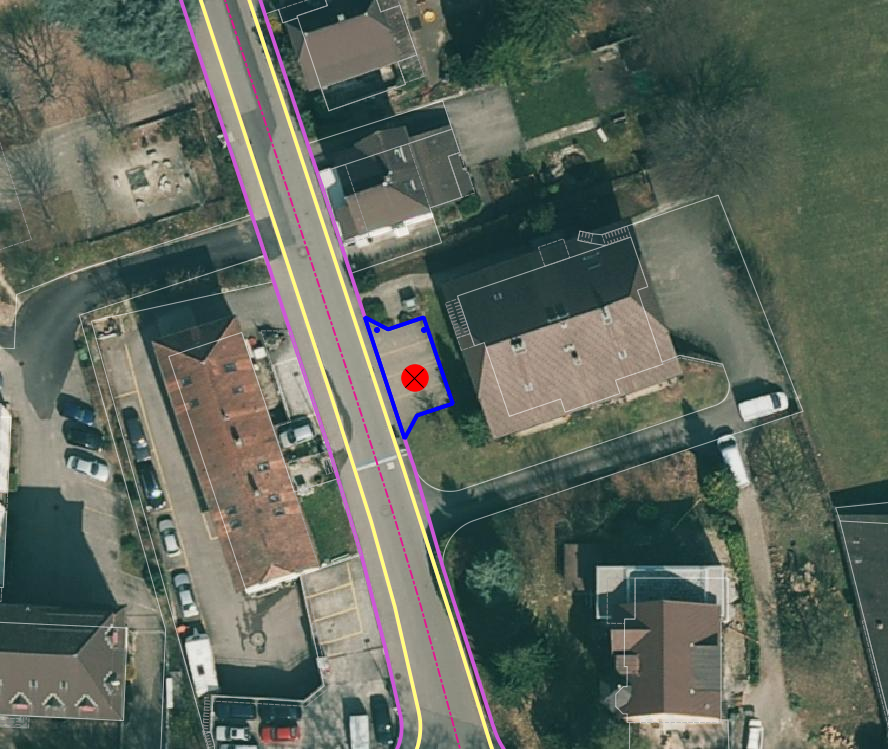

BB.übrige_befestigte ist zu löschen.

Darstellung nicht nach Richtlinie¶

Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.

Lagedifferenz¶

Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto grösser als die Toleranz (siehe Toleranzen) festgestellt, so ist das Objekt in der AV zu korrigieren. Liegt die Differenz innerhalb der Toleranz wird das Objekt nicht angepasst.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Objekt fehlt/löschen/umattribuieren¶

Ist auf dem aktuellen Orthofoto eine übriger humusierte Fläche (z.B. humusierte Trennstreifen zwischen Strassen und Radwegen) im Strassenbereich zu erkennen, ist diese im Rahmen der PNF/Homogenisierung neu zu erfassen. Falls in der AV eine BB.übrige_humusierte Fläche im Strassenbereich vorhanden ist, welche auf dem aktuellen Orthofoto nicht mehr zu erkennen sind, sind dieses Objekt zu löschen oder evtl. einer anderen BB.Art zu zuweisen. (siehe Verkehrsinsel Objekt umattribuieren)

Benötigte Layer im QGIS:

Seltene Objekte / Lagekontrolle

Darstellung nicht nach Richtlinie¶

Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.

Lagedifferenz¶

Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.

Objekt fehlt¶

Ist auf dem aktuellen Orthofoto eine Lärmschutzwand zu erkennen, die nicht in der AV erfasst ist, muss überprüft werden, ob sie die Aufnahmekriterien gemäss Handbuch der amtlichen Vermessung Kanton Solothurn erfüllt. Falls dies der Fall ist, ist die Lärmschutzwand terrestrisch zu erfassen.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Objekt löschen/umattribuieren¶

Falls in der AV eine Lärmschutzwand vorhanden ist, welche auf dem aktuellen Orthofoto nicht mehr zu erkennen ist, ist dieses Objekt zu löschen. Ist die Lärmschutzwand in der AV als EO.Mauer erfasst, ist das Objekt auf “EO.Lärmschutzwand” umzuattribuieren.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Lagekontrolle¶

Wird lediglich durch eine Plausibilitätsprüfung (z.B. Treffen die Geometrien BB.Strasse_Weg und EO.Tunnel_Unterfuehrung_Galerie aufeinander) kontrolliert. Die Lage wird nicht mittels einer Feldkontrolle kontrolliert. Korrekturen in der Lage werden im Rahmen der PNF/Homogenisierung selten bis nie durchgeführt.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Objekt fehlt/umattribuieren/löschen¶

Falls BB.Strasse_Weg durch einen Tunnel, Galerie oder Unterführung unterbrochen wird, darf das EO.Tunnel_Unterführung_Galerie nicht fehlen. Objekte die in der AV als EO.Tunnel_Unterfuehrung_Galerie erfasst sind, aber gemäss Handbuch nicht zu EO.Tunnel_Unterfuehrung_Galerie gehören, sind umzuattribuieren oder zu löschen.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Darstellung nicht nach Richtlinie¶

Falls in der AV nicht jede Röhre des Tunnels einzeln dargestellt ist, wird dies im Rahmen der PNF/Homogenisierung nicht korrigiert.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Lagekontrolle¶

Wird lediglich durch eine Plausibilitätsprüfung kontrolliert. Die Lage wird nicht mittels einer Feldkontrolle kontrolliert. Korrekturen in der Lage werden im Rahmen der PNF/Homogenisierung selten bis nie durchgeführt.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Objekt fehlt/umattribuieren/löschen¶

Fehlende Objekte sind zu erfassen gemäss Handbuch der amtlichen Vermessung Kanton Solothurn. Objekte, die in der AV als EO.Bruecke_Passerelle erfasst sind, aber gemäss Handbuch nicht zu EO.Bruecke_Passerelle gehören, sind umzuattribuieren oder zu löschen.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Darstellung nicht nach Richtlinie¶

Bei Brücken gilt die Vogelperspektive. Eine Korrektur der Ausdehnung auf die Widerlager oder die lichte Weite wird nicht vorgenommen.

Strasse / Lagekontrolle

Lagekontrolle¶

Wird lediglich durch eine Plausibilitätsprüfung (z.B. liegen die Pfeiler innerhalb der EO.Brücke_Passerelle) kontrolliert. Die Lage wird nicht mittels einer Feldkontrolle kontrolliert. Korrekturen in der Lage werden im Rahmen der PNF/Homogenisierung selten bis nie durchgeführt.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Objekt fehlt/umattribuieren/löschen/Darstellung nicht nach Richtlinie¶

Im Rahmen der PNF/Homogenisierung werden keine neuen EO.Pfeiler erfasst. Pfeiler mit einer Seitenlänge < 50cm sind aus der AV zu löschen. Pfeiler, die nicht der richtigen Art zugewiesen sind, sind umzuattribuieren.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle
Strasse / Checklayer / Pfeiler < 0.25 m2

Lagekontrolle¶

Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto oder dem aktuellen digitalen Terrainmodell (DTM) grösser als die Toleranz (siehe Toleranzen) konstant überschritten, so ist das Objekt in der AV zu korrigieren, sofern es sich um einen offiziellen Wanderweg handelt. Nicht offizielle Wanderwegen sind in diesem Fall zu löschen. Das AGI übernimmt im Zweifelsfall den Stichentscheid.

Liegt die Differenz innerhalb der Toleranz wird das Objekt nicht angepasst. Ist der Verlauf auf dem aktuellen Orthofoto oder dem aktuellen digitalen Terrainmodell (DTM) nicht klar ersichtlich oder der Verlauf ändert sich jährlich (z.B. Graswege), ist keine Korrektur vorzunehmen.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Beispiele:

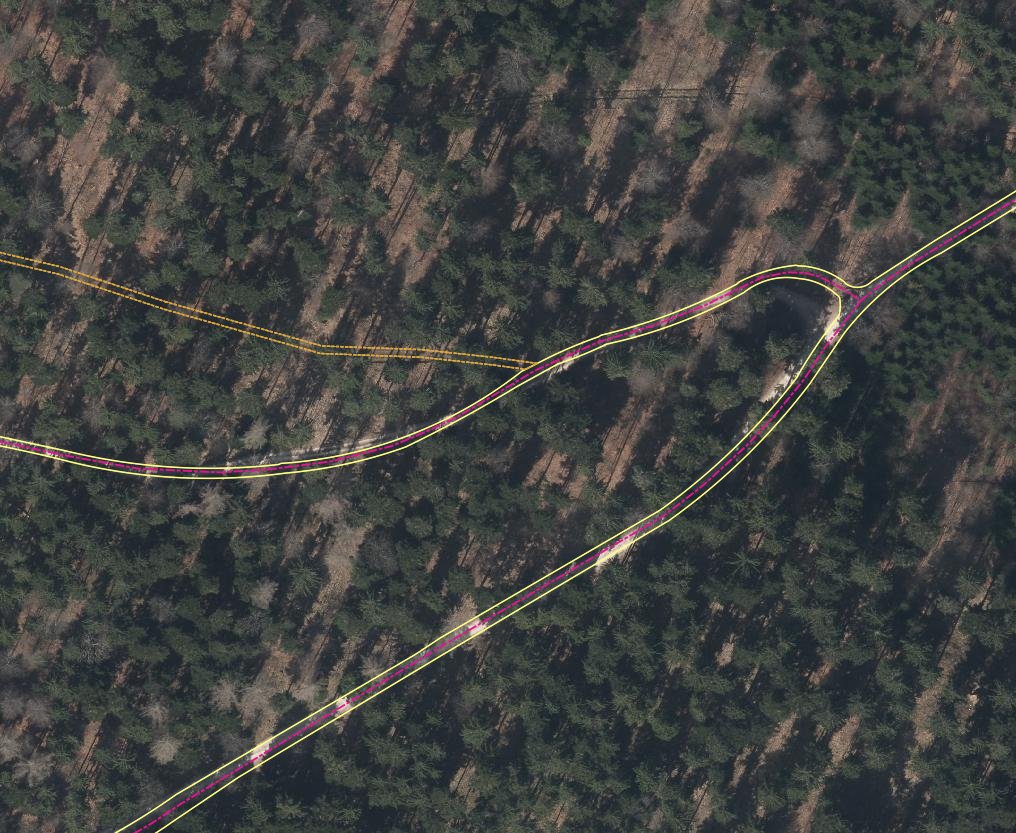

EO.schmaler_Weg ist nicht zu korrigieren, weil auf dem Orthofoto der Verlauf nicht klar ersichtlich ist.

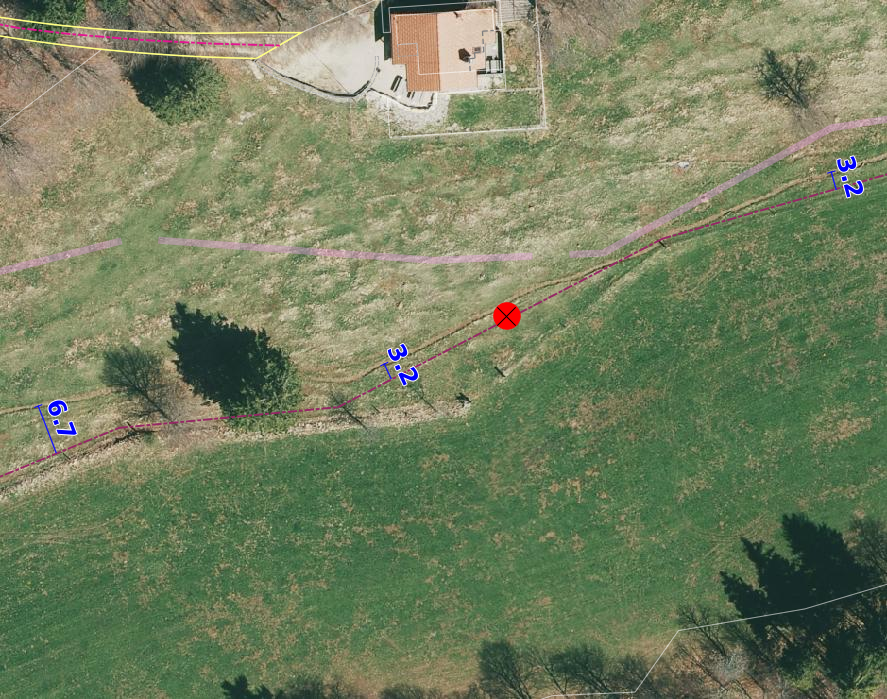

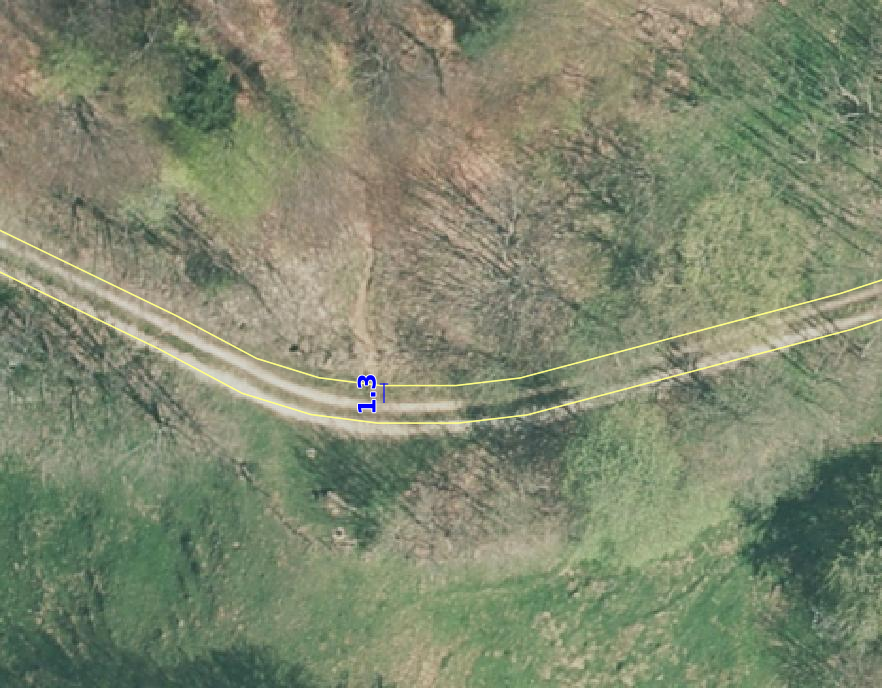

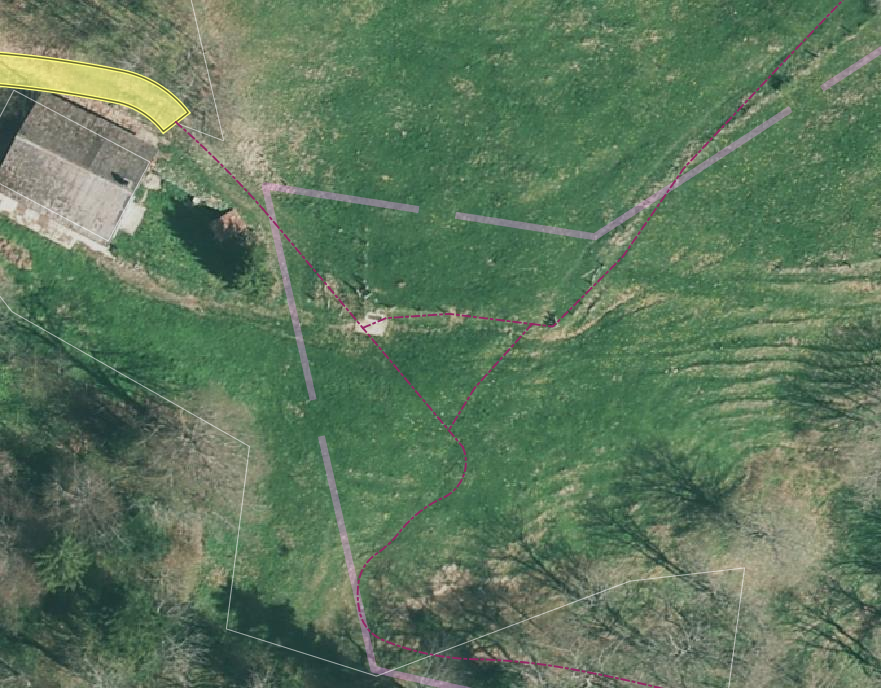

EO.schmaler_Weg ist zu korrigieren, weil die Lagedifferenz konstant (über längere Distanz) grösser als die Toleranz (TS4: 3 m) ist und weil der Verlauf auf dem Orthofoto klar zu erkennen ist.

Objekt fehlt/löschen¶

Ist ein Wanderweg im Layer Wanderwege vorhanden, der nicht in der AV erfasst ist, ist dieser im Rahmen der PNF/Homogenisierung neu ab dem Orthofoto zu digitalisieren. Es werden nur offizielle Wanderwege neu erfasst. Wanderwege dürfen nicht unterbrochen sein. Das heisst, Wanderwege sind auch darzustellen, wenn sie im Feld nicht ersichtlich sind (z.B. bei Graswegen). Falls Wanderwege in der AV vorhanden sind, die nicht mehr existieren, werden diese gelöscht.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Objekt umattribieren¶

Sind in der TS2 Objekte als EO.schmaler_Weg erfasst, sind diese neu als BB.Strasse_Weg zu erfassen. Fusswege im TS2, sind immer der Bodenbedeckung (BB.Strasse_Weg) zuzuweisen.

Benötigte Layer in QGIS:

Strasse / Checklayer / EO.schmaler_Weg in TS 2

Darstellung nicht nach Richtlinie¶

Der Elemententyp bei EO.schmaler_Weg ist Linienelement.

Strasse / Lagekontrolle

Lagekontrolle¶

Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto grösser als die Toleranz (siehe Toleranzen) festgestellt, so ist das Objekt in der AV zu korrigieren. Liegt die Differenz innerhalb der Toleranz, wird das Objekt nicht angepasst. Ist der Verlauf auf dem Orthofoto nicht klar ersichtlich, ist keine Korrektur vorzunehmen.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Objekt fehlt/löschen¶

Neue Fahrspuren werden im Rahmen der PNF/Homogenisierung nicht erhoben. EO.Fahrspuren, die nicht mehr existieren, sind zu löschen. Für die Kontrolle, ob eine Fahrspur noch existiert, kann eine Feldkontolle sinnvoll sein.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Beispiele:

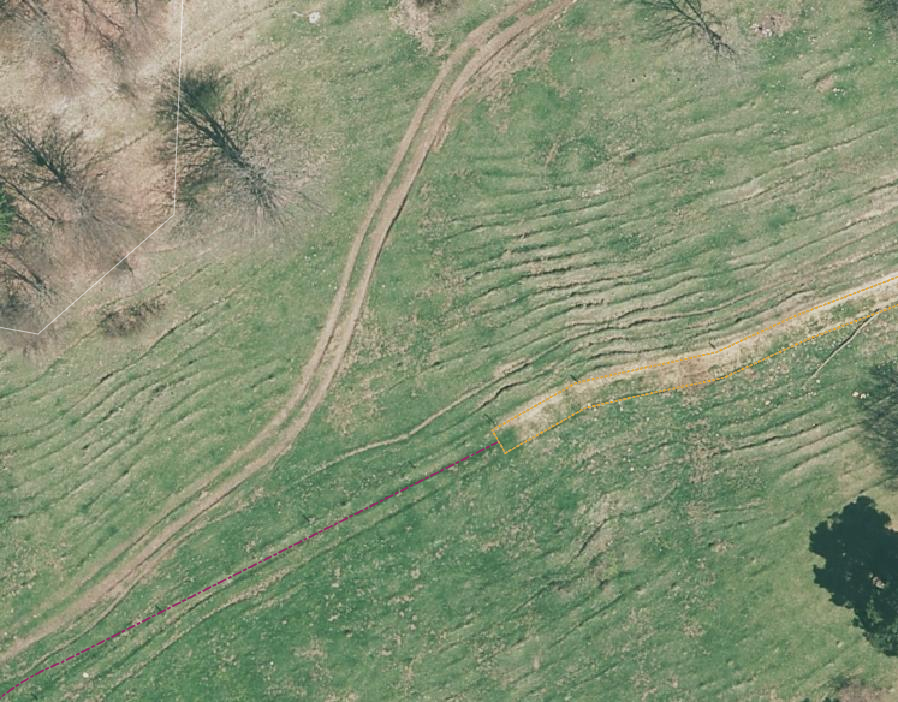

EO.Fahrspur wird nicht erfasst.

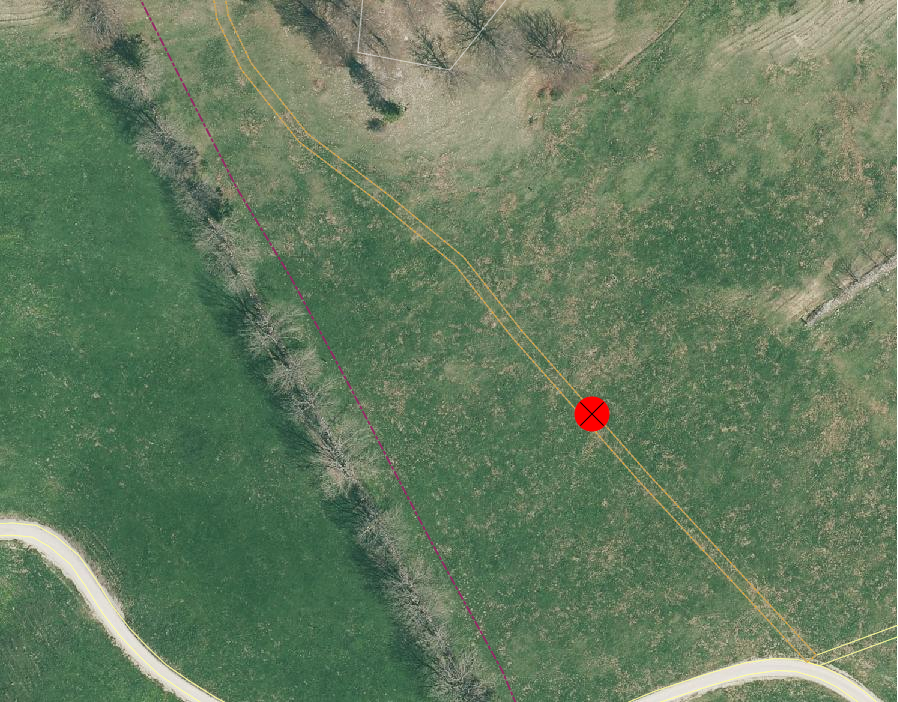

EO.Fahrspur ist zu löschen.

Objekt umattribuieren¶

Befestigte EO.Fahrspuren sind in BB.Strasse_Weg und EO.Fahrspuren, die als Fusswege genutzt werden, sind in EO.schmaler_Weg umzuattribuieren.

Benötigte Layer in QGIS:

Strasse / Lagekontrolle

Beispiele:

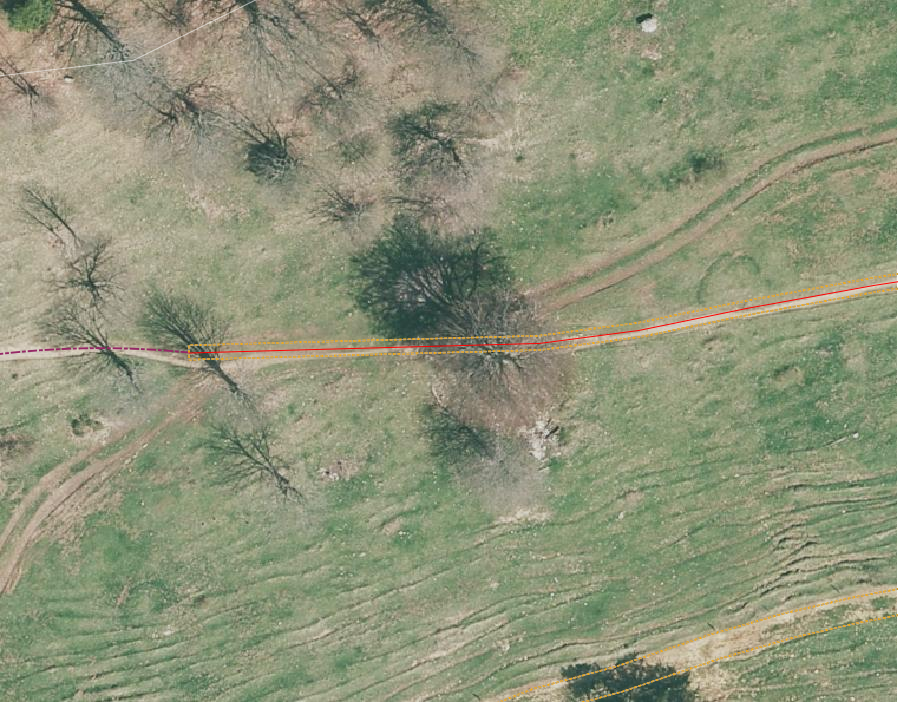

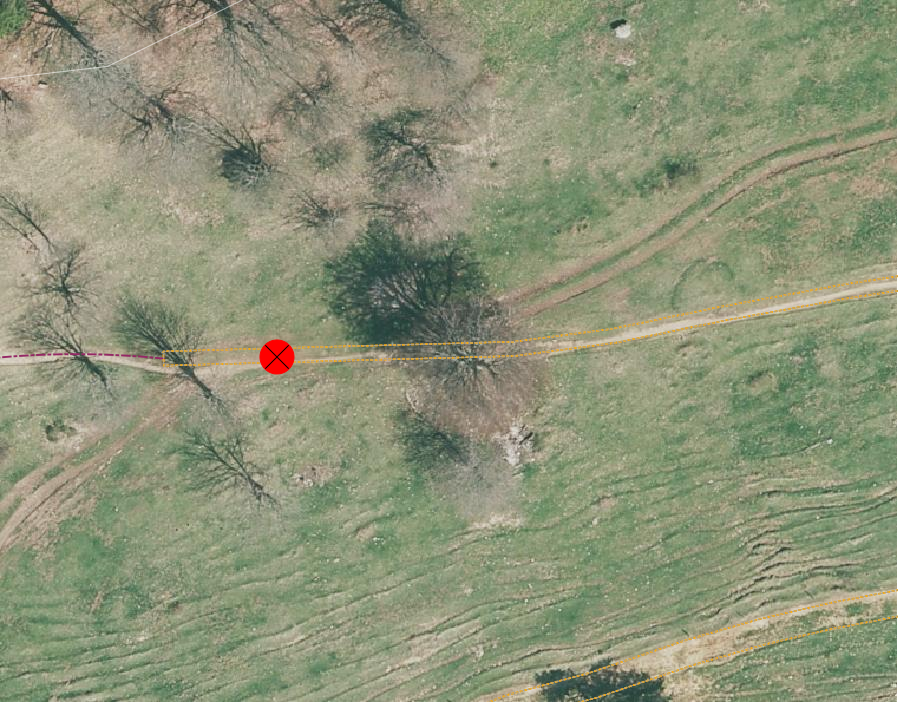

EO.Fahrspur ist in EO.schmaler_Weg umzuattribuieren

EO.schmaler_Weg ist aus der Geometrie EO.Fahrspur zu konstruieren oder ab dem Orthofoto zu digitalisieren

Darstellung nicht nach Richtlinie¶

Der Elemententyp bei EO.Fahrspur ist Flächenelement.

Strasse / Lagekontrolle
