Gewässer¶

Lagedifferenz¶

Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto grösser als die Toleranz (siehe Toleranzen) detektiert, so ist das Objekt in der AV zu korrigieren. Liegt die Differenz innerhalb der Toleranz, wird das Objekt nicht angepasst. Ist die Lagekontrolle mit dem Orthofoto auf Grund von Interpretationsschwierigkeiten (z.B. durch Schatten oder Sichthindernisse wie Bäume) nicht möglich, kann das aktuelle digitale Terrainmodell (DTM) hinzugeschaltet werden.

Benötigte Layer im QGIS:

Gewaesser/ Lagekontrolle

Beispiele:

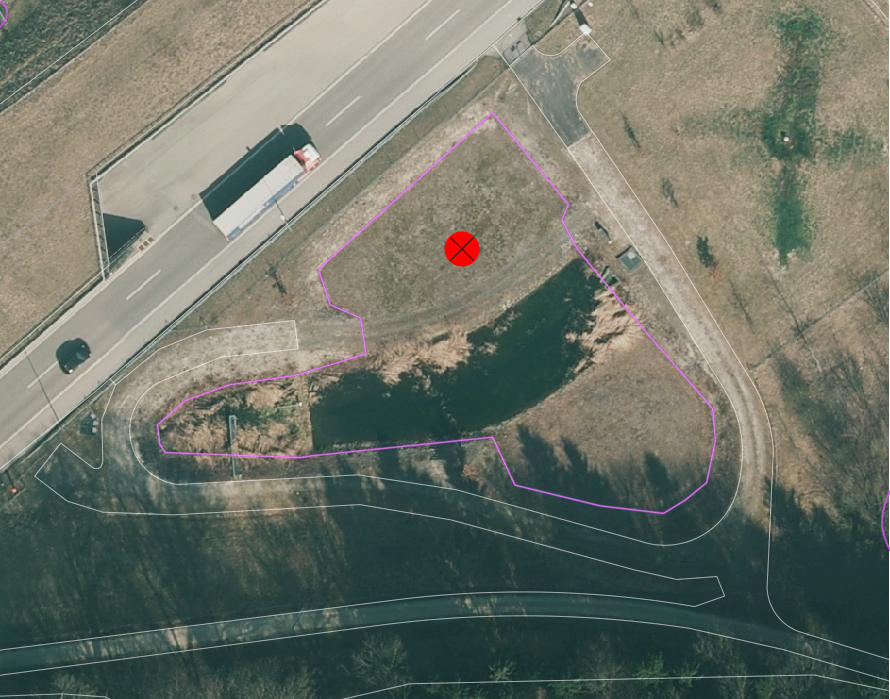

BB.stehendes_Gewaesser ist zu korrigieren, weil die Lagedifferenz grösser als die Toleranz (TS3: 3.0 m) ist.

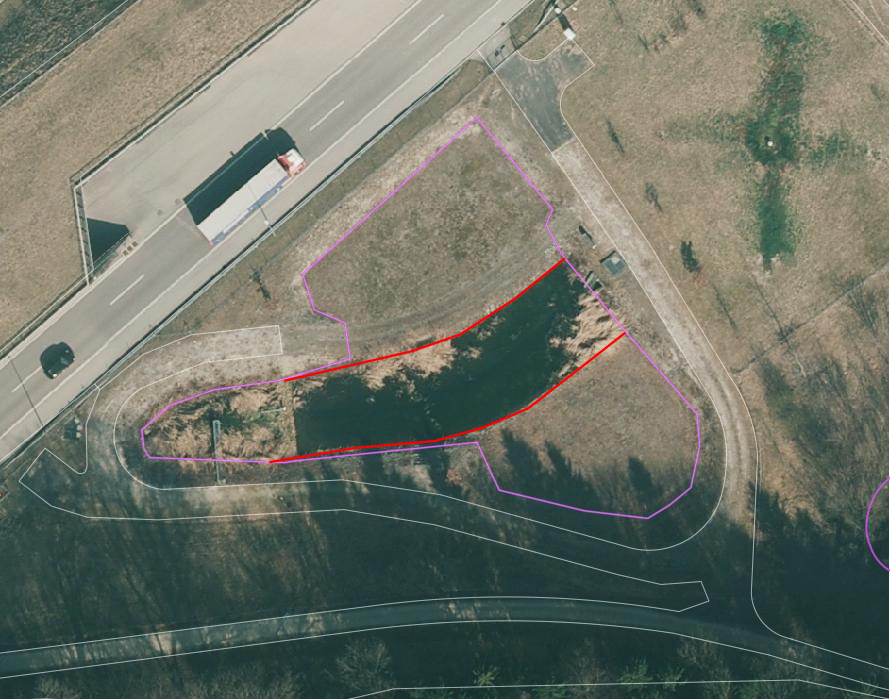

BB.stehendes_Gewaesser ist zu korrigieren gemäss den rot dargestellten Linien.

Objekt fehlt/löschen¶

Ist auf dem aktuellen Orthofoto ein stehendes Gewässer zu erkennen, welches öffentlich ist oder das Flächenkriterium erfüllt und nicht in der AV ist, ist dieses im Rahmen der PNF/Homogenisierung neu in der AV zu erfassen. Ist in der AV ein stehendes Gewässer vorhanden, das auf dem aktuellen Orthofoto nicht mehr zu erkennen ist oder das Flächenkriterium nicht erfüllt, ist dieses Objekt zu löschen.

Benötigte Layer im QGIS:

Gewässer / Lagekontrolle
Gewässer / Checklayer / BB.stehendes_Gewaesser < 100 m2

Beispiele:

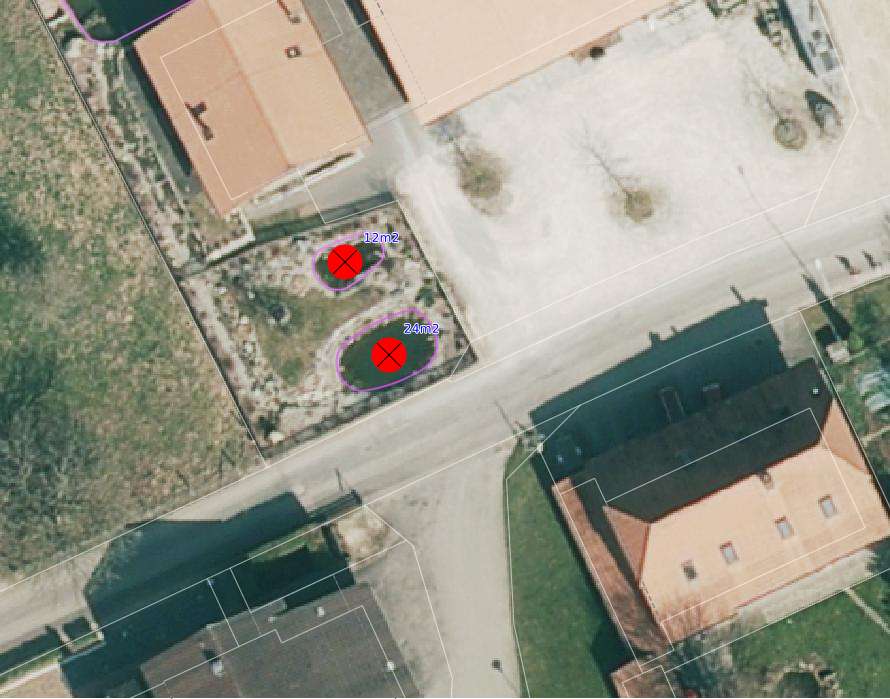

Beide BB.stehendes Gewässer erfüllt das Flächenkriterium nicht. Die Objekte BB.stehendes Gewässer sind zu löschen.

Objekt umattribuieren¶

Sind in der AV stehende Gewässer erfasst, die einen befestigten Abschluss haben, sind diese nach BB.Wasserbecken umzuattribuieren. Schwimmteiche gehören zu BB.stehendes_Gewaesser. Genauere Erläuterung über die Erfassung der Schwimmteiche sind im Handbuch der amtlichen Vermessung Kanton Solothurn zu finden.

Benötigte Layer im QGIS:

Gewässer / Lagekontrolle

Darstellung nicht nach Richtlinie¶

Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.

Lagedifferenz¶

Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto grösser als die Toleranz (siehe Toleranzen) detektiert, so ist das Objekt in der AV zu korrigieren. Liegt die Differenz innerhalb der Toleranz, wird das Objekt nicht angepasst. Ist die Lagekontrolle mit dem Orthofoto auf Grund von Interpretationsschwierigkeiten (z.B. durch Schatten oder Sichthindernisse wie Bäume) nicht möglich, kann das aktuelle digitale Terrainmodell (DTM) hinzugeschaltet werden.

Benötigte Layer im QGIS:

Gewaesser/ Lagekontrolle

Beispiele:

BB.fliessendes_Gewaesser ist zu korrigieren, weil die Lagedifferenz grösser als die Toleranz (TS3: 3.0 m) ist.

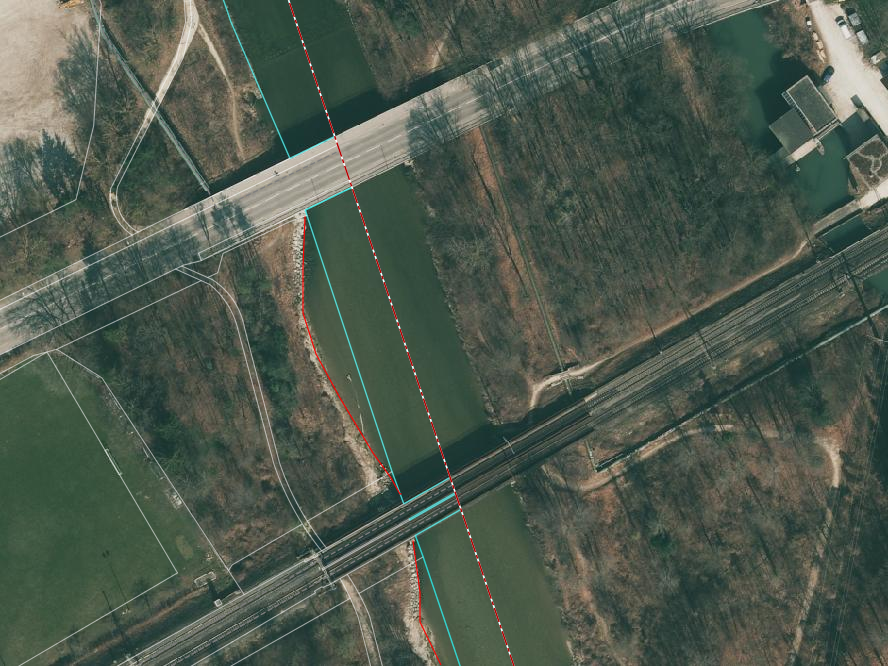

BB.fliessendes_Gewaesser ist zu korrigieren gemäss den rot dargestellten Linien.

Objekt fehlt/löschen¶

Ist auf dem aktuellen Orthofoto ein fliessendes Gewässer zu erkennen, das nicht in der AV vorhaden ist, ist diese im Rahmen der PNF/Homogenisierung neu in der AV zu erfassen. Ist in der AV ein fliessendes Gewässer vorhanden, das auf dem aktuellen Orthofoto nicht mehr zu erkennen ist, ist dieses Objekt zu löschen.

Benötigte Layer im QGIS:

Gewässer / Lagekontrolle
Gewässer / Lagekontrolle/ GEWISSO

Objekt umattribuieren¶

Sind in der AV fliessende Gewässer erfasst, deren Breite kleiner als 50 cm sind, sind diese nach EO.Rinnsal umzuattribuieren.

Benötigte Layer im QGIS:

Gewässer / Lagekontrolle

Darstellung nicht nach Richtlinie¶

Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.

Lagedifferenz¶

Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto grösser als die Toleranz (siehe Toleranzen) detektiert, so ist das Objekt in der AV zu korrigieren. Liegt die Differenz innerhalb der Toleranz, wird das Objekt nicht angepasst. Ist die Lagekontrolle mit dem Orthofoto auf Grund von Interpretationsschwierigkeiten (z.B. durch Schatten oder Sichthindernisse wie Bäume) nicht möglich, kann das aktuelle digitale Terrainmodell (DTM) hinzugeschaltet werden.

Benötigte Layer im QGIS:

Gewässer / Lagekontrolle

Objekt fehlt/löschen/umattribuieren¶

Ist auf dem aktuellen Orthofoto ein Schilfgürtel vorhanden, welcher das Flächenkriterium erfüllt und nicht in der AV ist, ist dieser im Rahmen der PNF/Homogenisierung neu in der AV zu erfassen. Ist in der AV eine Schilfgürtel vorhanden, der auf dem aktuellen Orthofoto nicht mehr zu erkennen ist, ist dieses Objekt zu löschen.

Benötigte Layer im QGIS:

Gewässer / Lagekontrolle

Darstellung nicht nach Richtlinie¶

Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.

Lagedifferenz / Objekt löschen¶

Sind zuverlässige Vergleichsdaten von eingedolten Gewässer (z.B. aus Leitungskataster) vorhanden, sind die Daten der AV nach diesen zu korrigieren. Sind Objekte in der AV vorhanden, bei denen nachweislich die Geometrie unsicher ist, sind diese aus der AV zu löschen.

Benötigte Layer im QGIS:

Gewässer / Lagekontrolle

Objekt fehlt/umattribuieren¶

Es ist zu kontrollieren, ob bei jeder Brücke und bei jedem Durchlass unter Strassen/Bahnlinien ein EO.eingedoltes_oeffentliches_Gewaesser erfasst ist. Fehlende Objekte sind zu erfassen. Falls ein eingedoltes öffentliches Gewässer falsch attribuiert ist, ist dies entsprechend zu korrigieren.

Benötigte Layer im QGIS:

Gewässer / Lagekontrolle

Darstellung nicht nach Richtlinie¶

Gewässerfläche, die durch eine andere Bodenbedeckungsart überlagert werden z.B. durch Gebäude oder Parkplätze werden als EO.eingedoltes_oeffentliches_Gewaesser erfasst.

Benötigte Layer im QGIS:

Gewässer / Checklayer / EO.eingedoltes_Gewaesser auf BB.Gewaesser

Lagedifferenz¶

Wird lediglich durch eine Plausibilitätsprüfung kontrolliert. Die Lage wird jeweils nicht mittels einer Feldkontrolle kontrolliert. Eine Korrektur der Ausdehnung auf die Widerlager oder die lichte Weite wird nicht vorgenommen.

Benötigte Layer im QGIS:

Gewässer / Lagekontrolle

Objekt fehlt/umattribuieren¶

Fehlende Objekte sind gemäss Handbuch der amtlichen Vermessung Kanton Solothurn zu erfassen. Falls die Brücke/Passerelle falsch attribuiert ist, ist dies entsprechend zu korrigieren. Bei Brücken gilt das Prinzip der Vogelperspektive d.h. die über der Brücke resp. Passerelle verlaufende Bodenbedeckung wird durchgezogen.

Benötigte Layer im QGIS:

Gewässer / Lagekontrolle

Darstellung nicht nach Richtlinie¶

Der Elemententyp bei EO.Brücke, Passerelle ist Flächenelement.

Lagedifferenz¶

Im Rahmen der PNF/Homogenisierung werden keine Lagedifferenzen korrigiert.

Objekt fehlt/löschen/umattribuieren¶

Ist auf dem aktuellen Orthofoto ein Objekt zu erkennen, das nicht in der AV ist, ist dieses im Rahmen der PNF/Homogenisierung nicht neu zu erfassen. Falls in der AV ein Objekt vorhanden ist, welches auf dem aktuellen Orthofoto nicht mehr zu erkennen ist, ist dieses Objekt zu löschen oder evtl. einer anderen EO.Art zu zuweisen.

Benötigte Layer im QGIS:

Seltene Objekte / Lagekontrolle

Darstellung nicht nach Richtlinie¶

Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.

Lagedifferenz¶

Im Rahmen der PNF/Homogenisierung werden keine Lagedifferenzen korrigiert.

Objekt fehlt/löschen¶

Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto oder dem aktuellen digitalen Terrainmodell grösser als die Toleranz (siehe Toleranzen) konstant überschritten, so ist das Objekt in der AV zu löschen. Das AGI übernimmt im Zweifelsfall den Stichentscheid.

Benötigte Layer im QGIS:

Gewaesser / Lagekontrolle

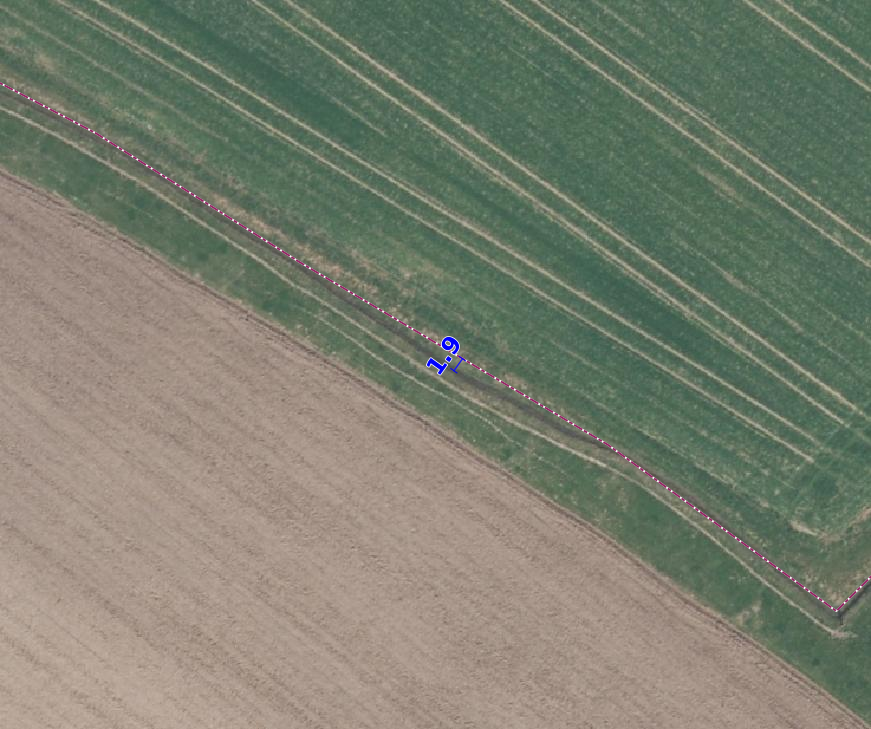

EO.Rinnsal ist nicht zu löschen, weil die Lagedifferenz kleiner als die Toleranz (TS3: 3.0 m) ist.

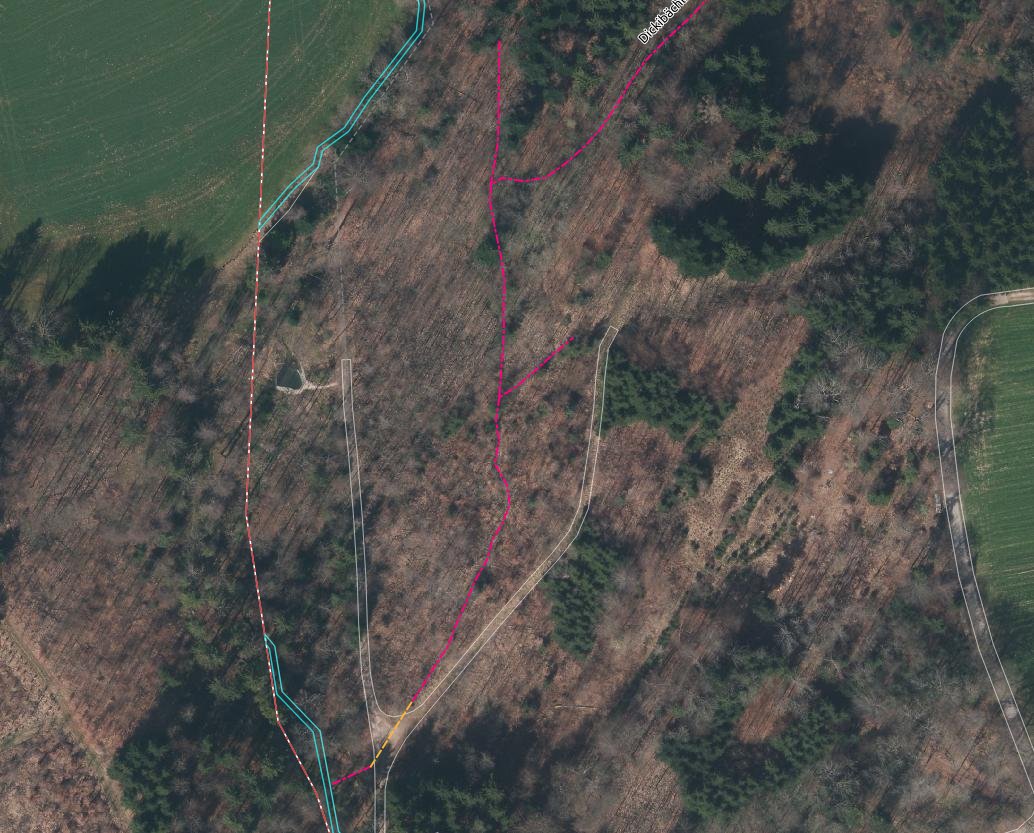

EO.Rinnsal ist überhaupt nicht resp. nur sehr schlecht sichtbar.

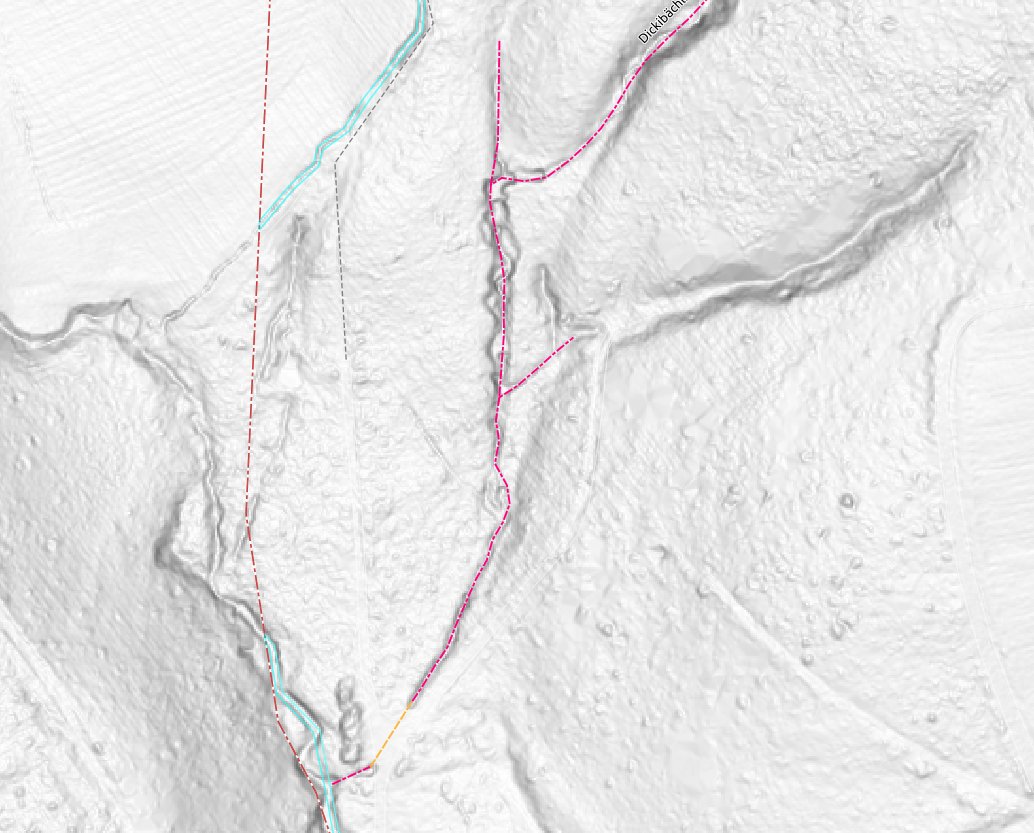

EO.Rinnsal ist im DTM gut sichtbar (und muss nicht gelöscht werden).

Neue Rinnsale werden im Rahmen der PNF/Homogenisierung nicht erhoben.

Objekt umattribuieren¶

Sind in der AV Rinnsale erfasst deren Breite grösser als 50 cm sind, sind diese nach BB.fliessendes Gewässer umzuattribuieren.

Benötigte Layer im QGIS:

Gewässer / Lagekontrolle

Darstellung nicht nach Richtlinie¶

Der Elemententyp bei EO.Rinnsal ist Linienelement.

Objekt löschen¶

Erfasste EO.Quellen in der AV sind zu löschen.

Benötigte Layer im QGIS:

Gewässer / Checklayer / EO.Quelle
