Bestockte Fläche

In dieser Gruppe werden alle bestockten Flächen aus der amtlichen Vermessung auf deren Vollständigkeit und Richtigkeit in der Lage so wie in der Darstellung überprüft.

Bemerkung

Unter Berücksichtigung von Sonderregelungen (z.B. Gebäude und Strassen) sind überflüssige Unterteilungslinien zu löschen.

Folgende Objekte werden geprüft:

Topic Art
Bodenbedeckung geschlossener Wald
Bodenbedeckung Parkanlage bestockt
Bodenbedeckung Hecke
Bodenbedeckung übrige bestockte
Einzelobjekt schmale best. Fläche

Bemerkung

Das Orthofoto mit der Darstellung des Infrarot-Kanals und das digitale Oberflächenmodell (DOM) können für eine bessere Interpretation der bestockten Flächen hinzugefügt werden.

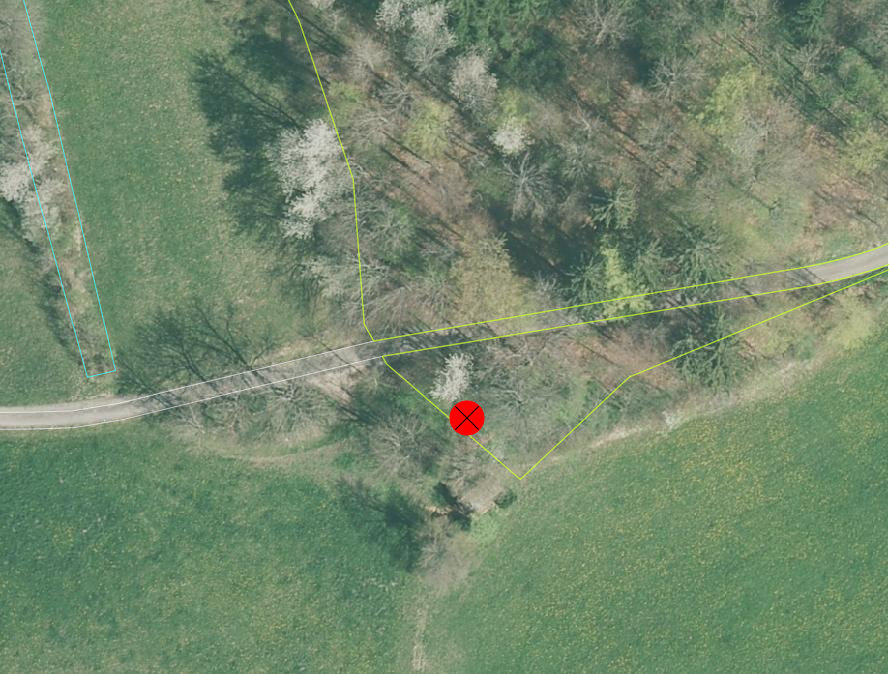

_images/bestockte_Flaeche_geschlossener_Wald_Lagedifferenz_RGB.png

Orthofoto mit den Kanälen Rot, Grün und Blau.

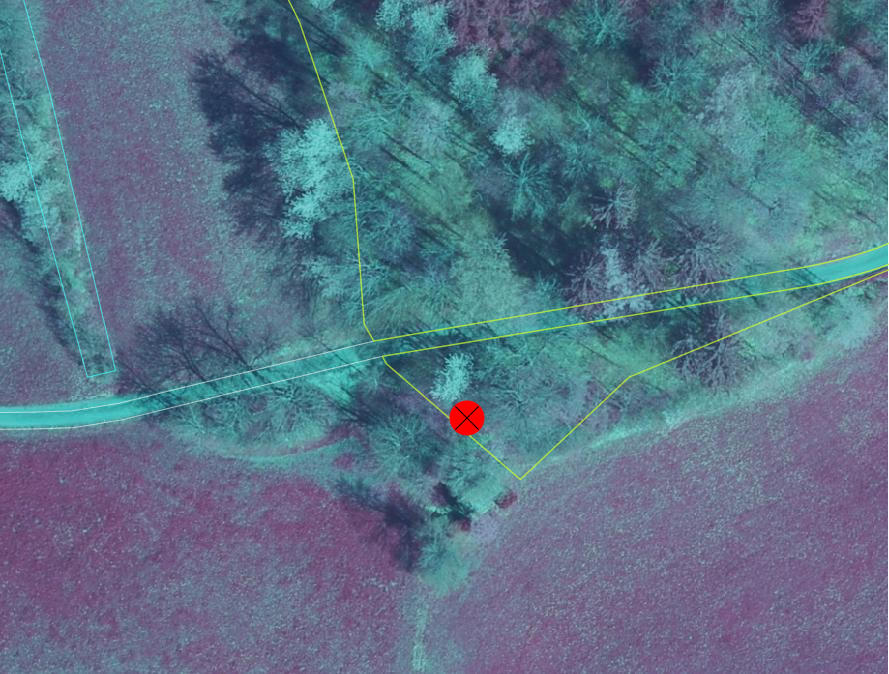

_images/bestockte_Flaeche_geschlossener_Wald_Lagedifferenz_IR.png

Orthofoto mit den Kanälen Infrarot, Rot und Grün.

BB.geschlossener_Wald

Lagedifferenz

Wird eine Lagedifferenz zwischen der AV und dem aktuellen Othofoto grösser als die Toleranz (siehe Toleranzen) und der Feststellungsgenauigkeit detektiert, so ist das Objekt in der AV zu korrigieren. Liegt die Differenz innerhalb der Toleranz, wird das Objekt nicht angepasst.

Ist die Lagekontrolle mit dem Orthofoto auf Grund von Interpretationsschwierigkeiten (z.B. durch Schaffenwurf oder Sichthindernisse) nicht möglich, kann das aktuelle digitale Oberflächenmodell hinzugeschaltet werden. Ist selbst mithilfe des digitalen Oberflächenmodells nicht klar ersichtlich, wo der Waldrand verläuft, wird in der AV keine Korrektur vorgenommen.

Wichtig

  • Nicht unnötig zusätzlichen Wald generieren! Wald eher knapp als zu grosszügig definieren.
  • Nur offensichtliche Unstimmigkeiten korrigieren. Falls die Waldgrenze auf dem Orthofoto nicht klar ersichtlich ist, wird keine Korrektur in der AV vorgenommen.
  • Falls Bäume 10 m auseinander stehen ist diese Bestockung kein BB.geschlossener Wald.

Bemerkung

Durch die Kreisförster wird im Zyklus von 10 Jahren der Wald anhand des Waldgesetzes auf dem Waldplan erhoben. Als Grundlage für diese Waldpläne dient die AV. Die Anpassungen auf dem Waldplan durch die Kreisförster sind jeweils bei der PNF zu berücksichtigen. Stand der Waldpläne siehe Planung der Waldpläne

Benötigende Layer im QGIS:

Bestockte Fläche / Lagekontrolle
Waldplan

Beispiele:

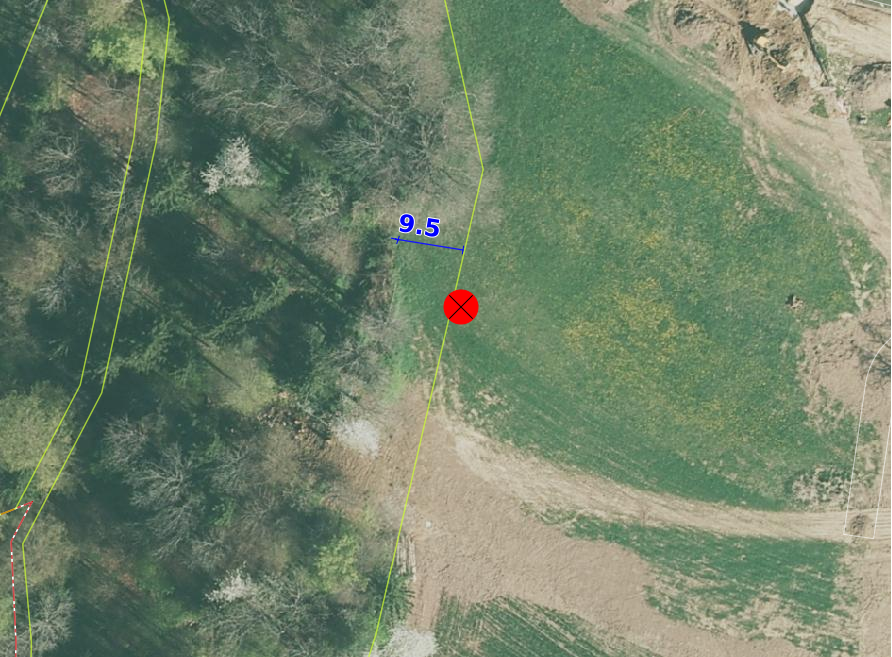

_images/bestockte_Flaeche_geschlossener_Wald_Lagedifferenz.png

BB.geschlossener_Wald ist zu korrigieren, weil die Lagedifferenz grösser als die Toleranz (TS3: 6.0 m) und Feststellungsgenauigkeit ist.

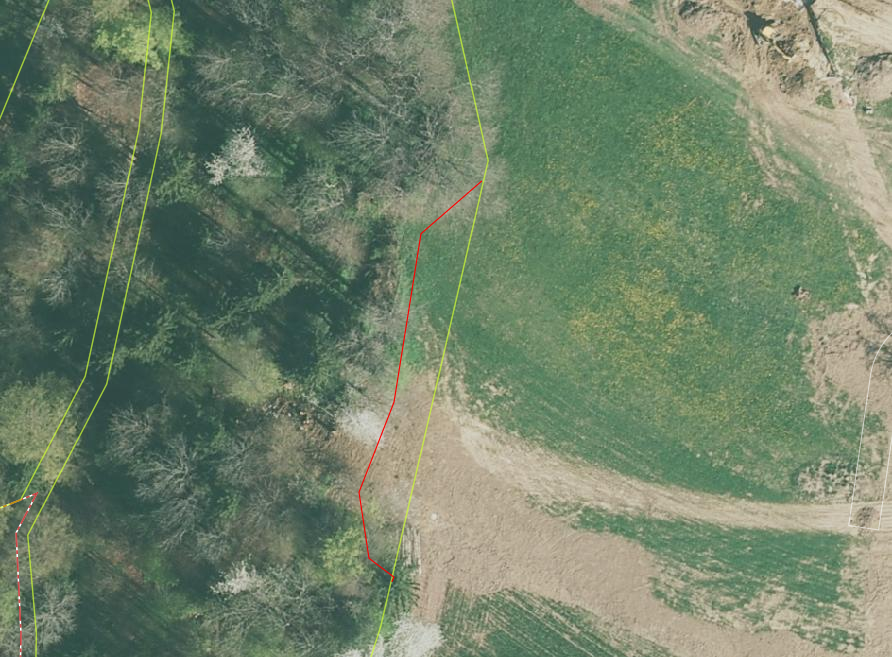

_images/bestockte_Flaeche_geschlossener_Wald_Lagedifferenz_korr.png

BB.geschlossener_Wald ist zu korrigieren gemäss der rot dargestellten Linie.

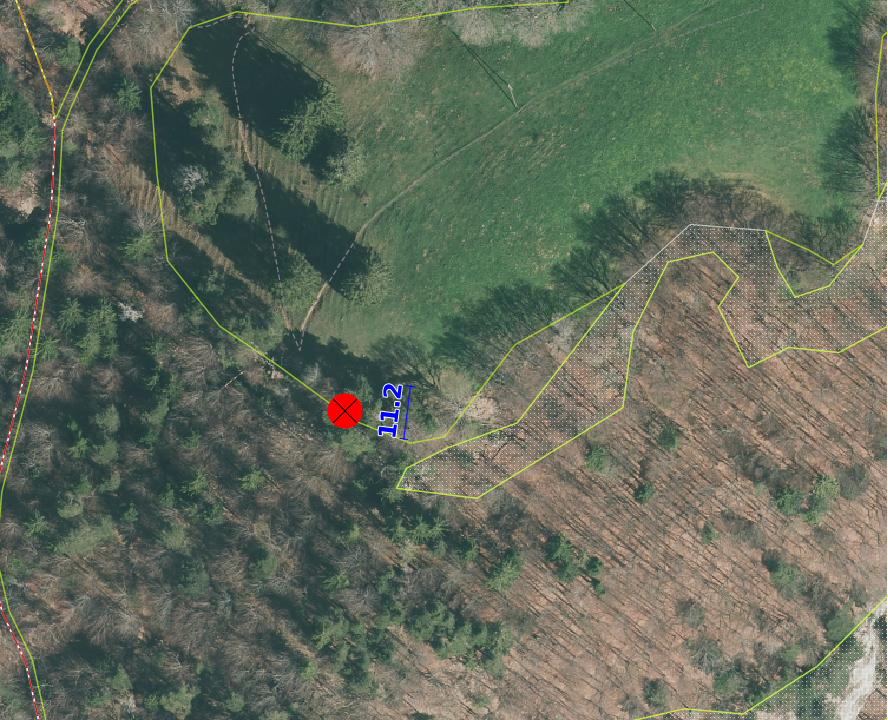

_images/bestockte_Flaeche_geschlossener_Wald_Lagedifferenz2.png

BB.geschlossener_Wald ist zu korrigieren, weil die Lagedifferenz grösser als die Toleranz (TS4: 6.0 m) und Feststellungsgenauigkeit ist.
_images/bestockte_Flaeche_geschlossener_Wald_Lagedifferenz2_korr.png

BB.geschlossener_Wald ist zu korrigieren gemäss der rot dargestellten Linie

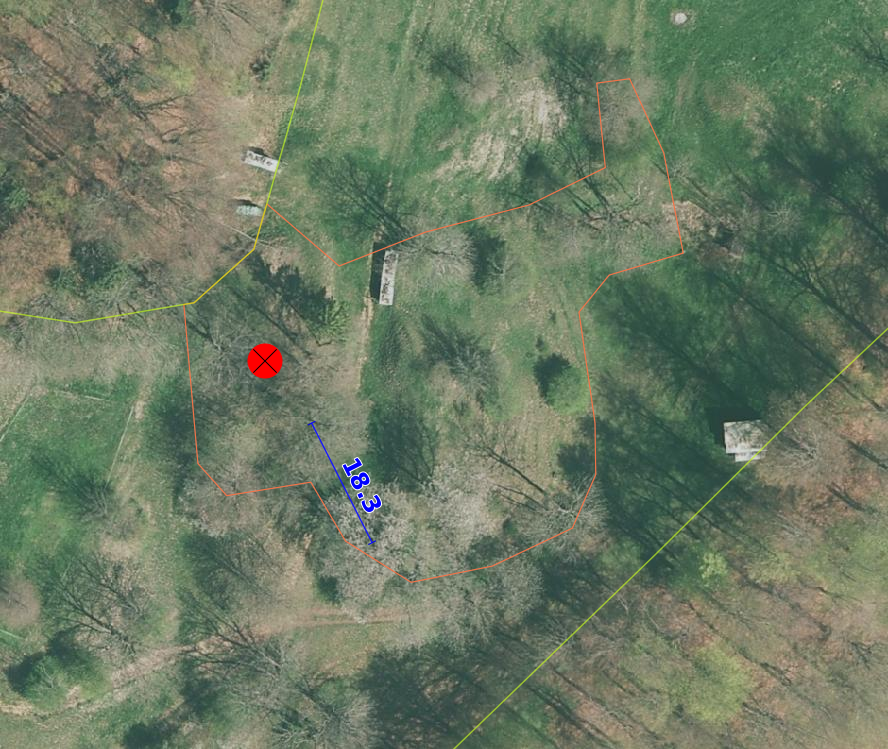

_images/bestockte_Flaeche_geschlossener_Wald_Lagedifferenz_3.png

BB.geschlossener_Wald ist zu korrigieren, weil die Lagedifferenz grösser als die Toleranz (TS4: 6.0 m) und Feststellungsgenauigkeit ist. Hinweis: Die Dichte der Bestockung gegen Süden nimmt ab (Distanz zwischen den Bäumen > 10 m) und erfüllt die Kriterien des BB.geschlossener_Wald nicht mehr.
_images/bestockte_Flaeche_geschlossener_Wald_Lagedifferenz_korr_3.png

BB.geschlossener_Wald ist zu korrigieren gemäss der rot dargestellten Linie. Da die Bäume im rechten Bereich weiter auseinander stehen als 10 m, ist diese Bestockung nicht zu erfassen.

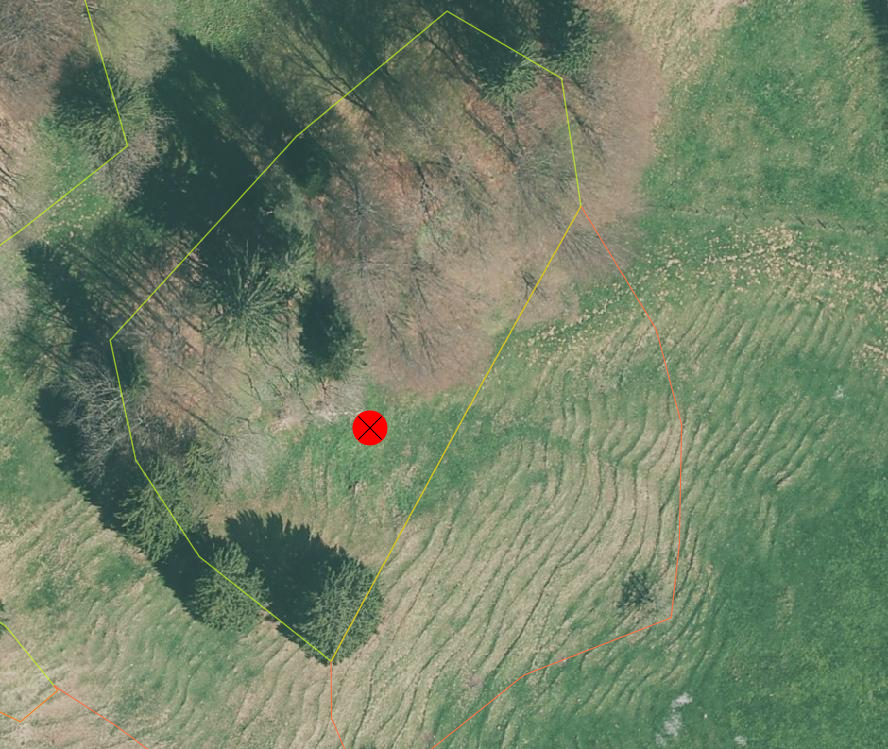

_images/bestockte_Flaeche_geschlossener_Wald_Lagedifferenz_6.png

BB.geschlossener_Wald ist zu korrigieren, weil die Lagedifferenz grösser als die Toleranz (TS3: 6.0 m) und Feststellungsgenauigkeit ist.

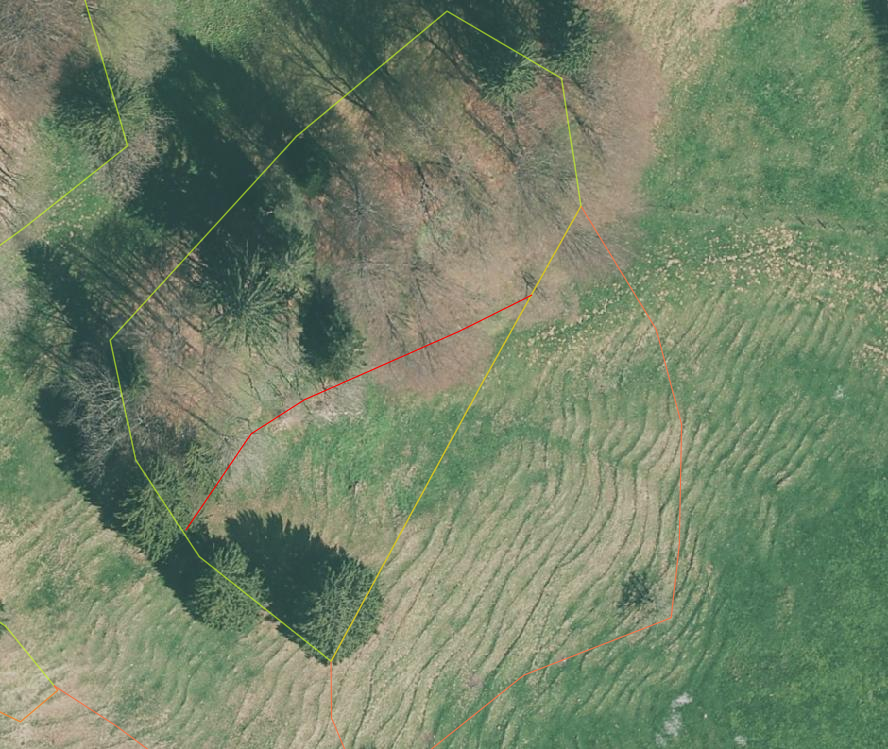

_images/bestockte_Flaeche_geschlossener_Wald_Lagedifferenz_korr_6.png

BB.geschlossener_Wald ist zu korrigieren gemäss der rot dargestellten Linie.

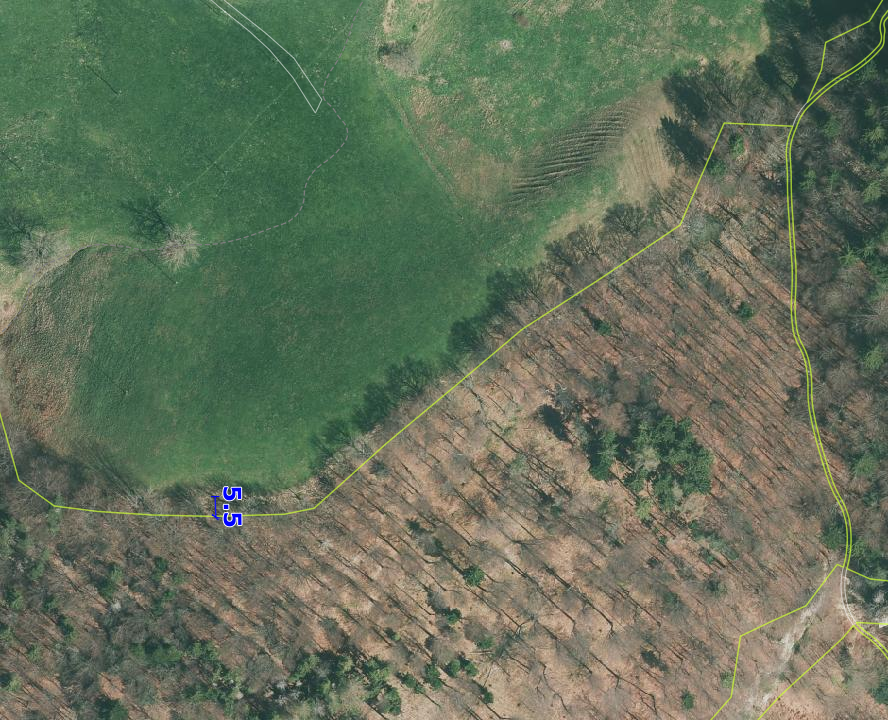

_images/bestockte_Flaeche_geschlossener_Wald_Lagedifferenz_iO_2.png

BB.geschlossener_Wald ist nicht zu korrigieren, weil die Lagedifferenz kleiner als die Toleranz (TS3: 6.0 m) ist.

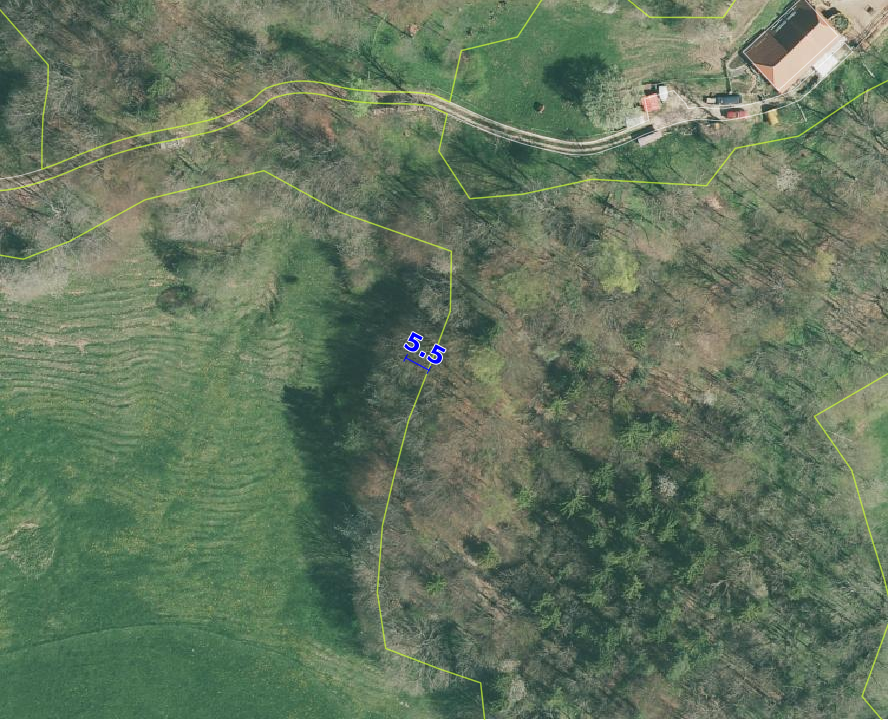

_images/bestockte_Flaeche_geschlossener_Wald_Lagedifferenz_iO.png

BB.geschlossener_Wald ist nicht zu korrigieren, weil die Lagedifferenz kleiner als die Toleranz (TS3: 6.0 m) ist.

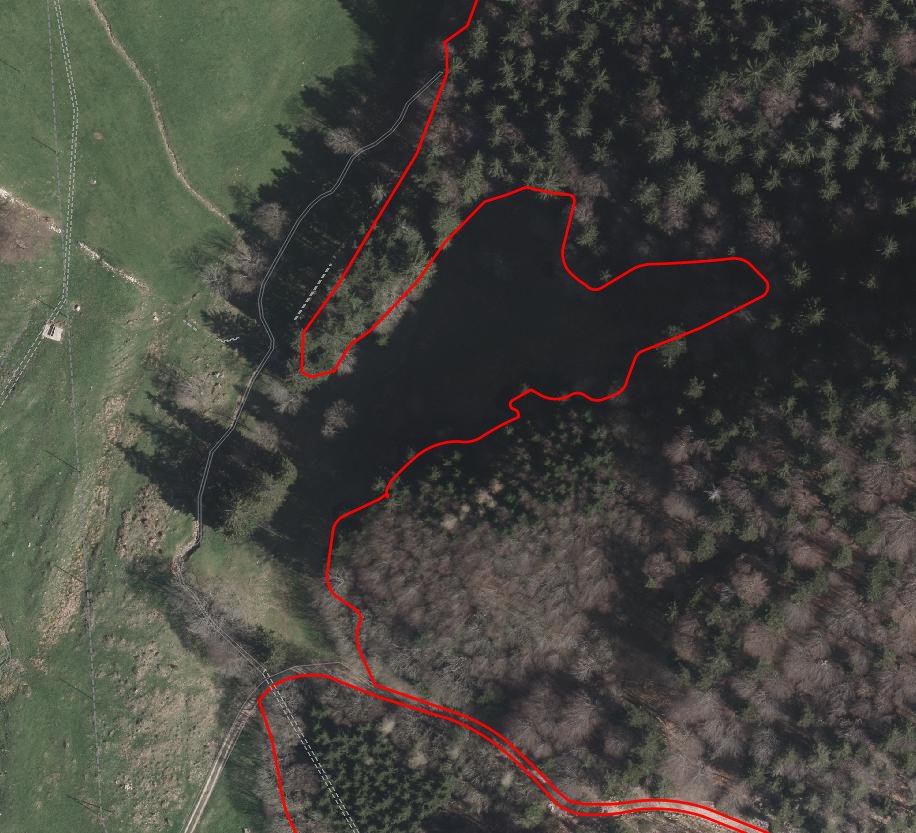

_images/OrthoWald.jpg

BB.geschlossener_Wald ist überhaupt nicht resp. nur sehr schlecht sichtbar.

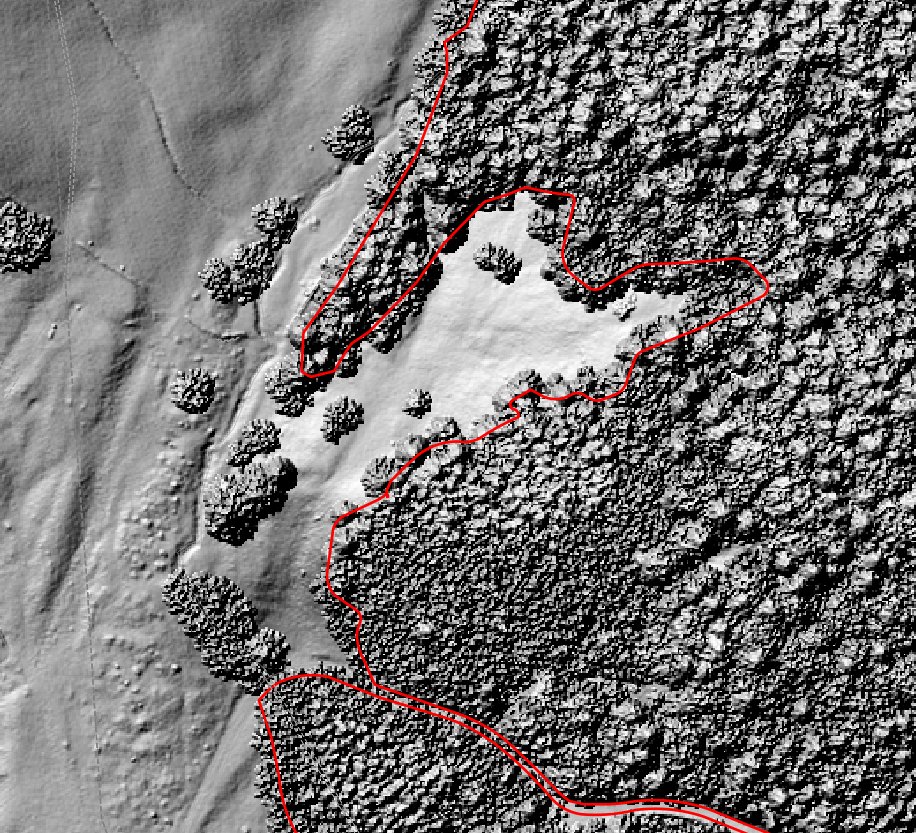

_images/LidarWald.jpg

BB.geschlossener_Wald ist im DOM gut sichtbar (und muss nicht korrigiert werden).

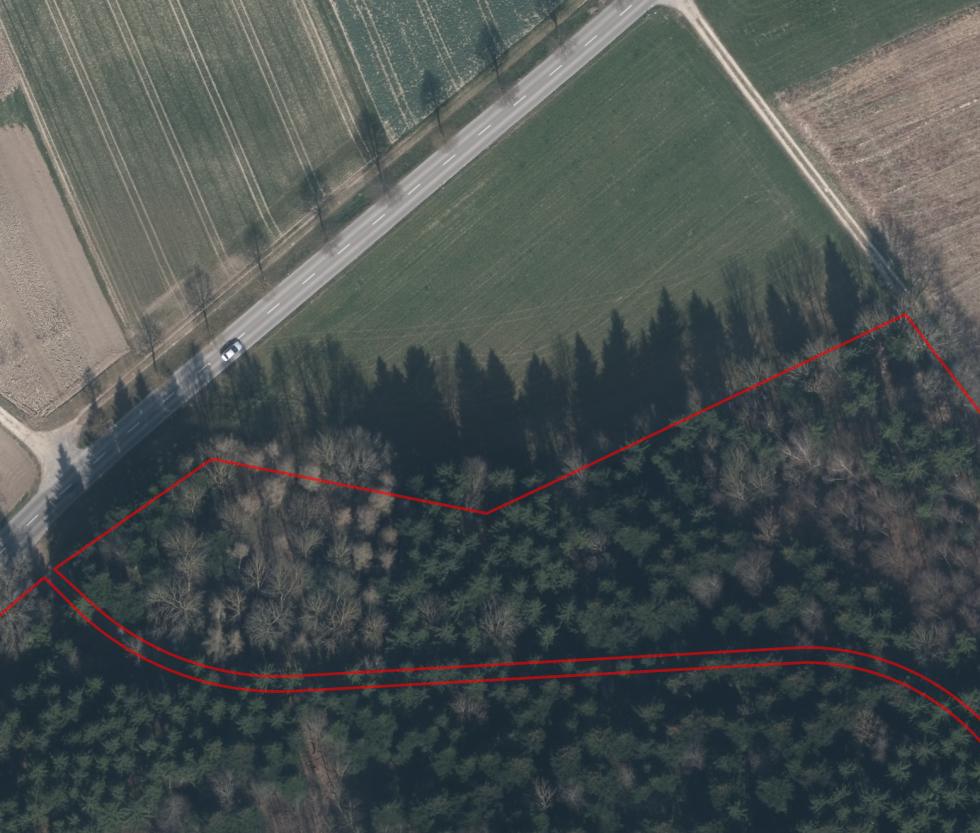

_images/Wald2_Ortho.jpg

BB.geschlossener_Wald ist schlecht sichtbar.

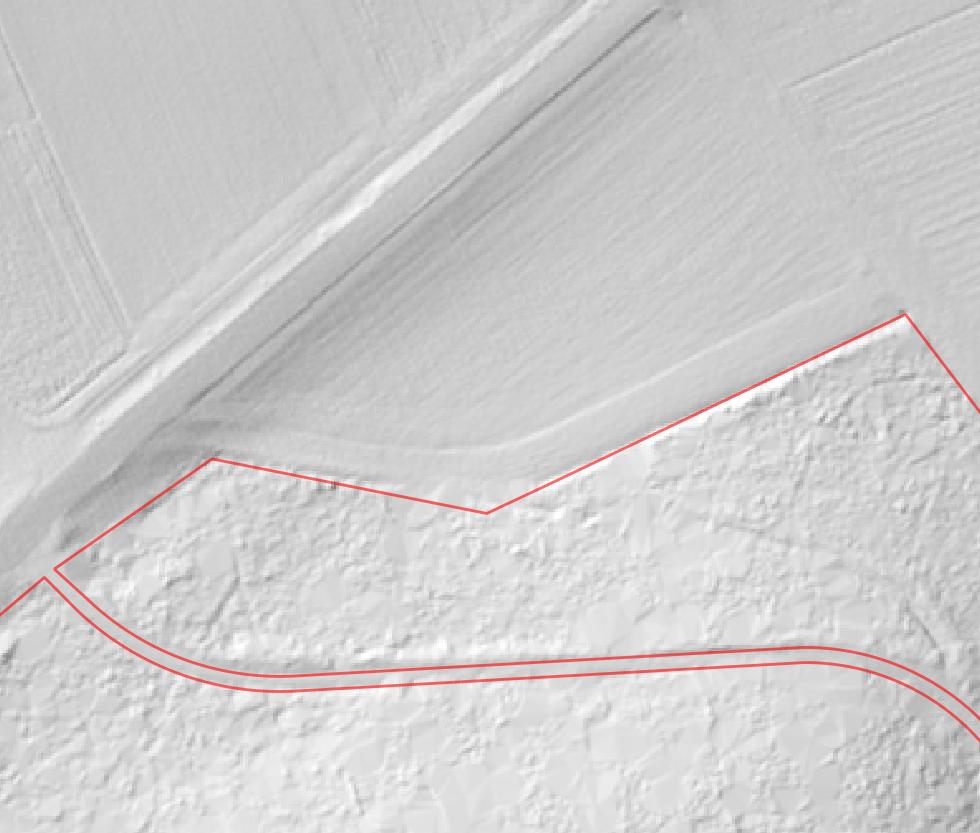

_images/Wald2_Lidar.jpg

BB.geschlossener_Wald ist im DTM aufgrund der Bodenstruktur gut sichtbar (und muss nicht korrigiert werden).

Objekt fehlt/ löschen

Ist auf dem aktuellen Orthofoto ein geschlossener Wald zu erkennen, welcher das Flächenkriterium von 500 m2 erfüllt und die Breite > 12 m ist, ist dieser im Rahmen der PNF/Homogenisierung neu in der AV zu erfassen. Ist in der AV ein geschlossener Wald vorhanden, der auf dem aktuellen Orthofoto nicht mehr zu erkennen ist, ist dieses Objekt zu löschen.

Wichtig

Rodungsflächen gehören zu BB.geschlossener_Wald.

Benötigende Layer im QGIS:

Bestockte Fläche / Lagekontrolle
Bestockte Fläche / Waldplan

Beispiel:

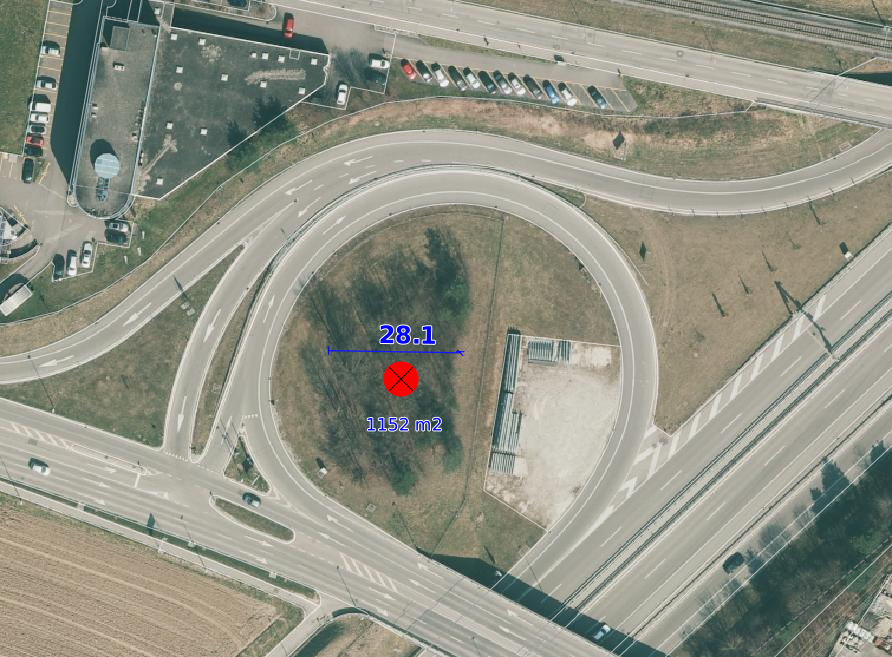

_images/bestockte_Flaeche_geschlossener_Wald_fehlt.png

BB.geschlossener_Wald fehlt und ist deshalb neu zu erfassen.

Objekt umattribuieren

Ist in der AV geschlossener Wald erfasst, der das Flächenkriterium von 500 m2 und die Breite > 12 m nicht erfüllen, ist dieser umzuattribuieren.

Bemerkung

Waldstücke die durch BB.Strasse_Weg getrennt werden, gehören zu BB.geschlossener_Wald. Einzelne Teilflächen sind für die Beurteilung des Flächenkriteriums als eine Fläche zu betrachten.
Waldzungen deren Breite zwischen 6 m und 12 m liegt, werden ab einer Länge von 20 m nicht mehr als BB.geschlossener_Wald attribuiert. Waldzungen mit einer Breite kleiner 6 m gehören nicht zu BB.geschlossener_Wald.

Benötigende Layer im QGIS:

Bestockte Fläche / Lagekontrolle
Bestockte Fläche / Checklayer / BB.Wald in TS2
Bestockte Fläche / Waldplan

Beispiele:

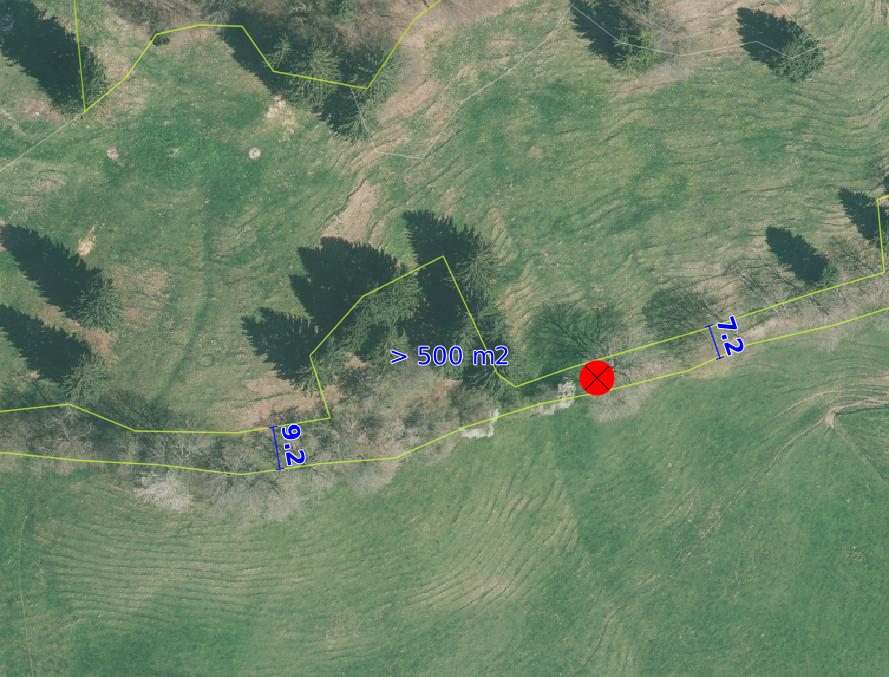

_images/bestockte_Flaeche_geschlossener_Wald_umattribuieren.png

BB.geschlosener Wald < 12m ist umzuattribuieren in BB.Hecke.

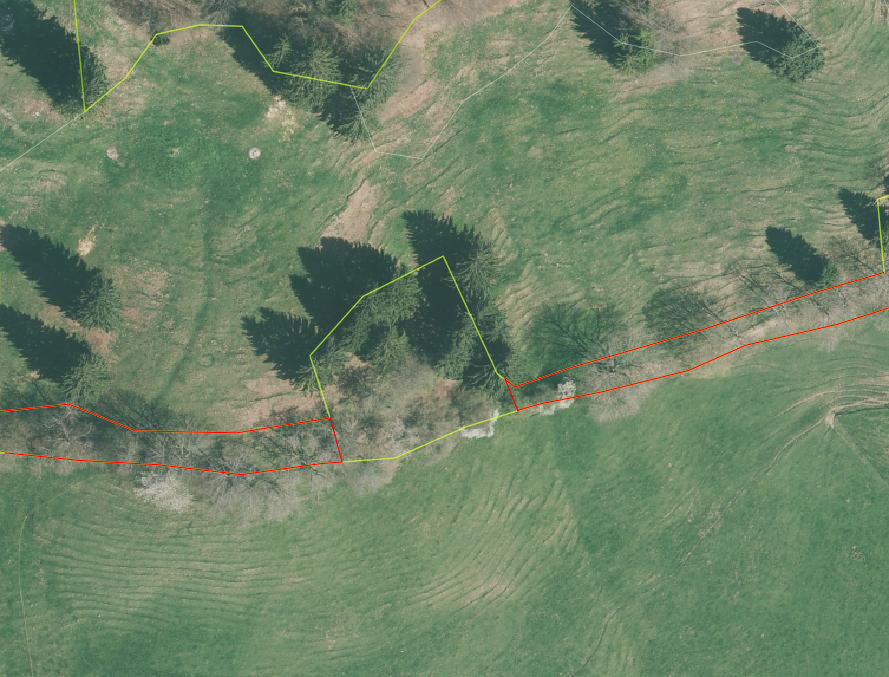

_images/bestockte_Flaeche_geschlossener_Wald_umattribuieren_korr.png

BB.geschlossener Wald ist zu korrigieren gemäss den rot dargestellten Linien.
_images/bestockte_Flaeche_geschlossener_Wald_umattribuieren_2.png

Waldzungen mit Breite zwischen 6 m und 12 m gehört nur bis max. einer Länge von 20 m zu BB.geschlossener_Wald.

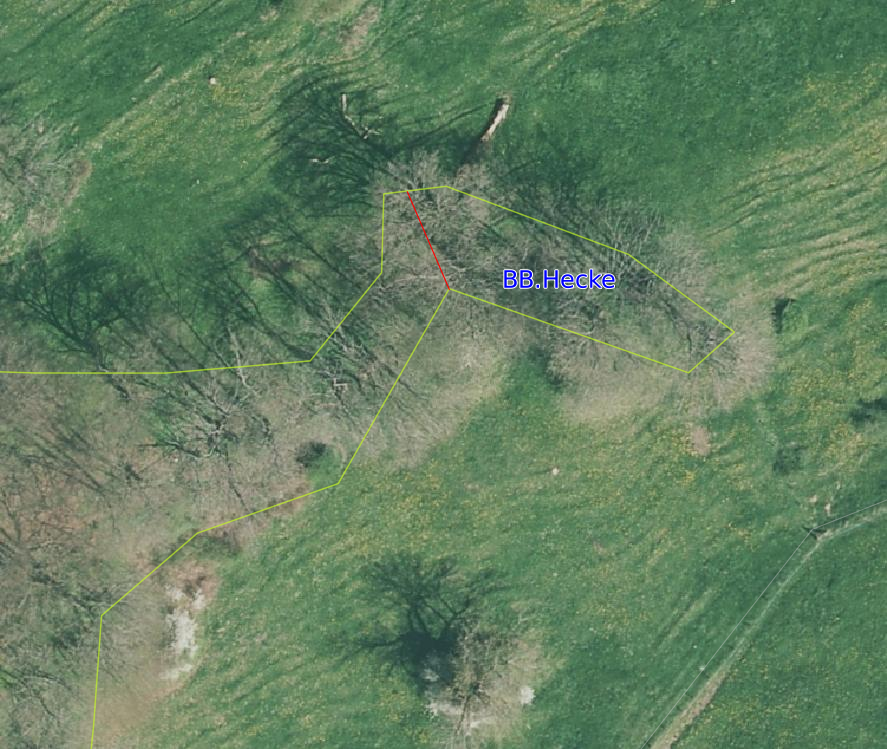

_images/bestockte_Flaeche_geschlossener_Wald_umattribuieren_korr_2.png

BB.geschlossener Wald ist zu korrigieren gemäss den rot dargestellten Linien.

Darstellung nicht nach Richtlinie

Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen. Die Waldgrenze wird nicht an die Liegenschaftsgrenze angepasst.

BB.uebrige_Bestockte

Lagedifferenz

Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto grösser als die Toleranz (siehe Toleranzen) und die Feststellungsgenauigkeit detektiert, so ist das Objekt in der AV zu korrigieren. Ist die Lagekontrolle mit dem Orthofoto auf Grund von Interpretationsschwierigkeiten (z.B. durch Schaffenwurf oder Sichthindernisse) nicht möglich, kann das digitale Oberflächenmodell hinzugeschaltet werden. Liegt die Differenz innerhalb der Toleranz und der Feststellungsgenauigkeit, wird das Objekt nicht angepasst.

Benötigende Layer im QGIS:

Bestockte Fläche / Lagekontrolle

Objekt fehlt/ löschen

Ist auf dem aktuellen Orthofoto eine Bestockung zu erkennen, welche die Kriterien gemäss Handbuches der amtlichen Vermessung Kanton Solothurn erfüllt, ist dieses Objekt zu erfassen. Falls in der AV eine Fläche mit Art BB.uebrige_Bestockte vorhanden ist, das auf dem aktuellen Orthofoto nicht mehr zu erkennen ist oder die Kriterien gemäss Handbuches der amtlichen Vermessung Kanton Solothurn nichr erfüllt, ist dieses Objekt zu löschen.

Benötigende Layer im QGIS:

Bestockte Fläche / Lagekontrolle

Objekt umattribuieren

Sind in der AV BB.uebrige_Bestockte-Objekte erfasst, die zu BB.Hecke oder BB.geschlossener_Wald gehören, sind diese umzuattribuieren.

Bemerkung

  • Aufforstungen gehören zu BB.geschlossener_Wald.

Beispiel:

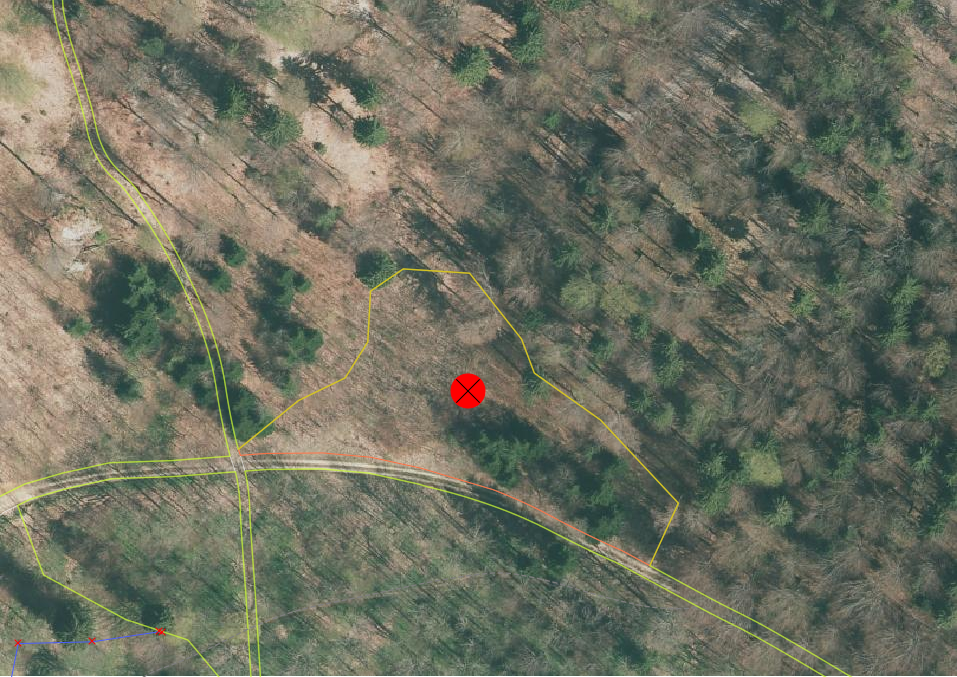

_images/bestockte_Flaeche_uebrige_Bestockte_umattribuieren.png

BB.uebrige_Bestocke ist umzuattribuieren in BB.geschlossener_Wald.

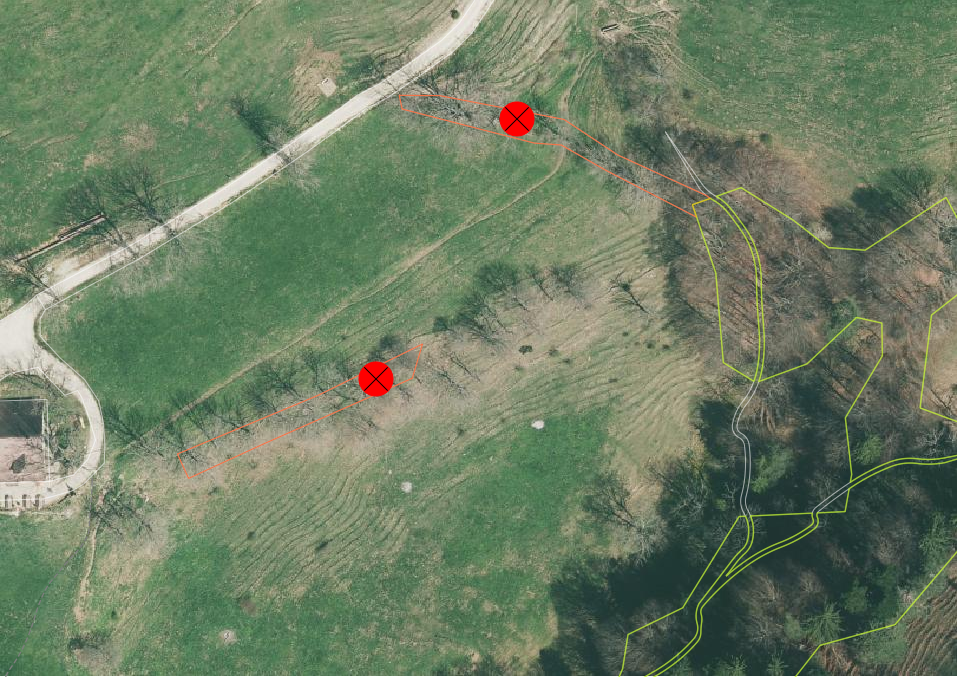

_images/bestockte_Flaeche_uebrige_Bestockte_umattribuieren2.png

BB.uebrige_bestocke ist umzuattribuieren in BB.Hecke.

Darstellung nicht nach Richtlinie

Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.

BB.Parkanlage_bestockt

Lagedifferenz

Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto grösser als die Toleranz (siehe Toleranzen) und die Feststellungsgenauigkeit detektiert, so ist das Objekt in der AV zu korrigieren. Ist die Lagekontrolle mit dem Orthofoto auf Grund von Interpretationsschwierigkeiten (z.B. durch Schaffenwurf oder Sichthindernisse) nicht möglich, kann das digitale Oberflächenmodell hinzugeschaltet werden. Liegt die Differenz innerhalb der Toleranz und der Feststellungsgenauigkeit, wird das Objekt nicht angepasst.

Benötigende Layer im QGIS:

Bestockte Fläche / Lagekontrolle

Objekt fehlt / löschen / umattribuieren

Ist auf dem aktuellen Orthofoto eine bestockte Parkanlage zu erkennen, die nicht in der AV erfasst ist, ist diese bestockte Fläche im Rahmen der PNF/Homogenisierung nicht neu in der AV als BB.Parkanlage_bestockt zu erfassen. Ist in der AV eine BB.Parkanlage_bestockt erfasst, die auf dem aktuellen Orthofoto nicht mehr zu erkennen ist oder das Aufnahmekriterium nicht erfüllt, ist dieses Objekt zu löschen. Sind in der AV bestockte Parkanlagen erfasst, die gemäss Kriterium Handbuch der amtlichen Vermessung Kanton Solothurn zu BB.übrige Bestockte, BB.Hecke oder BB.geschlossener Wald gehören, sind die Objekte umzuattribuieren.

Benötigte Layer in QGIS:

Bestockte Fläche / Lagekontrolle

BB.Hecke

Lagedifferenz

Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto grösser als die Toleranz (siehe Toleranzen) und die Feststellungsgenauigkeit detektiert, so ist das Objekt in der AV zu korrigieren. Ist die Lagekontrolle mit dem Orthofoto auf Grund von Interpretationsschwierigkeiten (z.B. durch Schaffenwurf oder Sichthindernisse) nicht möglich, kann das digitale Oberflächenmodell hinzugeschaltet werden. Liegt die Differenz innerhalb der Toleranz und der Feststellungsgenauigkeit, wird das Objekt nicht angepasst.

Benötigende Layer im QGIS:

Bestockte Fläche / Lagekontrolle

Objekt fehlt/ löschen

Ist auf dem aktuellen Orthofoto eine Bestockung zu erkennen, die das Minimalflächenkriterium von 250m2 erfüllt, ist diese bestockte Fläche im Rahmen der PNF/Homogenisierung neu in der AV als BB.Hecke zu erfassen. Ist in der AV eine BB.Hecke erfasst, die auf dem aktuellen Orthofoto nicht mehr zu erkennen ist oder das Aufnahmekriterium (Fläche zischen 250m2 bis <500m2 oder Fläche > 500m2 aber Breite <12m) nicht erfüllt, ist dieses Objekt zu löschen.

Benötigte Layer in QGIS:

Bestockte Fläche / Lagekontrolle

Beispiel:

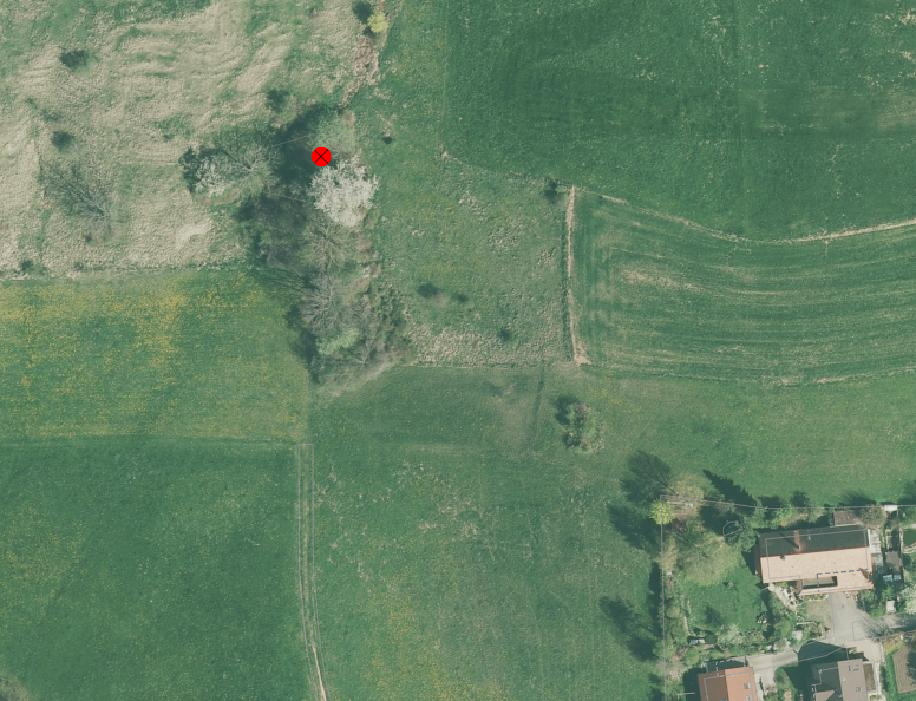

_images/bestockte_Flaeche_Hecke_fehlt.png

Die BB.Hecke ist zu erfassen, da diese das Flächenkriterium von 250 m2 erfüllen. Die Baumgruppe unten rechts wird nicht als Hecke erfasst. Diese Baumgruppe gehört zu Gartenanlage.

Objekt umattribuieren

Sind in der AV Hecken erfasst, die gemäss Kriterium Handbuches der amtlichen Vermessung Kanton Solothurn zu BB.übrige Bestockte oder BB.geschlossener Wald gehören, sind sie dementsprechend anzupassen.

Benötigte Layer in QGIS:

Bestockte Fläche / Lagekontrolle

Beispiel:

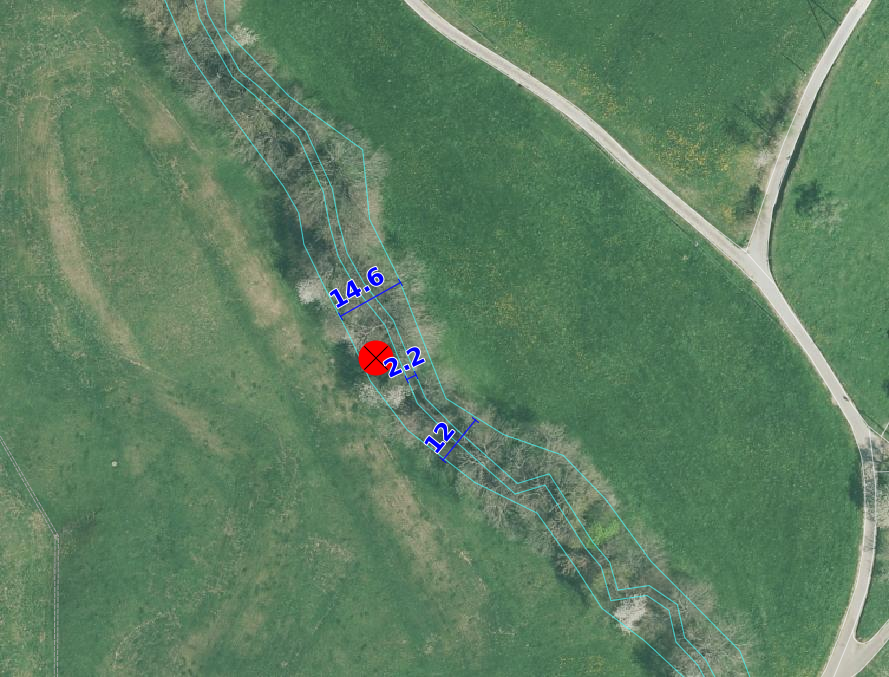

_images/bestockte_Flaeche_Heck_umattribuieren.png

BB.Hecke ist umzuattribuieren in BB.geschlossener Wald. Weil die Bachbreite kleiner 4m ist, wird die Bestockung als zusammenhängende Einheit betrachtet.

Darstellung nicht nach Richtlinie

Im Rahmen der PNF/Homogenisierung werden keine Änderungen vorgenommen.

EO.schmale_bestockte_Fläche

In den Daten der AV dürfen keine Objekte mit der Art EO.schmale_bestockte_Fläche erfasst sein.

Objekt löschen

Erfasste EO.schmale_bestockte_Fläche in der AV sind zu löschen.

Benötigte Layer in QGIS:

Bestockte Fläche / Checklayer / EO.schmale_bestockte_Flaeche
