mayo-agosto 2012 /
pág 17
Cimbra
post-procesador permite ver de for-
ma particular, o el conjunto que el
usuario desee. Dichas partes son las
detalladas a continuación, que se
muestran en las figuras 5 a 10:
1. Material sólido 1. Hormigón
de la losa inferior y de los
muros del polvorín.
2. Material sólido 2. Hormigón
de las tapas de las células
3. Barras tipo 1. Armadura inte-
rior Ø25 mm.
4. Barras tipo 2. Armadura inte-
rior Ø32 mm.
5. Barras tipo 3. Armadura
frontal Ø8 mm.
6. Barras tipo 4. Armadura pe-
rimetral Ø25 mm.
7. Barras tipo 5. Armadura pe-
rimetral Ø32 mm.
8. Barras tipo 6. Armadura in-
clinada horizontal Ø25 mm.
9. Barras tipo 7. Armadura in-
clinada horizontal Ø32 mm.
10. Barras tipo 8. Armadura in-
clinada vertical Ø32 mm.
11. Barras tipo 9. Armadura de
la losa inferior Ø25 mm.
12. Barras tipo 10. Armadura
de la losa inferior Ø32 mm.
Resultados obtenidos
En el presente apartado se de-
tallan los resultados obtenidos a
partir de las simulaciones descri-
tas en el apartado anterior, bien
mediante gráficas, bien mediante
tablas.
Tal y como se muestra en las Fi-
guras 11 a 14, el nivel de daño en el
hormigón para la detonación de 100

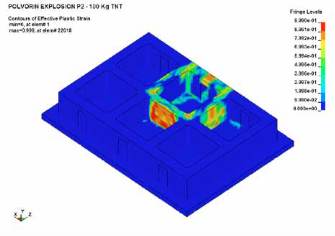

Figura 13. Nivel de daño en el hormigón para una detonación de 100 kg de TNT en una célula interior. Vista anterior

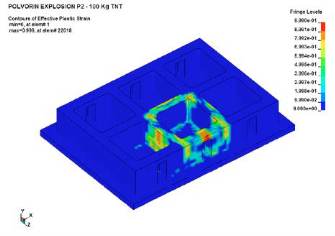

Figura 14. Nivel de daño en el hormigón para una detonación de 100 kg de TNT en una célula interior. Vista posterior
El nivel de daño en el hormigón para
la detonación de 100 kg de TNT en
las células de esquina e interior es
pequeño
