Estructuras de hormigón
Cimbra
Y para cada uno de los dos
puntos de explosión posibles, se
ha realizado la simulación numé-
rica con: 100 kg, 200 kg, 400 kg y
1.000 kg de TNT, por lo que son
ocho simulaciones en total.
A efectos de un manejo más fácil
de los distintos elementos y arma-
duras que componen el polvorín,
se han dividido en doce partes di-
ferenciadas, que posteriormente el
Figura 7. Armaduras Ø25 mm de muros interiores y
muros perimetrales
Figura 9. Armaduras inclinadas horizontales Ø25 y Ø32 mm
Figura 8. Armaduras Ø32 mm de muros interiores y
muros perimetrales
Figura 10. Armaduras inclinadas verticales Ø32 mm

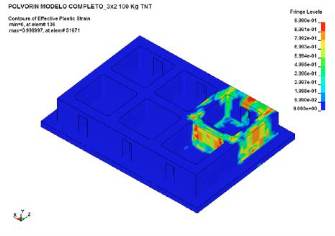

Figura 11. Nivel de daño en el hormigón para una detonación de 100 kg de TNT en una célula de esquina. Vista anterior

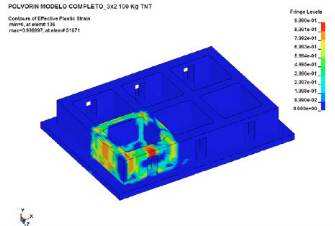

Figura 12. Nivel de daño en el hormigón para una detonación de 100 kg de TNT en una célula de esquina. Vista posterior
Para cada uno de los puntos de
explosión posibles se ha realizado
simulación numérica con: 100 kg,
200 kg, 400 kg y 1.000 kg de TNT
