Estructuras de hormigón
Cimbra
kg de TNT en las células de esqui-
na e interior es pequeño, observán-
dose zonas pequeñas en color rojo,
que se localizan fundamentalmente
en los nudos, aunque en el modelo
correspondiente a la celda interior
también se observan daños en la
cara posterior del muro interior.
Cuando se aumenta la cantidad
de explosivo a detonar hasta 200
kg de TNT, el nivel de daño au-
menta notablemente en las dos si-
tuaciones estudiadas; las zonas en
color rojo no se limitan a pequeñas
áreas en los nudos, sino que ya se
corresponden con amplias zonas
en los muros situados en el con-
torno de la detonación. Los daños
se localizan fundamentalmente en
las caras posteriores (trasdós) de
los muros, que están solicitadas
a tracción, y por tanto serán las
áreas de hormigón más fisuradas,
como se aprecia en las figuras, de
la 15 a la 18.
En el siguiente paso, para una
detonación de 400 kg de TNT, se
observa un nivel de daño en el
hormigón de los muros perime-
trales al punto de detonación que
es similar al producido para 200
kg de TNT, si bien, la diferencia es
que comienzan a observarse inci-
pientes zonas de daño en muros
alejados del punto de detonación.
Un aspecto reseñable es que aún
no se observan proyecciones de
elementos de hormigón corres-
pondientes a los muros de las cé-
lulas, teniendo en cuenta que ya
se está estudiando una detonación
con una carga importante muy de
TNT.
Por último, cuando la detona-
ción se produce con 1.000 kg de
TNT, se observan daños generali-
zados en los muros perimetrales
al punto de explosión, y también
en los muros más próximos a los

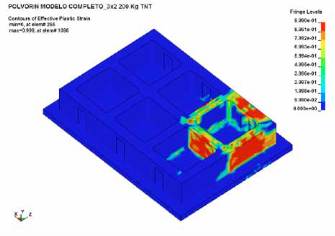

Figura 16. Nivel de daño en el hormigón para una detonación de 200 kg de TNT en una célula de esquina. Vista posterior

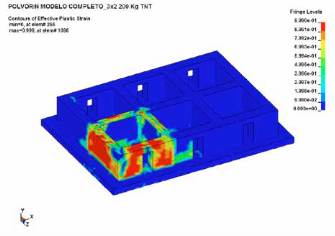

Figura 15. Nivel de daño en el hormigón para una detonación de 200 kg de TNT en una célula de esquina. Vista anterior
Cuando se
aumenta la
cantidad de
explosivo a
detonar hasta
200 kg de TNT,
el nivel de
daño aumenta
notablemente
en las dos
situaciones
estudiadas
