Bahn¶
In dieser Gruppe werden alle Objekte im Bahnareal aus der amtlichen Vermessung auf deren Vollständigkeit und Richtigkeit in der Lage so wie in der Darstellung überprüft. Die SBB-Daten für eine allfällige Korrektur der AV-Daten sind via AGI zu beziehen.
Bemerkung
Unter Berücksichtigung von Sonderregelungen (z.B. Gebäude und Strassen) sind überflüssige Unterteilungslinien zu löschen.
Folgende Objekte werden geprüft:
| Topic | Art |
|---|---|
| Bodenbedeckung | Bahn |
| Einzelobjekt | Lärmschutzwand |
| Einzelobjekt | Bahnsteig |
| Einzelobjekt | Bahngeleise |
| Einzelobjekt | Bahngeleise_ueberdeckt |
BB.Bahn¶
Lagedifferenz¶
Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto grösser als die Toleranz (siehe Toleranzen) detektiert, so ist das Objekt in der AV zu korrigieren. Liegt die Differenz innerhalb der Toleranz, wird das Objekt nicht angepasst.
Bahn / Lagekontrolle
Beispiele:

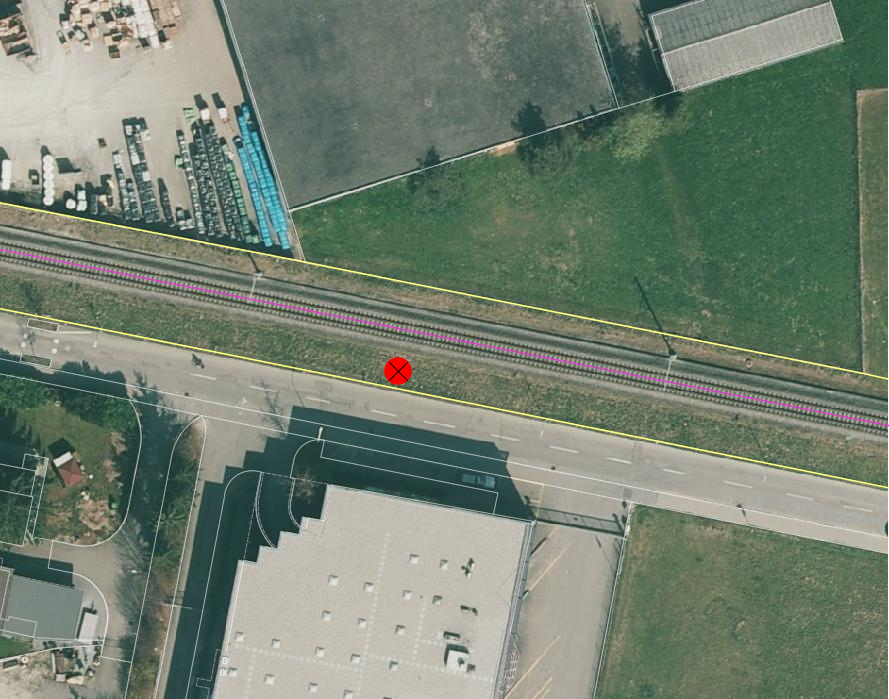

BB.Bahn ist zu korrigieren, weil die Lagedifferenz grösser als die Toleranz (TS2: 1.0m) ist. |
BB.Bahn ist gemäss den rot dargestellten Linien zu korrigieren. Die Böschung ist als BB.übrige_humusierte zu erfassen. |
Objekt fehlt/löschen/umattribuieren¶
Ist auf dem aktuellen Orthofoto ein Objekt BB.Bahn zu erkennen, das in der AV fehlt, ist dieses im Rahmen der PNF/Homogenisierung neu in der AV zu erfassen. Ist in der AV ein Objekt BB.Bahn vorhanden, das auf dem aktuellen Orthofoto nicht mehr zu erkennen ist, ist dieses Objekt zu löschen oder umzuattribuieren. Zu BB.Bahn gehört die Kofferung, die mit Schotter, Kies oder Sand belegten Flächen, Kabelkanäle entlang der Bahnlinien und die Bahnsteige, die zwischen oder neben den Geleisen liegen. Bahndamm (Böschung) gehört nicht zur BB.Bahn.
Benötigende Layer im QGIS:
Bahn / Lagekontrolle
Darstellung nicht nach Richtlinie¶
Bei Niveauübergängen geht die BB-Art Strasse_Weg der BB-Art Bahn vor.
EO.Laermschutzwand¶
siehe EO.Lärmschutzwand
EO.Bahnsteig¶
Lagedifferenz¶
Wird eine Lagedifferenz zwischen der AV und dem aktuellen Orthofoto grösser als die Toleranz (siehe Toleranzen) detektiert, so ist das Objekt in der AV zu korrigieren. Liegt die Differenz innerhalb der Toleranz, wird das Objekt nicht angepasst.
Benötigende Layer im QGIS:
Bahn / Lagekontrolle
Objekt fehlt/löschen/umattribuieren¶
Ist auf dem aktuellen Orthofoto ein Perron zu erkennen, das in der AV fehlt, ist dieses im Rahmen der PNF/Homogenisierung neu in der AV zu erfassen. Ist in der AV ein Perron vorhanden, das auf dem aktuellen Orthofoto nicht mehr zu erkennen ist, ist dieses Objekt zu löschen oder umzuattribuieren.
Benötigende Layer im QGIS:
Bahn / Lagekontrolle
Darstellung nicht nach Richtlinie¶
EO.Bahnsteig ist ein Flächenelement.
Benötigende Layer im QGIS:
Bahn / Lagekontrolle
EO.Bahngeleise¶
Lagedifferenz¶
Wird eine Lagedifferenz > 20 cm zwischen der AV und den SBB-Daten detektiert, so ist das Objekt in der AV zu korrigieren.
Benötigende Layer im QGIS:
Bahn / Lagekontrolle
Bemerkung
Als Referenzdaten dienen die Daten der SBB
Beispiele:

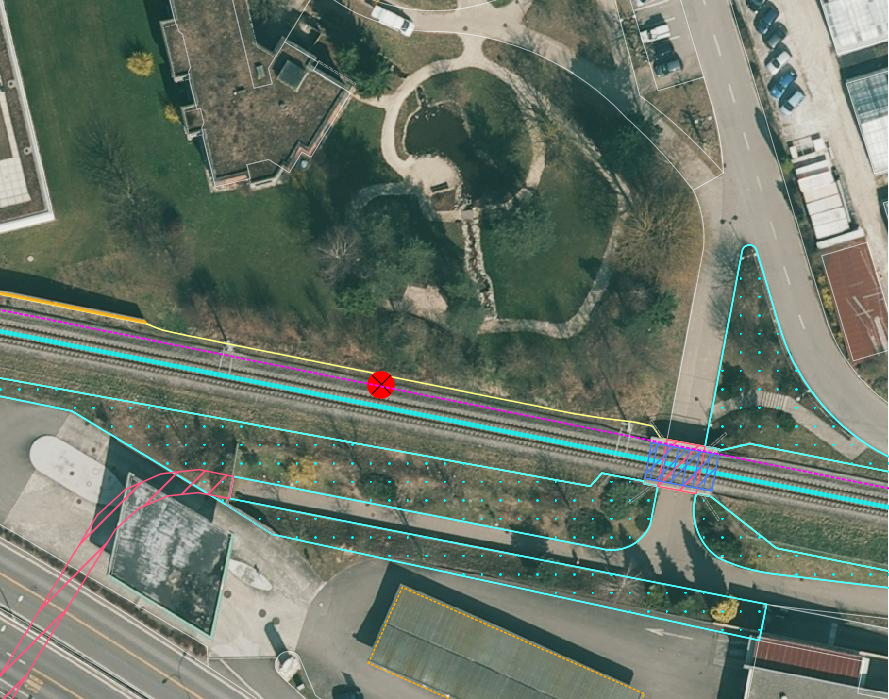

EO.Bahngeleise ist zu korrigieren gemäss den SBB-Daten. |

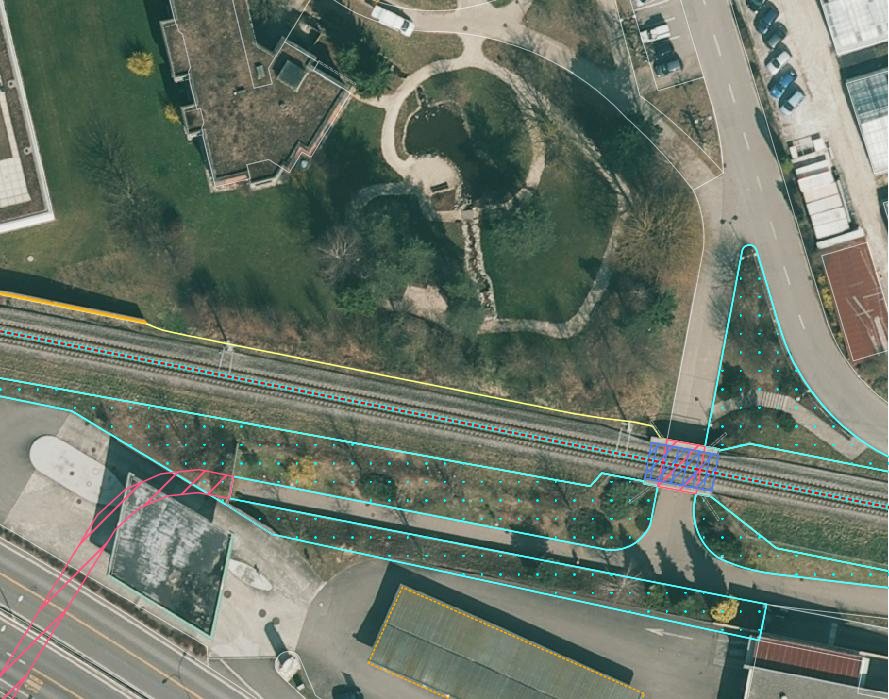

EO.Bahngeleise ist zu korrigieren gemäss der rot gestrichelten Linie. |
Objekt fehlt/löschen/umattribuieren¶
Fehlende Objekte sind von den SBB-Daten zu übernehmen und nicht mehr vorhandene Bahngeleise sind zu löschen.
Benötigende Layer im QGIS:
Bahn / Lagekontrolle
Darstellung nicht nach Richtlinie¶
EO.Bahngeleise werden bei Unterführungen und Unterständen nicht unterbrochen.
Benötigende Layer im QGIS:
Bahn / Lagekontrolle
